Schichtdicken-Messsysteme
Transparente und intransparente Schichtdicken unter Industrie-Bedingungen messen
Kontaktfrei
Das laserbasierte Schichtdickenmesssystem von Enovasense misst ohne jeglichen Kontakt zum Objekt. Mittels Laser und Infrarotsensoren wird die opake, semitransparente oder transparente Beschichtung aus Arbeitsabständen von 5 bis 20 cm gemessen. Und dies unter industriellen Umgebungsbedingungen, also auch auf Förderbändern, bei hohen Temperaturen sowie in nassem oder brüchigem Zustand.
Zerstörungsfrei
Zerstörungsfrei bedeutet: taktil völlig unbeeinflusst. Der Anregungs-Laser erzeugt nur eine geringfügige Erwärmung, sodass weder das Objekt noch die Beschichtung während der Messung beeiflusst oder gar beschädigt werden.
Schnell
Die Messung selbst dauert weniger als eine Sekunde. Der Enovasense-Prozess basiert auf einem physikalischen Modell, das eine Vorkalibrierung des Systems entsprechend der Anwendung ermöglicht. Die Kalibrierung ist sowohl schneller als auch einfacher zu realisieren als bei herkömmlichen Methoden. Für manche Anwendungen kann die Kalibrierung sogar ganz entfallen.

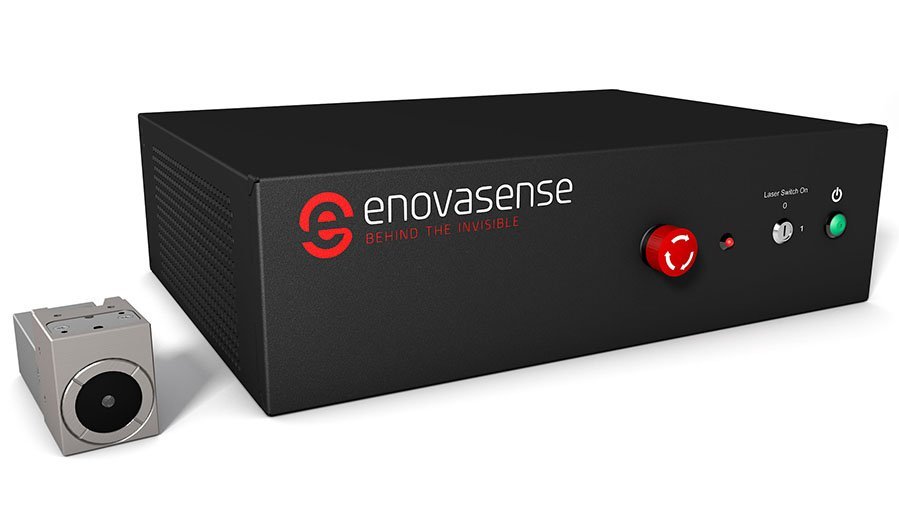

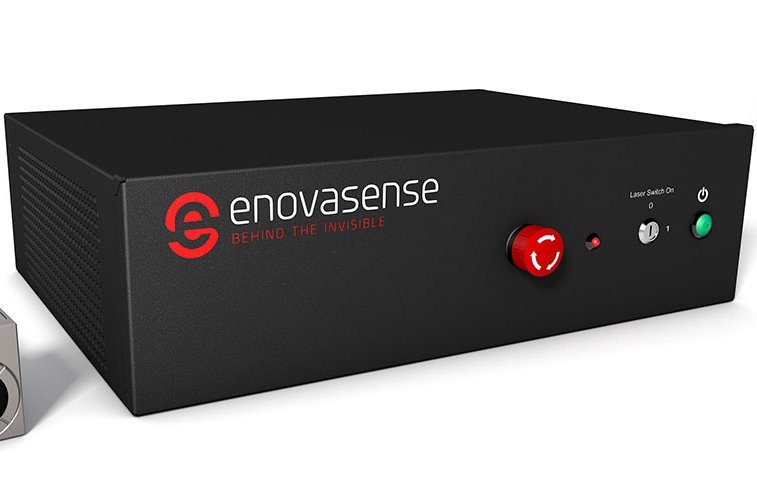

Kompakt

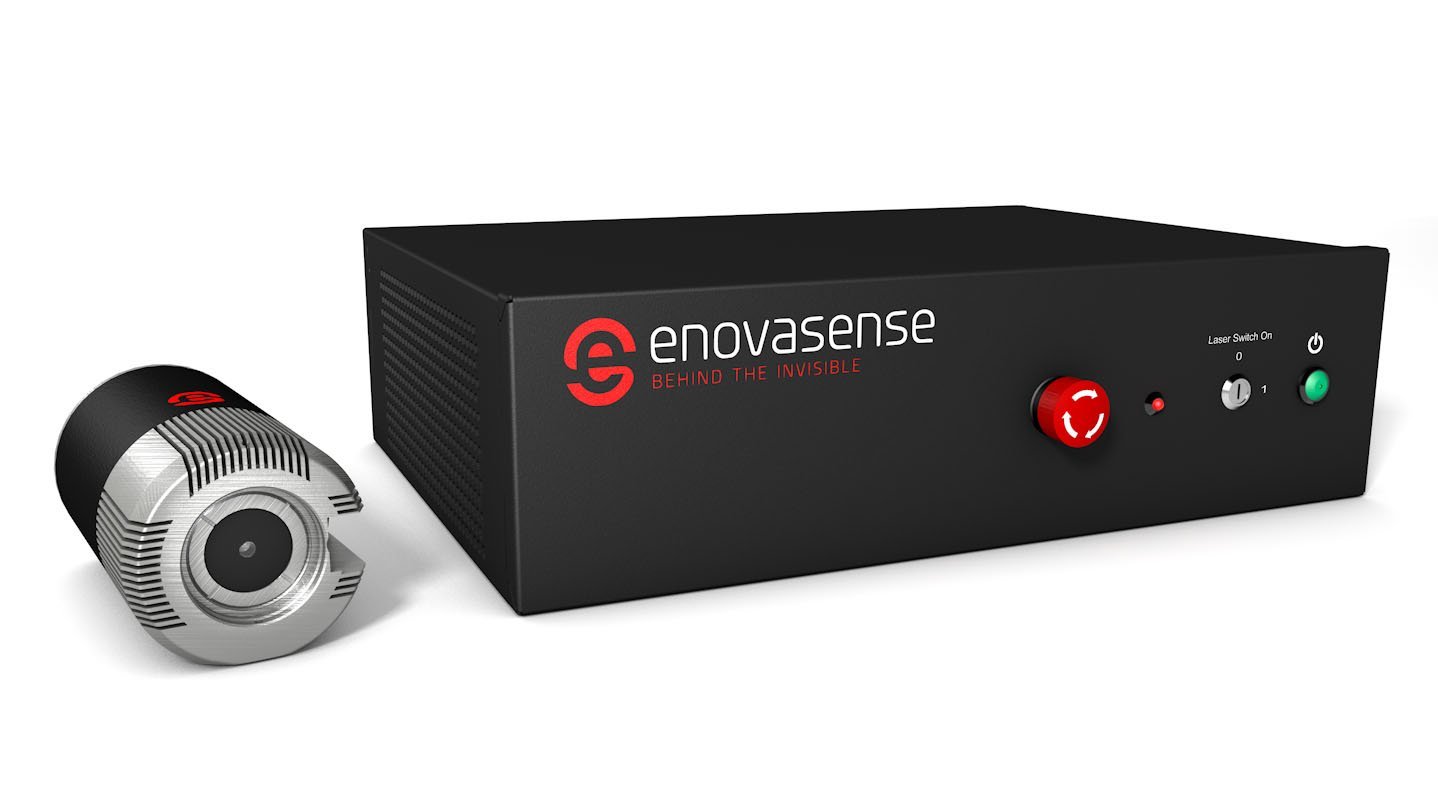

Die geringen Abmessungen des Messkopfes (75 x 32 x 41 mm bei 150 g Gewicht) ermöglichen Messungen an Stellen, die bislang absolut unzugänglich waren.
Eigenschaften
- kontaktlose u. zerstörungsfreie Messung
- kompakter Messkopf 86 x 41 x 32 mm, Gewicht 180 g
- Messbare Schichtdicken 0,1 - 1000 µm
- Genauigkeit < 3 % der gemessenen Dicke
- Messdauer < 1 sec
- Arbeitsabstand 20 - 150 mm
Anwendungsspezifische Ausführungen

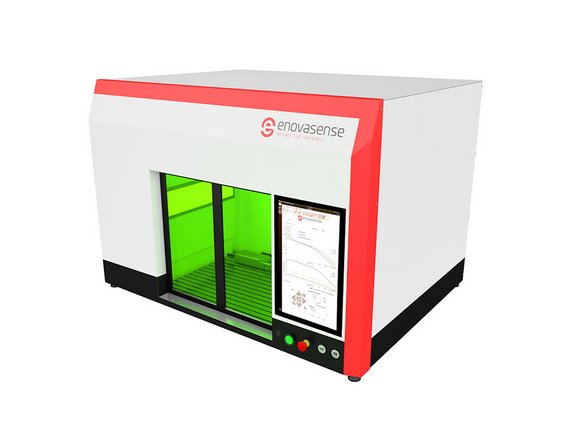

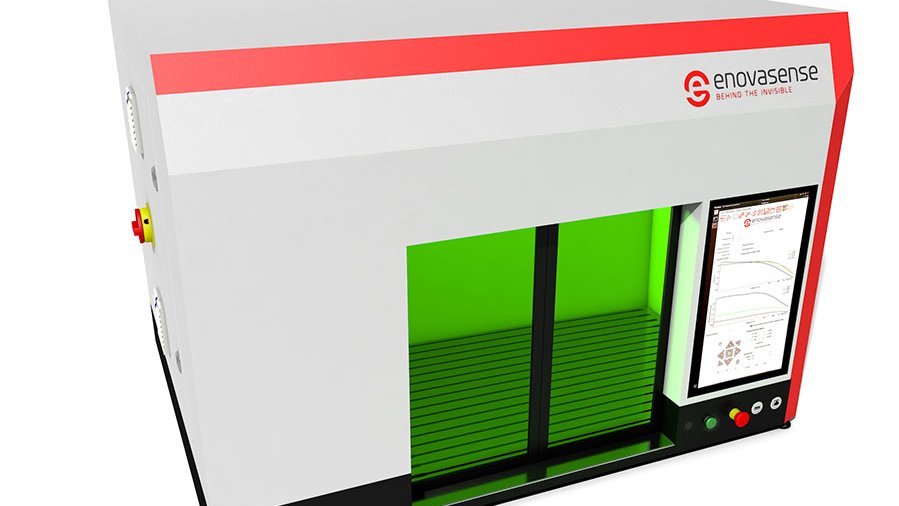

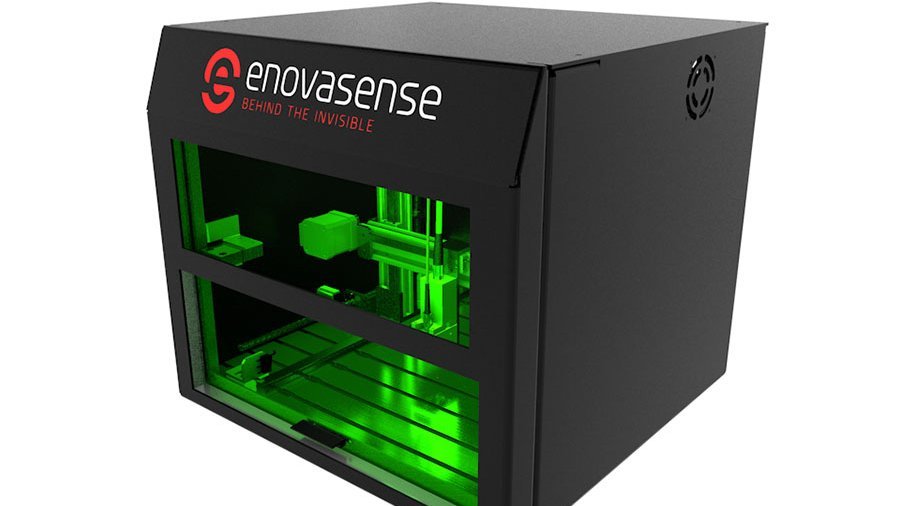

1000 mm Messstation mit 3-Achsen
Diese Messstation wird zum Messen von mittelgroßen Teilen im Prozess oder im Labor eingesetzt. Sie wird manuell bestückt und scannt automatisiert. Das System kann mehrere vom Bediener festgelegte Positionen automatisch messen.
- Einfache Bedienung
- 3-Achs-Scanning
- Touchscreen mit Anzeige der Messungen
- Automatisierte Schiebetür
- Einfaches Speichern der Messungen (mit Teile- oder Losnummern-Referenz)
- Einfache Ausgabe der Messung (CSV-, TXT-Formate oder andere)
- Keine Lasergefahr: entspricht den Spezifikationen von IEC60825 als Lasergerät der Klasse 1
- Spezielles lasersicheres Fenster zur Verfolgung der Messsequenz
Die Station verfügt über eine große Fläche zur manuellen Teile-Positionierung und 3 Achsen zum Scannen in 3 Dimensionen. Der Messbereich ist komplett umschlossen und mit einer Sicherheitstür versehen. Über den Bildschirm kann der Bediener Messsequenzen parametrieren und die Ergebnisse verfolgen.

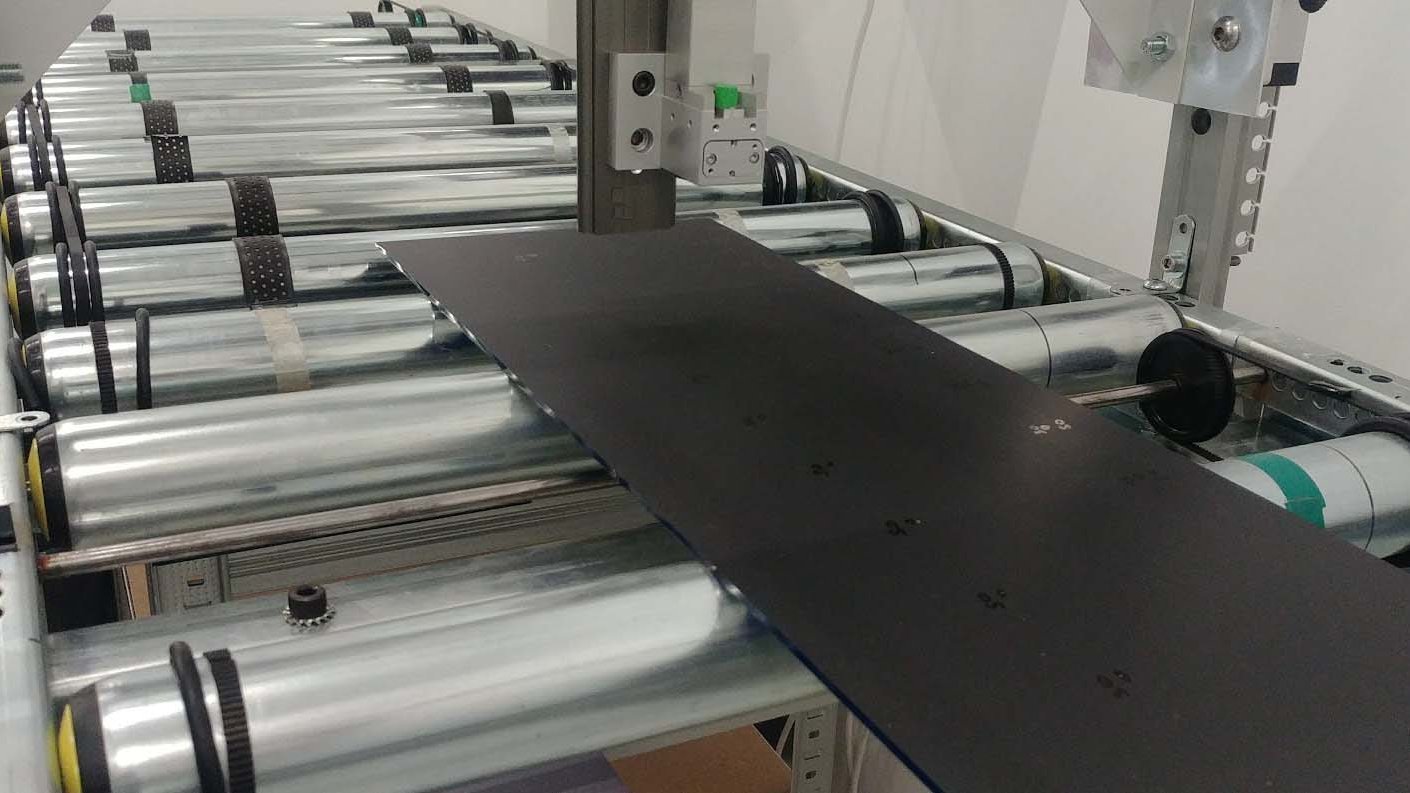

Messstation für Pulver und Lacke
Das Inline-System ist auf Epoxid- und Polyesterlacke auf metallischen, Polymer- und Komposit-Substraten sowie auf Emaille-Beschichtungen ausgelegt. Es ist sowohl in der Lage, direkt nach dem Farbauftrag zu messen als auch nach der Härtung bzw. Trocknung.
Der Messkopf ist mit einer Kamera zur Objekterkennung ausgestattet, einem Laser zur Anvisierung der automatisch generierten Messstellen und einer Freiblaseinrichtung. Es kann bei unterschiedlichen Geschwindigkeiten der Lackierstraße und bei wechselnden Objekten gemessen werden. Außerdem lassen sich mehrere Messköpfe kombinieren, wenn beispielsweise von unterschiedlichen Seiten aus gemessen werden soll.
Polytec Magazin
Neue Art der Inline-Schichtdickenmessung
Fotothermisches Messverfahren für intransparente Schichten und alle gängigen Substrate
Plug-and-Play-Messsystem für eloxierte Oberflächen
Präzise Schichtdickenbestimmung ohne Referenzieren
Kontaktlose Echtzeit-Messung senkt die Betriebskosten
Inline-Messsystem für Pulverbeschichtungen
Automatische 3-Achsen-Messstation für Schichtdicken
Zubehör

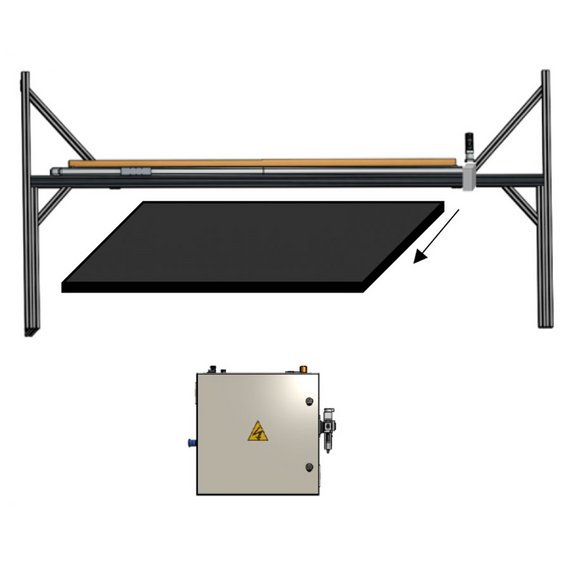

Linearaufnahme mit quer verfahrbarer Achse
Mit dieser beweglichen Linearaufnahme können horizontal bewegte Teile mit definierter Geschwindigkeit gemessen werden. Dadurch können definierte Punkte entlang der produzierten Teile gemessen und eine 100%ige Verfolgung im Prozess gewährleistet werden. Die verfahrbarer Achse ermöglicht das Messen an unterschiedlichen Breitenpositionen.
- Vollständig automatisiertes Design
- Spezieller Schutz gegen raue Umgebungsbedingungen des Messkopfes und des Controllers
- Regelmäßige automatisierte Kalibrierungsprüfung in Position Null im Kopfschutzgehäuse
- Staubisolierter und temperaturgeregelter Schaltschrank für den Controller und die Achssteuerung
- Einfaches Interface und Mess-Anzeige
- Einfaches Speichern der Messungen (mit Teile- oder Losnummern-Referenz)
- Einfache Ausgabe der Messung (CSV-, TXT-Formate oder andere)
Die Förderband-Integration besteht aus einem Profil, einem Schutz für den Messkopf, einer automatisierten Achse für die Bewegung des Kopfes, einer Rekalibrierungs- und Schutzbox und einem Schaltschrank.Die Achse, der Messkopf und sein Schutz sind am Profil befestigt. Die Nachkalibrierungs- und Schutzbox befindet sich an Position 0 der Achse. Der Schaltschrank befindet sich auf einer Seite der Leitung, ist mit dem Messkopf verbunden und übermittelt die Daten an das externe System.

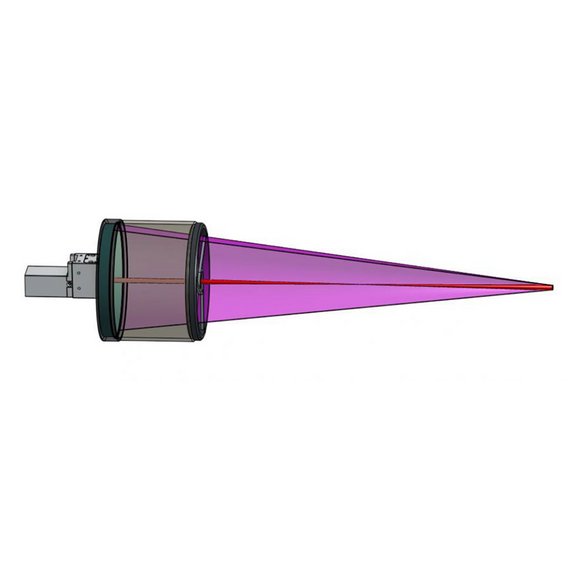

Distanz-Objektiv
Dieses Modul wurde entwickelt, um Messungen mit einem größeren Abstand zwischen Sensor und Objekt sowie einer besseren Toleranz bei der Positionierung zu ermöglichen.
- Vergrößerung der Messentfernung
- Einfach auf den Standardmesskopf aufsteckbar
- leichtes und widerstandsfähiges Aluminium als Material
Das Distanz-Objektiv wird direkt auf den Messkopf geschraubt, das standard Objektiv wird ersetzt. Dafür ist kein Spezialwerkzeug erforderlich und es kann dauerhaft auf dem Messkopf verbleiben. Der optimale Arbeitsabstand beträgt 450 mm.
