Optimisation des capteurs pour l'imagerie des instruments de mesure par ultrasons

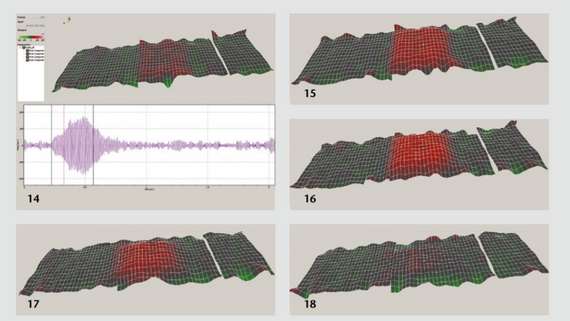

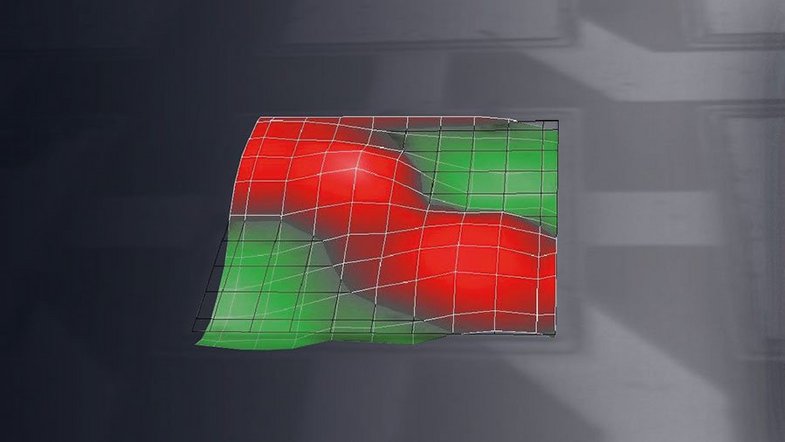

De nos jours, de plus en plus de capteurs, actionneurs et microcomposants oscillent à des fréquences de l'ordre du MHz, voire plus. On peut citer entre autres les capteurs à ultrasons ou les transducteurs, tels qu'ils sont utilisés en imagerie médicale. Le comportement dynamique des systèmes est mesuré afin de tester l'efficacité des composants, de vérifier les modèles de simulation existants et d’optimiser la conception des systèmes. La vibrométrie laser Doppler constitue l'une des rares solutions disponibles pour ces applications. Elle permet d'effectuer une caractérisation sans contact sur toutes les fréquences, même lors d’une excitation à large bande. Les modes vibratoires peuvent être visualisés de façon remarquable. Les comportements transitoires et de relâchement peuvent être facilement analysés. En tant que méthode de mesure optique, la vibrométrie laser, permet également de réaliser des mesures à travers des liquides transparents, de manière à ce que les transducteurs à ultrasons puissent être caractérisés.
Examen de la superficie jusqu'au régime Gigahertz
Déterminez le comportement des échantillons qui vibrent à des fréquences élevées allant jusqu'à 2,4 GHz avec une relative facilité et une grande précision. Le temps de mesure court et le balayage de zones entières en une seule fois constituent un avantage significatif de la méthode de mesure et améliorent finalement le processus de développement en particulier. Au lieu de mesurer le champ sonore 3D à l'aide d'un capteur de bruit installé dans la pièce, vous pouvez désormais déterminer le champ sonore résultant simplement à l'aide d'une ou plusieurs mesures scannées et de la simulation qui s'ensuit.
Produits associés
Vibromètre à balayage PSV-500
Le vibromètre laser à balayage PSV mesure sans contact les vibrations sur l'ensemble d'une surface avec une précision laser. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Cette solution flexible permet aux chercheurs et développeurs de maîtriser facilement les tâches de mesure vibratoire les plus complexes - du courant continu à 25 MHz. Détectez et visualisez les formes de déviation opérationnelles et les modes propres avec ce vibromètre laser de pointe. Augmentez les capacités de votre système 1D en un système 3D complet pour répondre à de nouveaux besoins.
Vibromètre à balayage PSV-500-3D
Le vibromètre à balayage PSV-500-3D mesure la dynamique 3D dans la recherche et le développement de produits de manière fiable et précise. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Les formes de déflexion et les modes propres détectés vous aident dans tous les domaines, depuis les problèmes de NVH, d'acoustique et de dynamique structurelle jusqu'aux analyses par ultrasons, à la validation FEM et aux essais non destructifs du courant continu à 25 MHz.
VibroFlex
Avec la gamme des vibromètres lasers VibroFlex, Polytec apporte une plus grande souplesse dans la mesure des vibrations à distance avec une famille de capteur optique modulable pouvant mesurer jusqu’à 24 MHz pour s’adapter à tous vos besoins.
Nos vibromètres peuvent par exemple être utilisé en contrôle qualité sur ligne de production pour inspecter 100% de vos pièces avec efficience et fiabilité. Découvrez comment les interféromètres multicanaux brevetée QTec®, maintiennent un signal stable et améliore le rapport signal/bruit (SNR) de 20 dB pour des résultats clairs sans post-traitement.
