Mesurer les microstructures, tester la microtechnologie
La miniaturisation des composants fonctionnels permet de nombreuses applications et innovations, que ce soit dans le domaine de l'électronique grand public, de l'automobile, des produits portables ou de la technologie médicale. Les microsystèmes électromécaniques (MEMS) ou la microoptique imposent des exigences élevées en matière d'essais sophistiqués, ce qui pose de nouveaux défis aux technologies de mesure et aux outils d'essai respectifs. Les microstructures complexes nécessitent une analyse complète, comprenant idéalement une inspection surfacique à haute résolution (de l'ordre du µm au nm), révélant des informations sur la qualité et la fonctionnalité.
Les solutions de mesure optique de Polytec permettent aussi bien de caractériser la topographie des surfaces, la forme et les détails structurels que de tester le mouvement et le comportement dynamiques des MEMS et des microsystèmes.
Comment contrôler la topographie, la finition ou les microstructures ?
Mesure statique de la topographie des microstructures
Les microstructures et les MEMS en tant que systèmes micro-électromécaniques doivent respecter des tolérances strictes afin de garantir leur fonctionnalité et leur durée de vie. Les influences physiques sur les structures microscopiques doivent être évitées. C'est pourquoi la caractérisation optique des surfaces sans contact est essentielle pour inspecter la microtechnologie de manière non destructive et non invasive, en évaluant les paramètres de surface tels que la forme et la rugosité. Les solutions de métrologie optique de Polytec permettent d'effectuer des mesures non réactives et reproductibles sur les microstructures et les microsystèmes.
La métrologie de surface 3D TopMap caractérise les microstructures sur la base de l'interférométrie à balayage de cohérence, en balayant les données de hauteur et en recueillant des millions de données de mesure sur une surface entière en quelques secondes, quels que soient les matériaux - qu'il s'agisse d'une texture mate ou rugueuse après traitement par machine CNC ou d'une texture lisse et réfléchissante comme celle des plaquettes de silicium. La technologie de balayage de surface intelligente facilite les mesures sur les différentes zones réfléchissantes d'un spécimen d'essai. Les mesures topographiques statiques typiques des microstructures sont utilisées sur les microcapteurs et les actionneurs, les études sur les tôles structurées, les surfaces d'étanchéité ou les surfaces usinées, où une lubrification correcte doit être assurée, ou la recherche et le développement d'échantillons biomédicaux pour la cosmétique et la technologie médicale.
Nous mesurons vos MEMS et vos microstructures et les analysons avec vous !
Measuring MEMS dynamics
Active micro-electromechanical components such as MEMS actuators and MEMS sensors demand sophisticated optical measurement technology, since electrical characterization alone is not sufficient. The line of MSA Micro System Analyzers from Polytec is designed for the thourough characterization of the dynamic behaviour of microsystems. These MEMS testing systems enable the precisely assesment of both the high-resolution surface topography and the dynamic component like motion. The dynamic measurement uses laser Doppler vibrometry, allowing for broadband measurements up to the GHz range, visualizing mode shapes of components with a high amplitude resolution and true phase, often used for model validation. The patented IRIS technology even captures MEMS dynamics through intact Si encapsulation, enabling to test MEMS in final state. Find out more here!
Mesure tactile ou optique des microstructures
Les technologies de mesure tactile des surfaces se heurtent à des limites lorsqu'il s'agit d'analyser la microstructure, car les détails structurels complexes peuvent difficilement être transférés sur une surface entière à l'aide d'une ligne de profil 2D, ou alors cela peut prendre beaucoup de temps. On utilise ici une ligne de référence, souvent appelée profil de rugosité, qui devient souvent la base d'une évaluation ultérieure. Les mesures tactiles effectuées à l'aide de pointes de stylet peuvent laisser des marques sur la surface et sont sujettes à l'usure, ce qui peut affecter la répétabilité au fil du temps. Une méthode d'essai optique non invasive présente des avantages particuliers pour les surfaces de précision dans l'ingénierie mécanique, offre des mesures reproductibles, ne conduit pas à des pièces NOK et s'avère plus rapide et plus rentable pour les mesures sur toute la surface ou les inspections à 100 % dans la production ou la recherche.
Nous mesurons vos échantillons et montrons ce qui est possible grâce à des études de faisabilité !
Related products
TopMap Micro.View
TopMap Micro.View® is an easy to use and compact optical profiler. Choose Micro.View® as the cost-effective quality control solution for surface analysis of precision-engineering, for inspecting roughness, microstructures and more surface details.

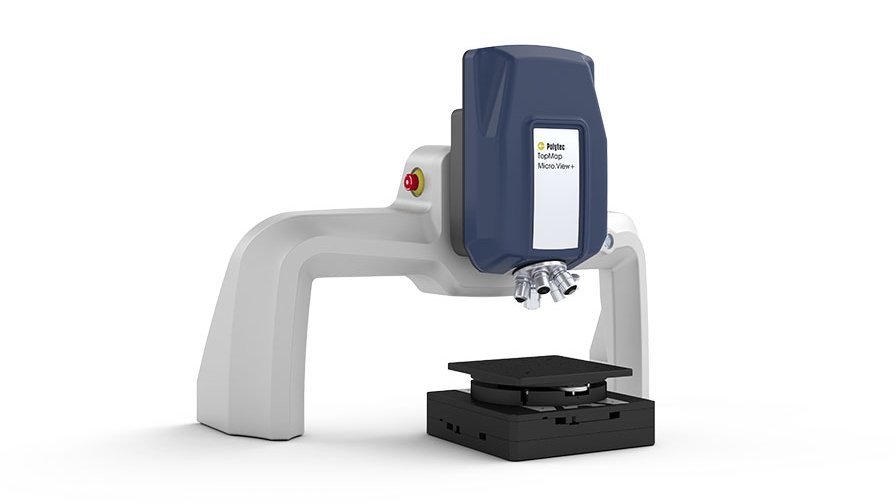

TopMap Micro.View+
TopMap Micro.View®+ is the next generation optical surface profiler in a modular design to reliably measure the most challenging analysis tasks regarding surface finish and microstructures with utmost precision. Focus Finder and Focus Tracker assist in keeping samples focused at all times, with fully motorized positioning units ready for automation. Find out more!
MSA-600 Micro System Analyzer
The all-in-one optical measurement solution for static and dynamic 3D characterization of MEMS and microstructures- now for up to 8 GHz! The MSA-600 enhances microsystem development and quality inspections - also allowing testing on wafer-level when integrated into commercially available probe stations.

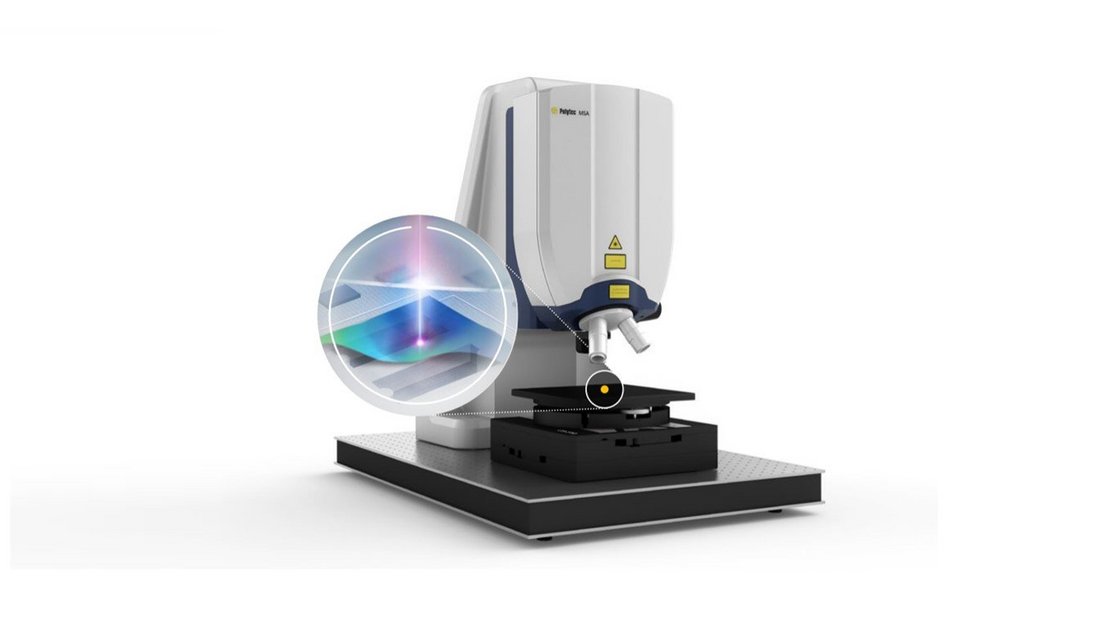

MSA-650 IRIS Micro System Analyzer
The innovative and patented MSA-650 IRIS Micro System Analyzer with IR capability allows for measuring true MEMS dynamics up to 25 MHz by characterizing both in-plane and out-of-plane motions through silicon encapsulation without contact, without need for preparing nor decapping the device.
MSA-100-3D Micro System Analyzer
The 3D Micro System Analyzer records vibration components in all three spatial directions at once. The optical measurement system enables high-resolution 3D vibration analysis from DC up to 25 MHz with amplitude resolutions in the sub-picometer range, for both in-plane and out-of-plane vibration components.
MSA-060 Micro System Analyzer
Use the MSA-060 for entering the world of microsystem analysis. Record and visualize vibrations and dynamics of small components and microsystems with laser precision over an entire surface from DC to 24 MHz. Micro System Analyzers use measurement lasers, revealing the true dynamics of small components in a completely non-contact and non-invasive way.
Related applications
- Lab-on-a-chip
![Lab-on-a-chip (LoC) 3D topography and form analysis]( "Lab-on-a-chip (LoC) 3D topography and form analysis")
Lab-on-a-chip (LoC) 3D topography and form analysis - MEMS pressure sensor
![2D/3D profile of MEMS pressure sensor with 2.5x magnification and microscope measurement (courtesy: CIS)]( "2D/3D profile of MEMS pressure sensor with 2.5x magnification and microscope measurement (courtesy: CIS)")

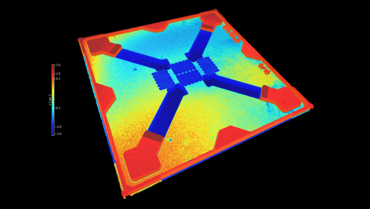

2D/3D profile of MEMS pressure sensor with 2.5x magnification and microscope measurement. CiS Forschungsinstitut für Mikrosensorik GmbH - Ball grid array (BGA)
![bump measurement on a ball grid array (BGA) as 3D profile]( "bump measurement on a ball grid array (BGA) as 3D profile")
bump measurement on a ball grid array (BGA) as 3D profile - Die bonding
![Elektrisch leitendes Kleben in der Elektronik]()
- Flexible electronics
![Surface analysis and and quality control on flexible electronics and printed electronics]( "Surface analysis and and quality control on flexible electronics and printed electronics")

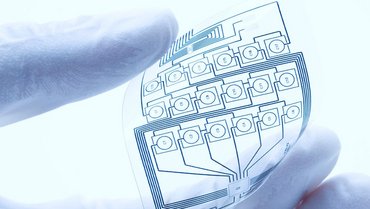

Surface analysis and and quality control on flexible electronics and printed electronics - Wafer-level
![Deflection shape after modal testing microacoustic device on wafer level]( "Deflection shape after modal testing microacoustic device on wafer level")

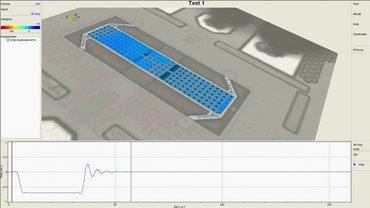

Deflection shape after modal testing microacoustic device on wafer level - cMUTs and pMUTs
![Laser Doppler vibrometer measurements of several leaking CMUT cells visualizing dynamic displacement]( "Laser Doppler vibrometer measurement of leaking CMUT transducer cells")

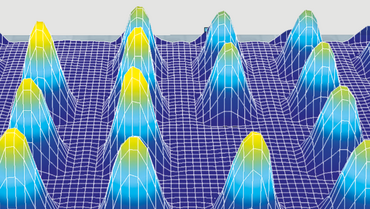

Laser Doppler vibrometer measurements of several leaking CMUT cells, visible with a much lower dynamic displacement when operating the device - SAWs and BAWs
![Dynamic measurement of a SAW surface acoustic wave filter]( "Dynamic measurement of a SAW surface acoustic wave filter")

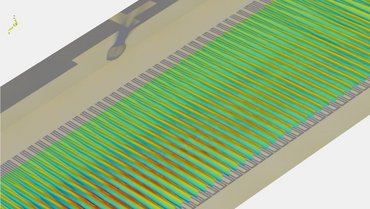

Dynamic measurement of a SAW surface acoustic wave filter
