Mesurer des longueurs sur un matériau continu
La détermination de la vitesse constitue la base de la mesure de longueur. La longueur est déterminée à partir de la courbe de vitesse au cours du cycle d'exploitation du produit mesuré. Un vélocimètre laser de surface (LSV) détecte automatiquement si le matériau se trouve sur le point de mesure et peut lancer ou arrêter la mesure de longueur en conséquence. Pour une précision de mesure maximale, le LSV vous permet de raccorder des barrières optiques pour lancer ou arrêter la mesure de longueur. Vous pouvez également relier plusieurs barrières optiques entre elles, offrant une multitude de possibilités d'applications. Par exemple, pour pouvoir commander la mesure de longueur à l'aide des deux entrées de déclenchement et optimiser ainsi la précision ou supprimer toute source d'erreur, par retard et temps d'arrêt.
Les LSV de Polytec sont parfaitement adaptés, car ils réalisent des mesures sur presque toutes les surfaces et sont insensibles aux surfaces sales. Le processus de mesure sans contact permet de supprimer les impacts négatifs d’une mesure à contact tels que la pertede précision due au glissementet l’usure. Ici, le produit à mesurer reste intact. Autre avantage des systèmes Polytec : le concept d'interface flexible donnant la valeurde longueur via sortie codeur, interfaces série, réseau Ethernet ou encore Profibus et Profinet
Exemples pratiques

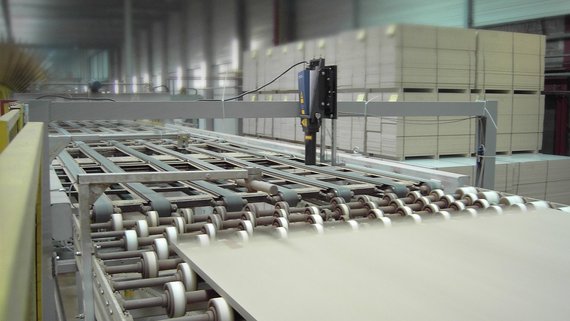

Dans l'industrie du bois et des matériaux de construction, les LSV de Polytec sont utilisés pour différentes mesures de vitesse :
- pour l'enroulement de bande
- contrôle de coupes, par exemple fibres-ciment, plaque de plâtre, bois et produits en bois, laine de verre, laine de roche, matériaux de couverture.
Contrôle des processus industriels à l'aide de capteurs de longueur et de vitesse (EN)
Produits associés
ProSpeed LSV-2100 vélocimètre laser
Le capteur optique ProSpeed® LSV-2100 détermine le sens du mouvement et les conditions d'arrêt avec une précision laser. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 3 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
ProSpeed LSV-1100 vélocimètre laser
Le capteur optique ProSpeed® LSV-1100 mesure dans la direction d’avance du produit avec un laser de précision. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 1.5 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
