Acquisition et analyse de données pour la vibrométrie laser
VibSoft est un progiciel complet et facile à utiliser pour l'acquisition et l'analyse de données de vibrations. VibSoft comble le fossé entre l'acquisition de signaux bruts et l'analyse approfondie des données de mesure des vibrations, offrant des performances optimales avec les vibromètres laser Doppler.
Choisissez entre trois versions VibSoft-VL, VibSoft-20 et VibSoft-PRO – que vos applications d'essai nécessitent une acquisition de données analogiques ou entièrement numériques jusqu'à 25 MHz ou un logiciel d'acquisition de données (ou logiciel DAQ, pour Data AcQuisition) multicanal permettant de connecter des entrées supplémentaires comme des signaux de capteurs complémentaires. Lorsqu'en tant qu'utilisateur, vous êtes amené à devoir vous déplacer, profitez d'une solution inofrmatique légère, portative et connectée au WLAN.
Highlights
- Powerful DAQ and analysis from DC up to 25 MHz
- Fully digital or multi-channel analog
- Available as portable laptop solution
- Control all vibrometer settings remotely
- Real-time video imaging of test objects
- Comprehensive toolbox for analysis in time and frequency
- Sample excitation via internal signal generator
- Individual post-processing with Polytec signal processor
- Integrated scripting interface
Acquisition de données entièrement numérique pour l'analyse des vibrations
VibSoft permet à la fois l'acquisition de données et l'analyse approfondie des résultats de mesures vibratoires. La boîte de jonction optionnelle VibSoft permet d'acquérir et d'analyser simultanément des signaux analogiques vibrométriques et des signaux analogiques d'entrée supplémentaires (capteurs ou signaux de référence). Les instruments de mesure Polytec équipés d'une interface VibroLink correspondante communiquent directement avec VibSoft ou VibSoft-VL via Ethernet ou WLAN. Cela permet un transfert stable des données de mesure et un contrôle à distance des paramètres de mesure de manière entièrement numérique.
VibSoft offre la possibilité d’un filtrage numérique passe-haut, passe-bas ou passe-bande. Le logiciel est compatible avec les normes techniques communes : enregistrement de données temporelles et FFT pour des signaux de tension arbitraires, prise en charge du standard IEPE (ICP®) pour les capteurs tiers, moteur de script permettant des routines de test automatiques et exportation de fichiers au format ASCII et universel. D'autres options comme l'imagerie vidéo en temps réel et le processeur de signaux puissant (une bibliothèque mathématique Polytec pour le post-traitement) pour le post-traitement et le contrôle individuels font de VibSoft un outil extrêmement puissant.

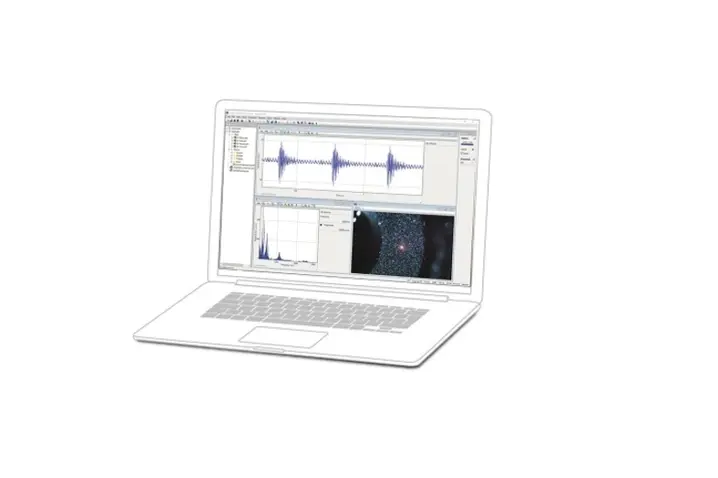

VibSoft-VL
Solution portative et entièrement numérique avec connectivité sans fil pour des fréquences allant de DC à 24 MHz, légère et prête à être utilisée avec n'importe quel ordinateur portable ou PC.
- Convient même pour les applications ultrasoniques élevées utilisant un haut taux d'échantillonnage de 60 MSa/s et de l’Ethernet Gbit ;
- Permet l'acquisition de données numériques via Ethernet ou WLAN pour les vibromètres laser Polytec avec interface VibroLink (VL) ;
- Fournit les signaux les plus propres avec une haute résolution numérique, dans la mesure où les signaux sont transférés entièrement numériquement jusqu'à 24 bits ;
- Intégration optimale dans le système d'exploitation garantissant un transfert de données numériques très stable, même en cas de charge élevée (load average) du système.

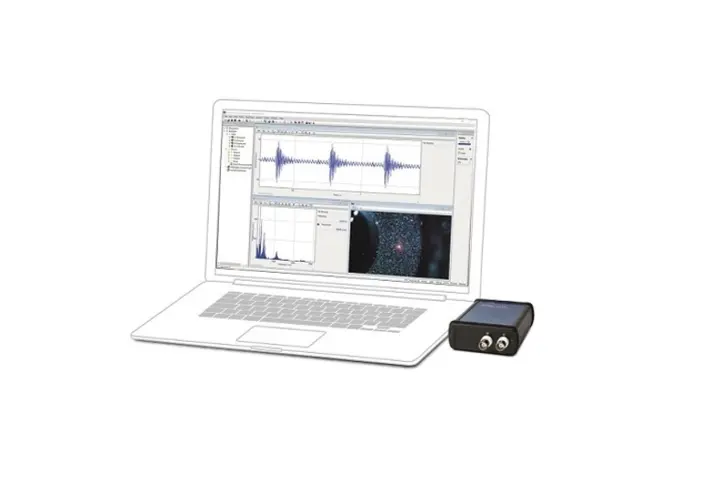

VibSoft-20
Solution analogique portative à 2 canaux pour les fréquences de DC à 20 kHz, flexible et mobile pour les études sur le terrain.
- Parfait pour les applications acoustiques ;
- Boîte de jonction compacte et légère VIB-E-220 connectable à un ordinateur portable ou PC via USB ;
- Analysez les fonctions de transfert (FRF) en connectant un deuxième capteur ;
- Compatibilité IEPE pour les capteurs tiers ;
- Comprend VibSoft-VL.

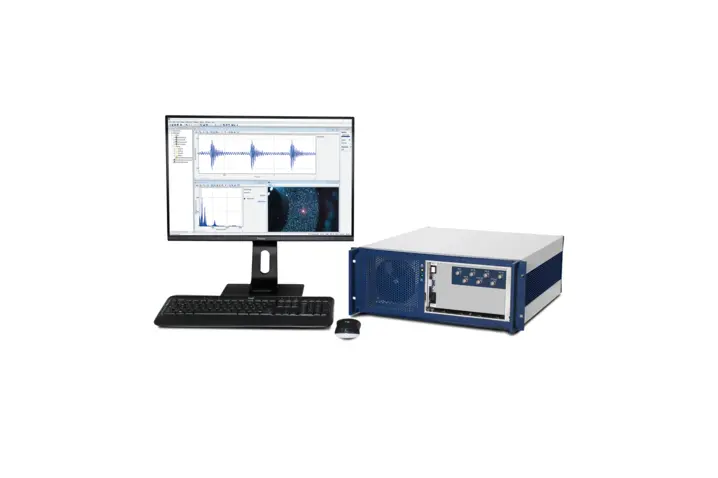

VibSoft-PRO
Acquisition de données analogiques synchrones à 4 canaux de haute performance, du courant continu jusqu'à 25 MHz, avec générateur de signaux intégrés, pour les utilisateurs intensifs dans les environnements de laboratoire et de test.
- Convient même pour les applications à ultrasons élevés ;
- Générateur de signaux intégrés pour l'excitation de l'échantillon ;
- Acquisition de 4 signaux d'entrée de manière synchrone et analyse des fonctions de transfert (FRF) avec des convertisseurs analogique/numérique haute performance ;
- PC industriel dédié avec entrées et sorties BNC intégrées en boîtier rack de 19 pouces ;
- Comprend VibSoft-VL.
