A new class – for new ideas

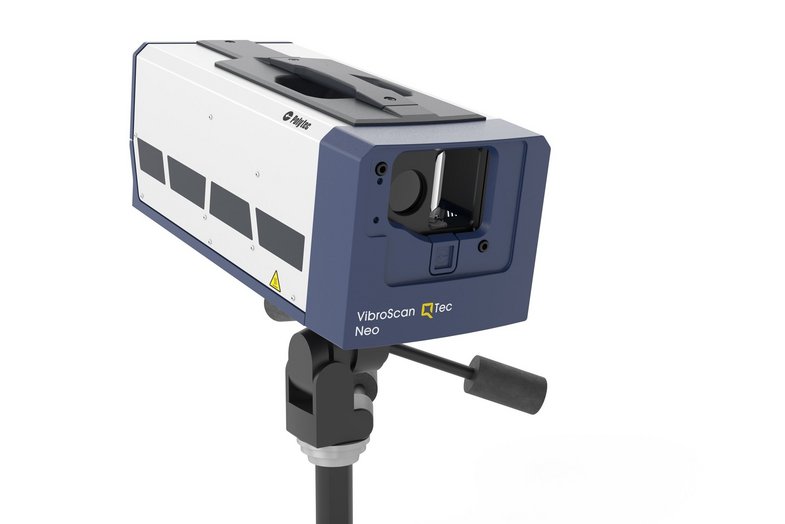

VibroScan QTec measures vibrations in a new way – non-contact and with unprecedented precision. With its groundbreaking multi-path interferometry and diversity combining, QTec® sets new standards in terms of optical sensitivity and interference immunity.
For the first time, QTec technology has been successfully transferred from the infrared SWIR laser to the visible helium-neon laser. With its small laser measuring spot, the precise helium-neon laser is suitable for measurements on the finest structures and even measures in and through water. These properties are a decisive advantage when determining operating vibration modes and eigenmodes in microsystems, electronics and medical devices, for example when analyzing sensor systems, hydrophones or ultrasonic components, over the entire frequency range up to 32 MHz.

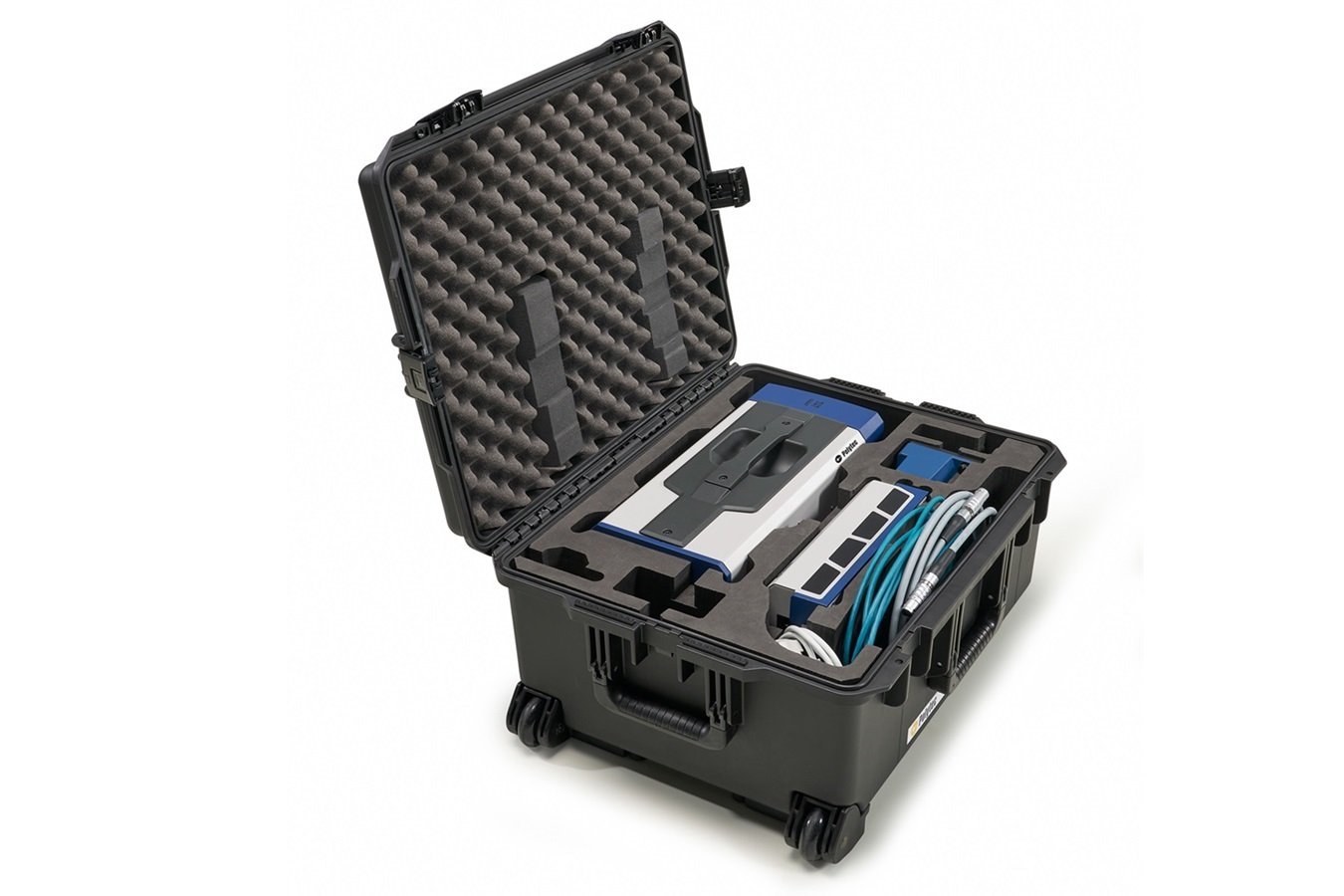

The VibroScan QTec scanning vibrometer guarantees maximum portability. The VibroLink Ethernet data interface reliably transmits vibration measurement data to your notebook and serves as an automation interface.
Highlights
- Non-contact and full-field with FEM-like spatial resolution
- Best SNR on technical surfaces
- Up to 10x faster with QTec®
- Visible laser - measures through water
- Visible laser - precision on the smallest structures with a µm-sized spot
- Upgradeable to 32 MHz
- AI-supported grid generation
- Extended evaluation and scripting options
- Open API and drivers
Faster results with QTec® multi-path interferometry
The patented QTec® multi-path interferometer technology now also significantly boosts the signal quality for the visible helium-neon laser and guarantees maximum optical sensitivity. QTec® enables highly accurate results with the shortest measurement times regardless of the surface - even on dark, biological, rotating or moving objects. This safe laser technology is perfect for challenging applications, especially for smaller measurement objects. QTec® makes vibration measurements faster, easier and more reliable than ever – for the most robust, unambiguous results.
A new class – for new ideas
QTec® multipath interferometry for fast and efficient vibration measurement
Accessories and components
Optical Accessories
PSV-A-526 Front Window
Protects the scanning mechanism against dust, wind and acoustic excitation at high dB levels.
PSV-A-710-Xtra Close-up Unit
For measurements at a short working distance, especially on small parts. Includes a set of close-up lenses for the video camera. Additional PSV-A-CL-xxx micro scan lenses are available for small, reflective objects.
PSV-A-CL-xxx Micro Scan Lenses
Parallelized beam path for measuring small components and on reflective surfaces. Requires close-up unit.
PSV-A-HNeBF Helium-Neon Filter
Notch filter to improve laser spot visibility for measurements on very shiny surfaces and small components
PSV-A-RLight Ringlicht
LED ring light for illuminating small test objects. Requires PSV-A-710-Xtra coaxial unit and PSV-A-CLXtra-200 micro-scan lenses (Fig. similar)
A-MIR-S001/ A-MIR-S002 Mirror set
Mirror set for measurements in difficult-to-access areas.
Tripods, Test Stands, Positioning Stages
PSV-A-T19 Vertical Test Stand

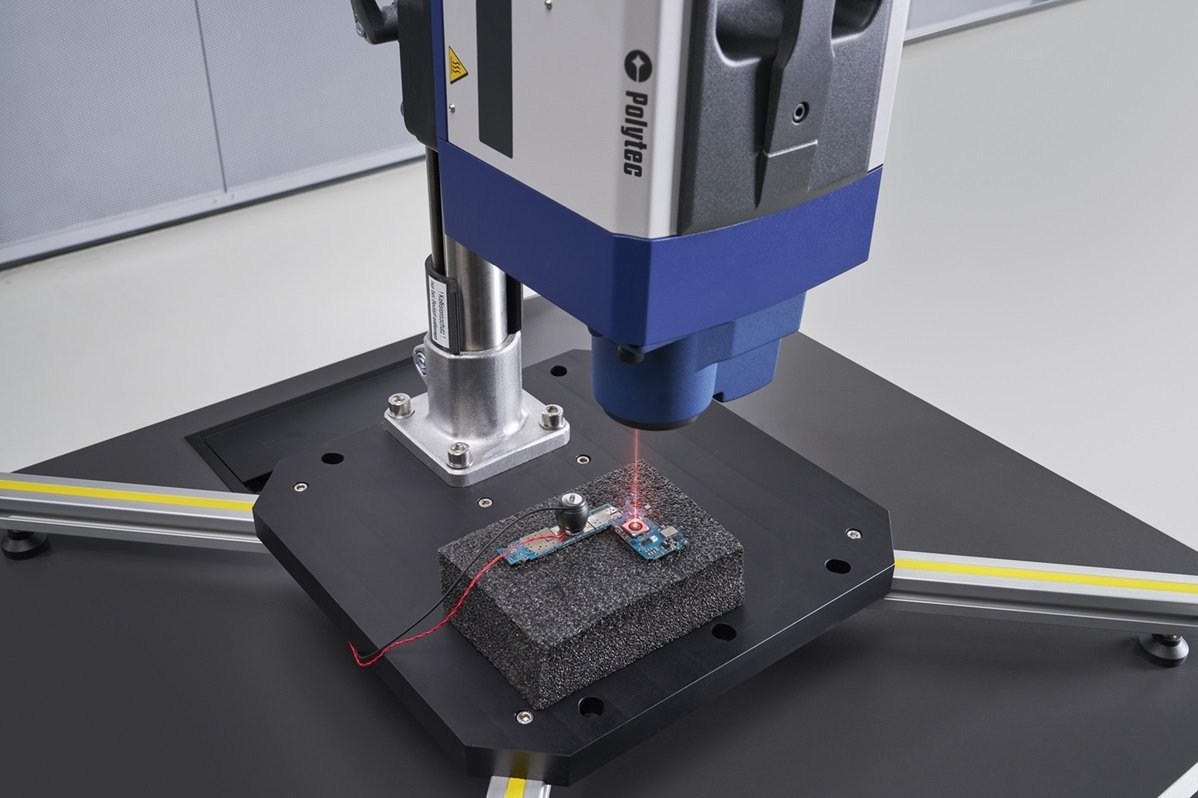

Test stand for precise vertical positioning of the VibroScan QTec Scanning Vibrometer for measurement on small objects
PSV-A-T37 Vertikal Holder
For convenient overhead vertical mounting of the scanning vibrometer, e.g. for shaker tests.
Miscellaneous
Scalable Automatic Modal Hammer SAM
Excitation of sample for experimental modal tests with repeatable force level. Broadly configurable and avoids double hits reliably.
A-AMP-0001 Amplifier for signal generator
Amplifies the max. 2 V output signal to max. 10 V with a bandwidth of up to 32 MHz.
PSV-E-Ext External Scanner Control
Allows for an additional control of the scanning mirrors by external voltage signals. Enables Continuous Scanning Vibrometry and tracking applications.
Related products
VibroScan QTec Xtra
VibroScan QTec Xtra measures vibrations in a new way - without contact, full-field and with unprecedented precision. With its groundbreaking multi-path interferometry, QTec® sets new standards in terms of optical sensitivity and interference immunity. The Xtra, based on an infrared (SWIR) laser is characterized by the highest optical sensitivity to guarantee highly accurate measurements even on demanding technical surfaces. VibroScan QTec Xtra ensures maximum portability through integrated data acquisition and signal generator up to 32 MHz.

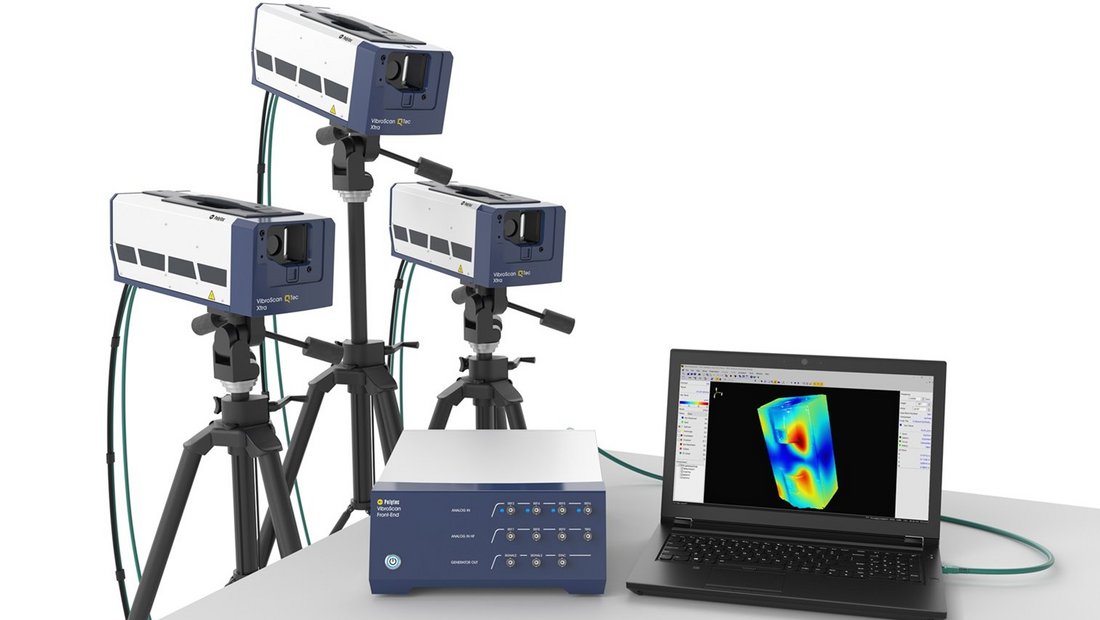

VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D measures vibrations triaxially in a new way - without contact, full-field and with unprecedented precision. With its groundbreaking multi-path interferometry, QTec® sets new standards in terms of optical sensitivity and interference immunity. The Xtra, based on an infrared (SWIR) laser is characterized by the highest optical sensitivity to guarantee highly accurate measurements even on demanding technical surfaces. VibroScan QTec Xtra 3D ensures maximum portability through integrated data acquisition and signal generator up to 32 MHz.

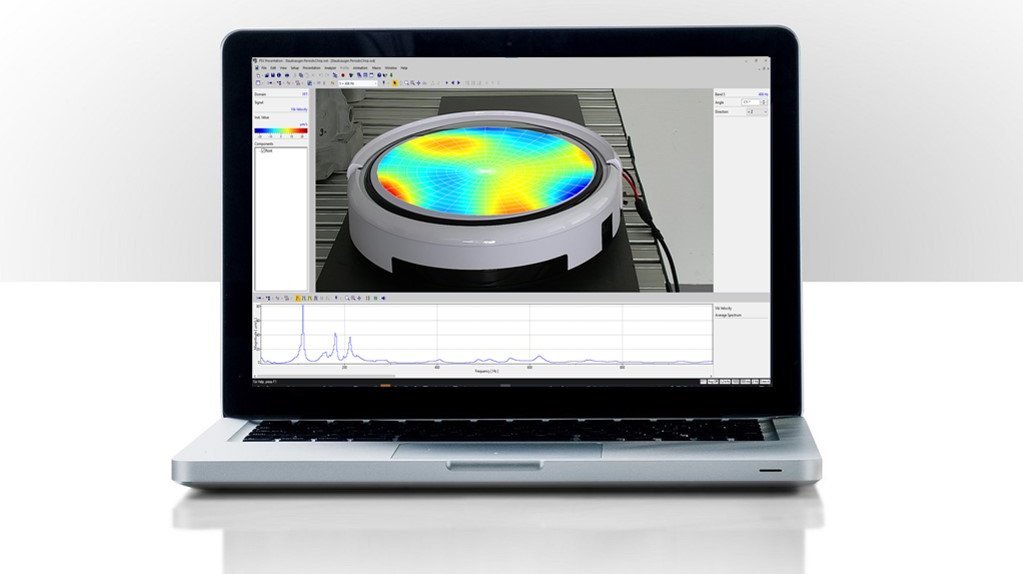

Logiciel PSV
Le logiciel PSV est le cœur de chaque vibromètre laser à balayage Polytec. Ce logiciel complet permet l'acquisition, l'affichage et l'édition rapides et simples des données de mesure des vibrations recueillies avec tous les vibromètres à balayage PSV, avec la gamme d'équipement pour les microstructures MSA pour les observations microscopiques ou avec la station de test automatisée RoboVib®.

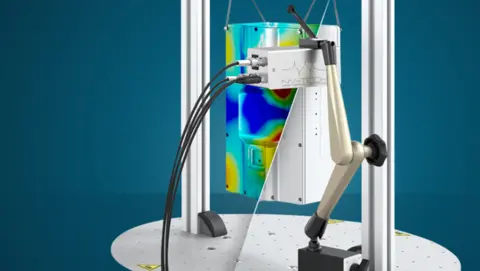

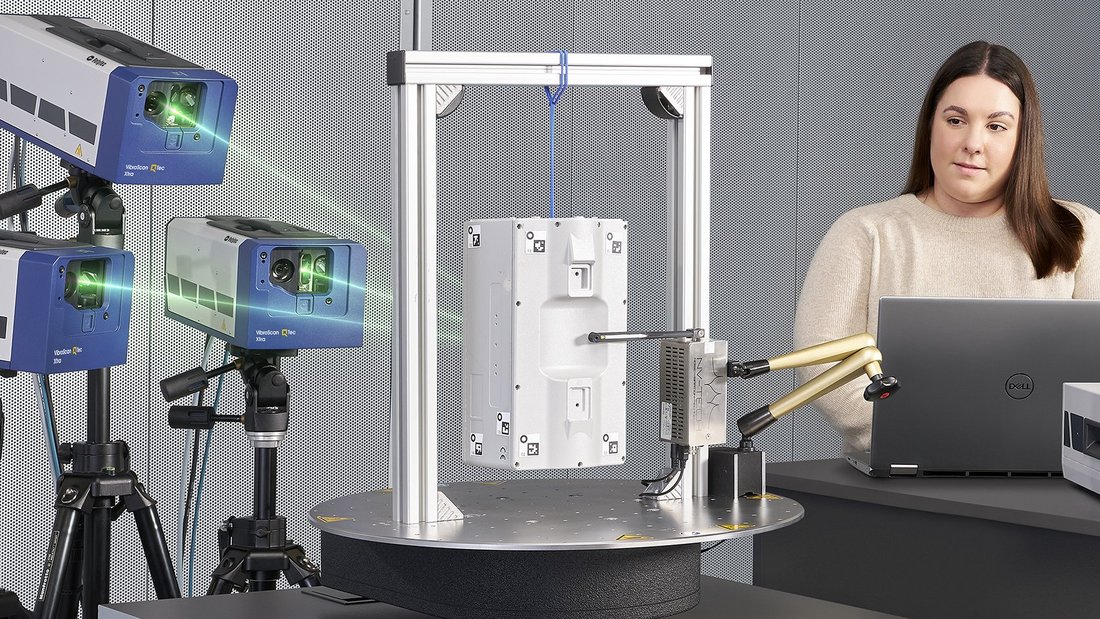

RotoVib
RotoVib permet l'analyse modale expérimentale automatisée de l'ensemble du corps à l'aide des vibromètres laser à balayage optique 3D de Polytec. Son matériel et son logiciel faciles à configurer s'intègrent parfaitement dans le flux de travail de mesure des vibrations par balayage de Polytec et permettent de gagner du temps en repositionnant automatiquement les dispositifs sous test (DUT) au lieu d'un déplacement manuel et fastidieux de l'installation du capteur. Les mesures sur 360° de l'objet à tester sont aussi faciles à réaliser qu'une mesure d'un seul côté.
RoboVib Station d'Essai Robotisée
En combinant un vibromètre à balayage 3D avec un robot industriel, le RoboVib® vous propose une station de mesure automatisée pour de la mesure de composants complexes jusqu'à l'intégralité des carrosseries de véhicule. Réduisez considérablement la durée et les coûts des essais, ainsi que les délais de commercialisation, dans le cadre de l'analyse modale expérimentale. Réalisez des essais complets à 360° sur la carrosserie d'un véhicule, par exemple, en un ou deux jours seulement et en une nuit, au lieu de plusieurs semaines de préparation avec les montages d'essai classiques.
PolyWave
PolyWave – logiciel évolutif pour une analyse étendue des vibrations, optimisé pour le traitement continu des données de mesure vibratoire générées avec les vibromètres laser Polytec.

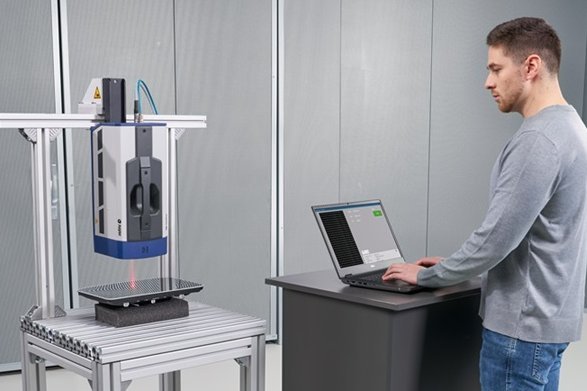

Automatisation
Polytec propose des interfaces et des options intuitives et puissantes pour le contrôle à distance et l'automatisation de l'acquisition et de l'évaluation des données de mesure. Accélérez vos tests en automatisant les mesures et évaluations récurrentes, en les intégrant dans votre propre logiciel de test via un pilote, en ajustant à distance les paramètres de mesure, en interrogeant et en surveillant l'état de l'appareil et bien plus encore.

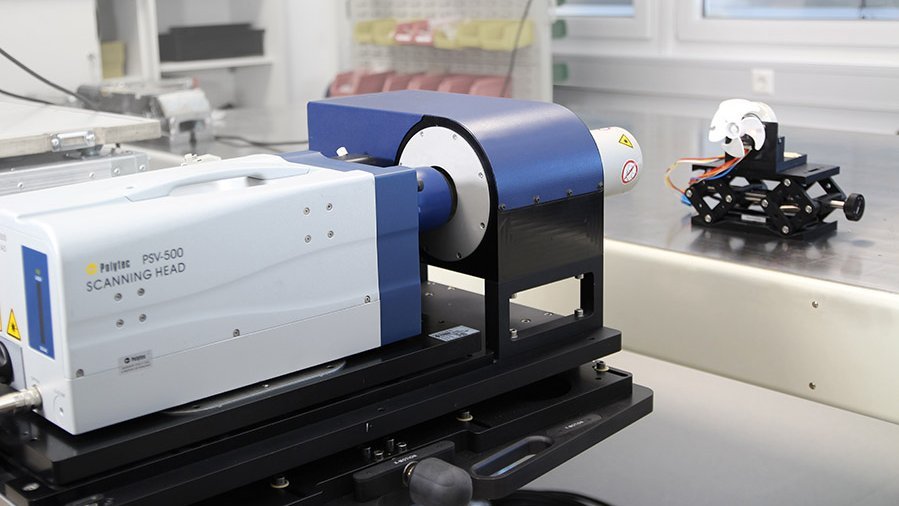

Dérotateur PSV-A-440
Le dérotateur optique PSV-A-440 permet de réaliser des mesures de vibrations sans contact sur des pièces en rotation avec les vibromètres à balayage PSV. Caractérisez entièrement la dynamique des objets en rotation tels que les ventilateurs pour les produits de consommation et les véhicules ou les turbines dans des conditions de fonctionnement allant jusqu'à 24 000 RPM.
