実験モード解析の簡素化

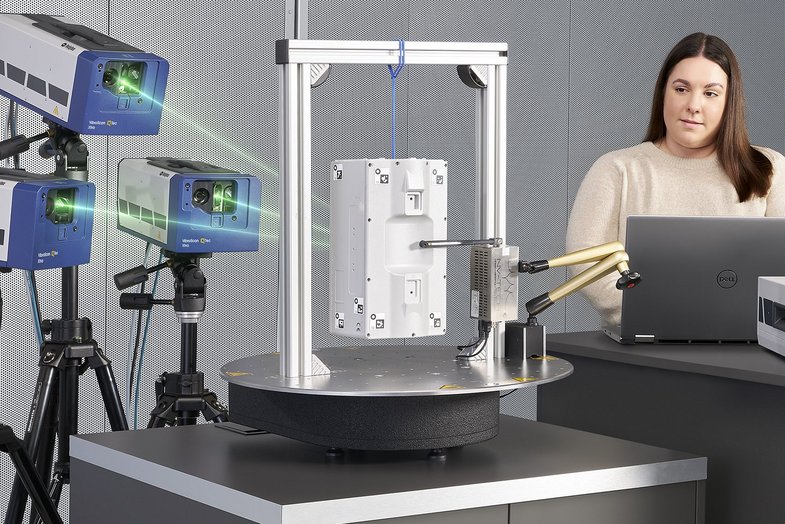

RotoVib 可使用 Polytec 最先进的光学 3D 扫描激光测振仪进行自动实验模态分析。它易于设置，可无缝集成到 Polytec 扫描振动测量工作流程中。测试样品的自动重新定位节省了时间，并避免了手动重新定位传感器设置。RotoVib 使 360° 测量与单侧测量一样简单。
Highlights
- RotoVib automated modal test station
- Integrates into the CAE workflow
- Creates full-body 3D vibration data set
- Small footprint for lab use
- Accepts part up to 50 kg (110 lb)
- Interfaces with PSV software
- Ready to use – no installation
模式测试自动化

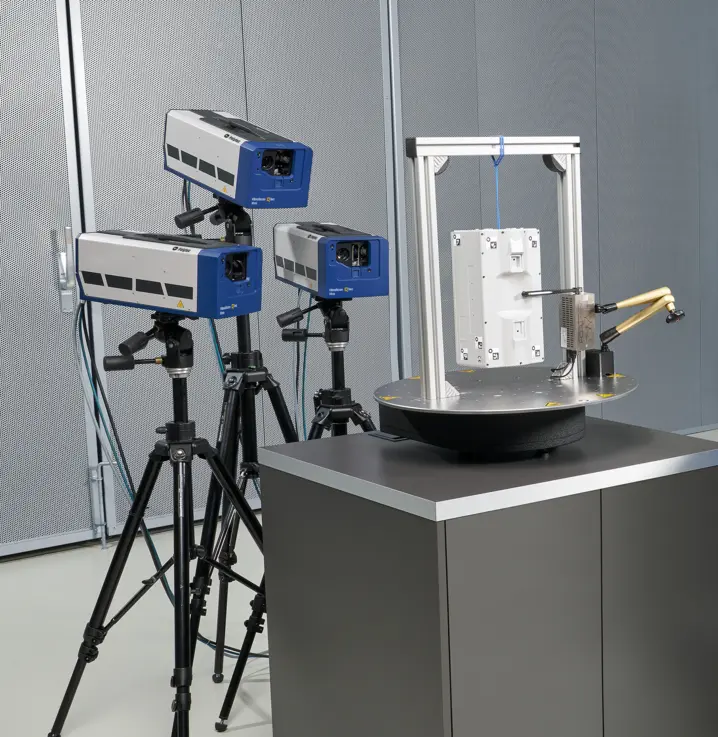

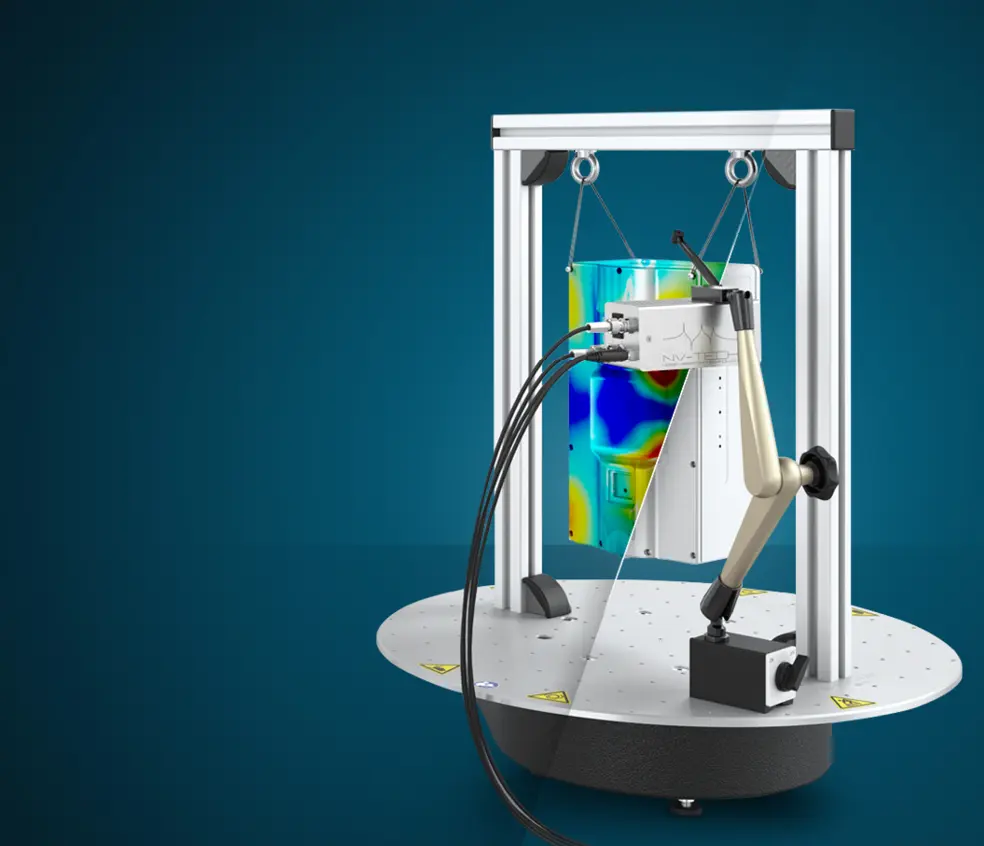

该系统占地面积小，所有组件均可单独定位，因此可在实验室内对重达 50 公斤（110 磅）的中小型被测件进行操作。RotoVib 使用 CAE 中的测试几何图形将扫描测振仪的测量转换为软件定义的测试，并返回完整的模态数据集和按需更新的被测件几何图形。面包板式磁性钢底板可以安全地安装被测件和带有自动模态锤或惯性激振器的单个仪器。
RotoVib 使测试工程师和技术人员能够以最高的空间分辨率进行自动模态测试，而无需像传统机器人系统那样满足特殊的安全要求。该产品尤其适用于较小的测试对象，如控制单元或齿轮箱外壳，并为声学优化提供了高效的解决方案。
相关产品

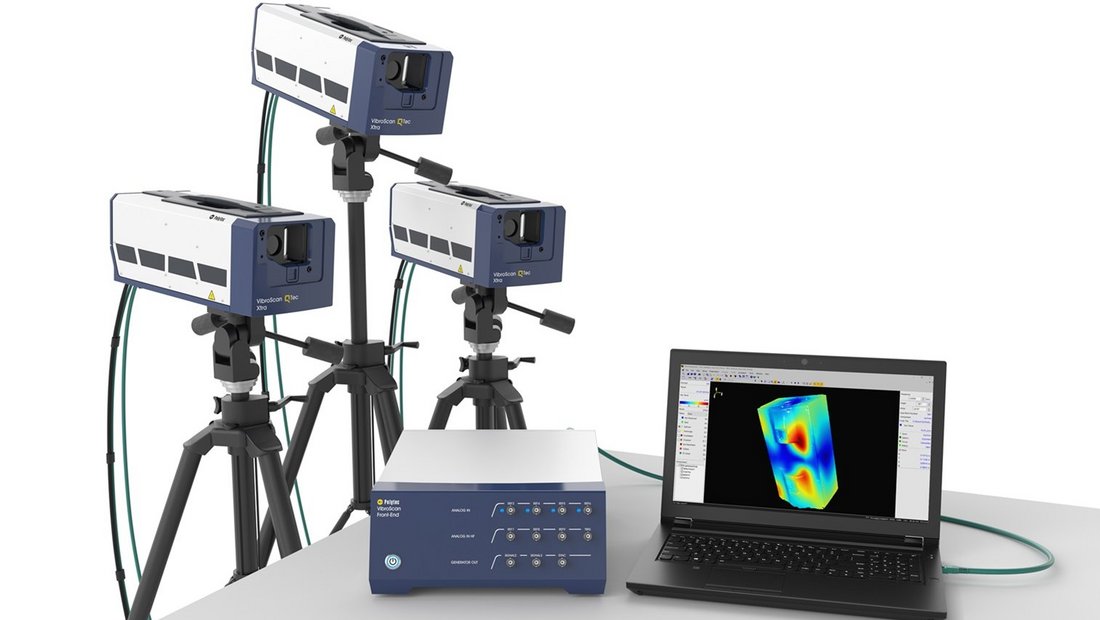

VibroScan QTec Xtra 3D
VibroScan QTec Xtra 3D measures vibrations triaxially in a new way - without contact, full-field and with unprecedented precision. With its groundbreaking multi-path interferometry, QTec® sets new standards in terms of optical sensitivity and interference immunity. The Xtra, based on an infrared (SWIR) laser is characterized by the highest optical sensitivity to guarantee highly accurate measurements even on demanding technical surfaces. VibroScan QTec Xtra 3D ensures maximum portability through integrated data acquisition and signal generator up to 32 MHz.

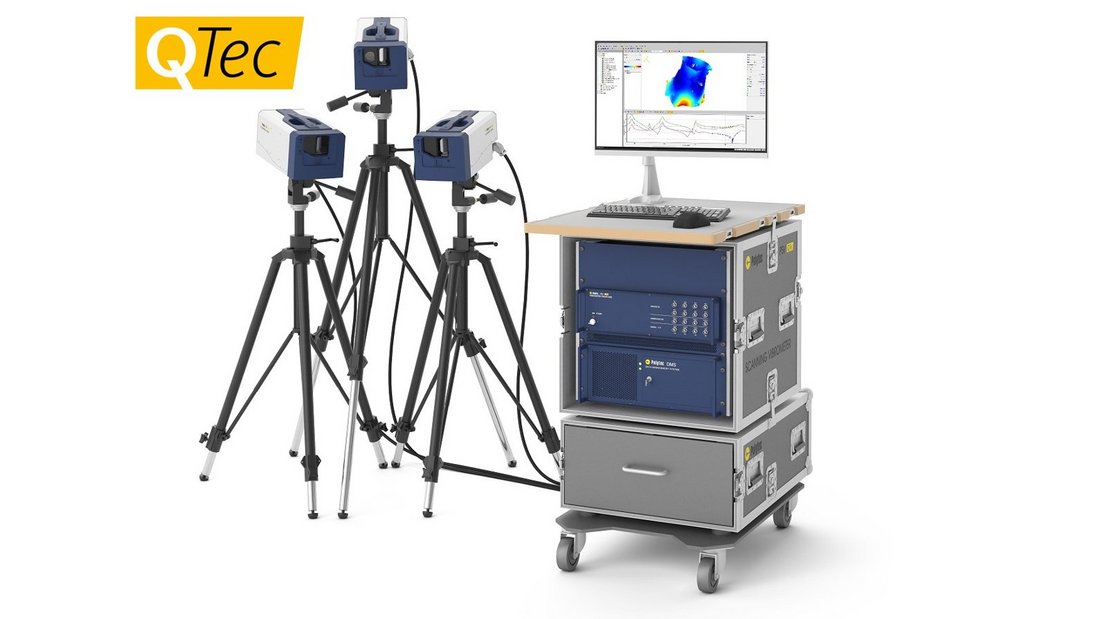

PSV QTec 3D 扫描式激光测振仪
PSV Qtec 3D扫描式激光测振仪以无与伦比的超高光学灵敏度将全场扫描式振动测试提升至全新平。系统采用创新、拥有国际专利的QTec®技术，采用基于红外（SWIR）激光的多通道干涉测量法，确保任何被测表面均能获得可靠数据，测试带宽覆盖DC~25MHz。PSV QTec大大减少了测试时间—尤其适用于黑暗、生物、旋转或移动结构，获取被测结构的振型和特征模式，已广泛用于NVH、声学、结构动力学、超声、FEM验证和NDT测试。

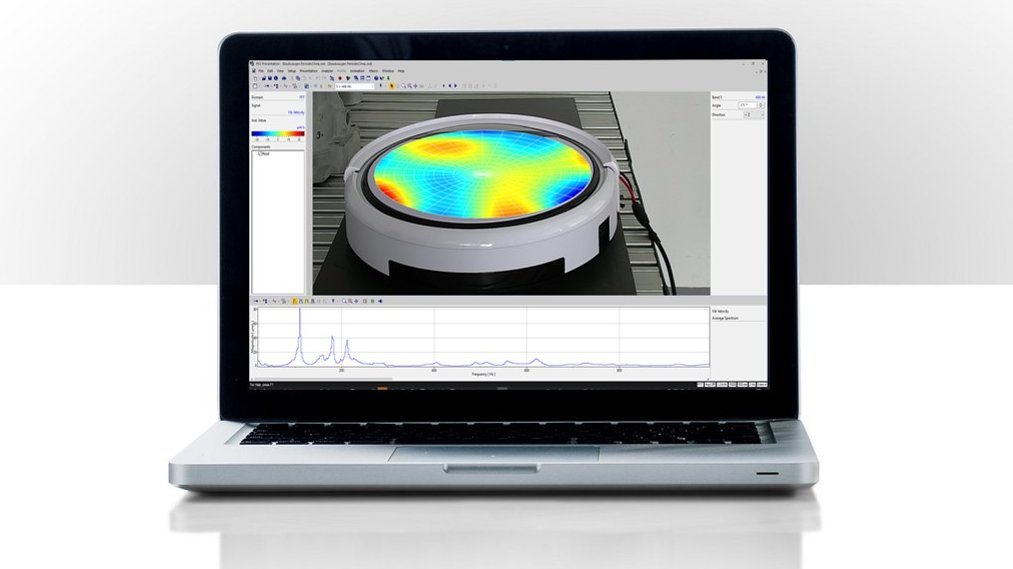

PSV Software
