Analyses vibratoires sans contact sur une surface complète

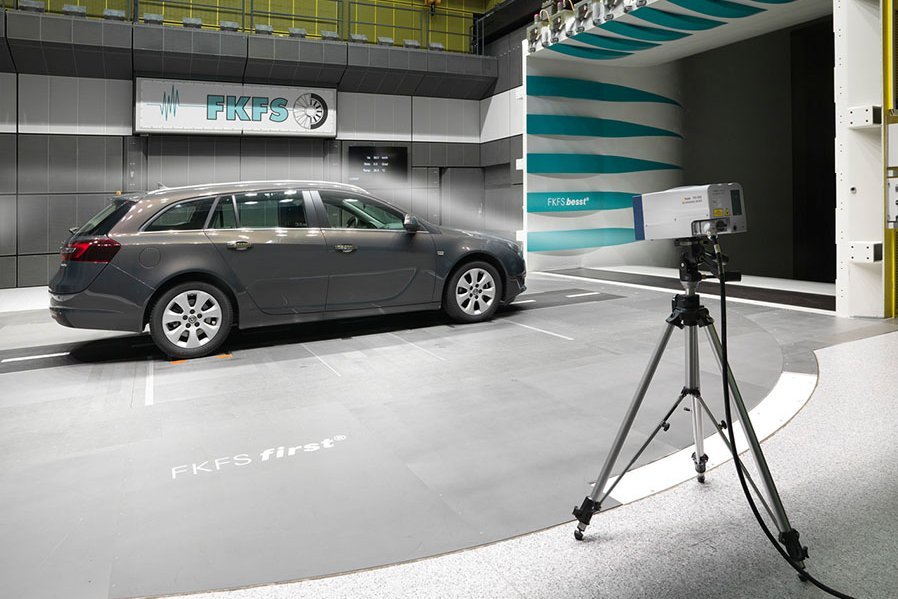

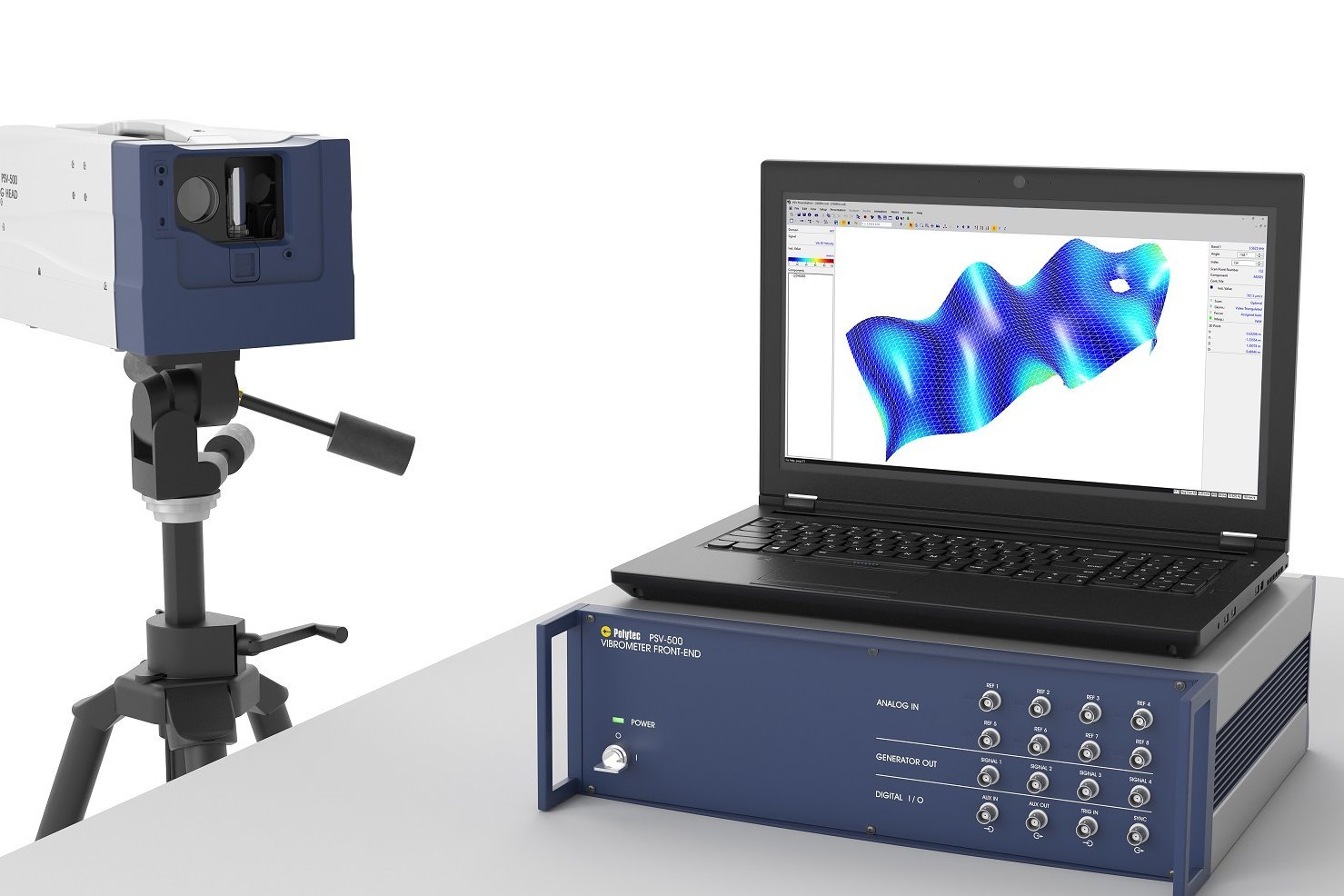

Le vibromètre laser à balayage de Polytec (PSV-500) permet de réaliser les mesures de vibrations de manière précise et fiable, dans la phase de recherche et développement du produit. Les modes vibratoires et les modes spécifiques détectés vous aident en matière de NVH, de mesures acoustiques, de dynamiques de structure, d'analyses d’ultrason, de validation FEM et d'essais non destructifs.
Points forts
- Mesure des vibrations sans contact et surfacique avec une résolution spatiale de type FEM
- Mesure même sur des structures minuscules grâce au plus petit spot laser
- Mesure à travers l'eau et d'autres milieux transparents

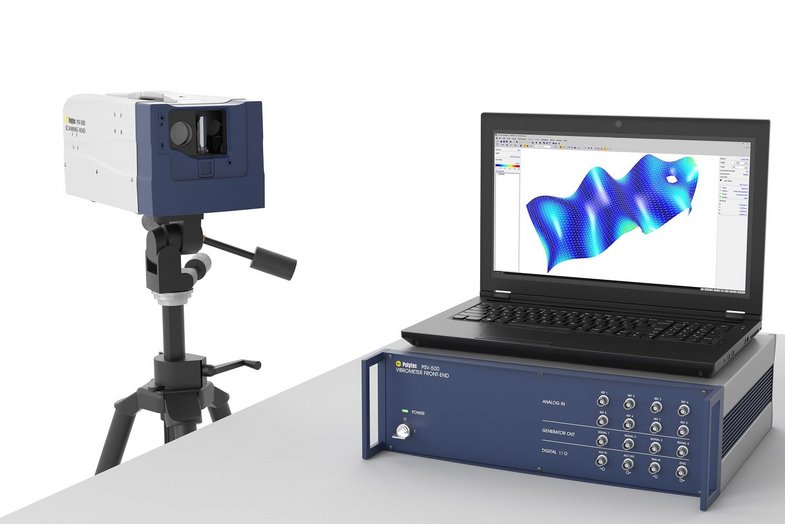

- Système compact avec ordinateur portable ou système rack classique
- Interfaces de données et de commande ouvertes qui s'adaptent facilement à votre application
- Évolution vers un système 3D possible
- Nombreux accessoires et options logicielles
La vibrométrie laser au service des détails les plus fins
Caractériser des structures de petites dimensions et délicates sans contact. Analyser les vibrations, l'acoustique et la dynamique. Étudier des échantillons biomédicaux, des composants électroniques et des microstructures telles que les MEMS par la lumière, sans ajout de masse, et ce, du courant continu jusqu'à la plusieurs GHz sur une large bande passante. Les vibromètres laser se concentrent sur les détails les plus fins, mesurant les déformées pour la validation des modèles numériques. Ils évaluent la réponse en fréquence et déterminent la fréquence de résonance, la réponse impulsionnelle et le taux d’amortissement (facteur Q). Quelle que soit leurs dimensions, les vibromètres Polytec caractérisent vos échantillons !
Modulaire, adaptable pour chaque application
Quelle que soit la tâche de mesure que vous souhaitez maîtriser, Polytec vous propose le vibromètre laser à balayage approprié, pour des mesures du DC jusqu'à des fréquences de 25 MHz et des vitesses de vibrations de 0,01 µm/s à 30 m/s. Le laser hélium-néon précis (HeNe), avec son petit spot de mesure, convient aux mesures sur des structures extrêmement fines et permet même de mesurer dans et à travers l'eau et d'autres milieux transparents. Pour les mesures difficiles sur des surfaces techniques, sur des structures d'essai sombres, biologiques, en mouvement ou en rotation, découvrez également le nouveau vibromètre à balayage PSV QTec.

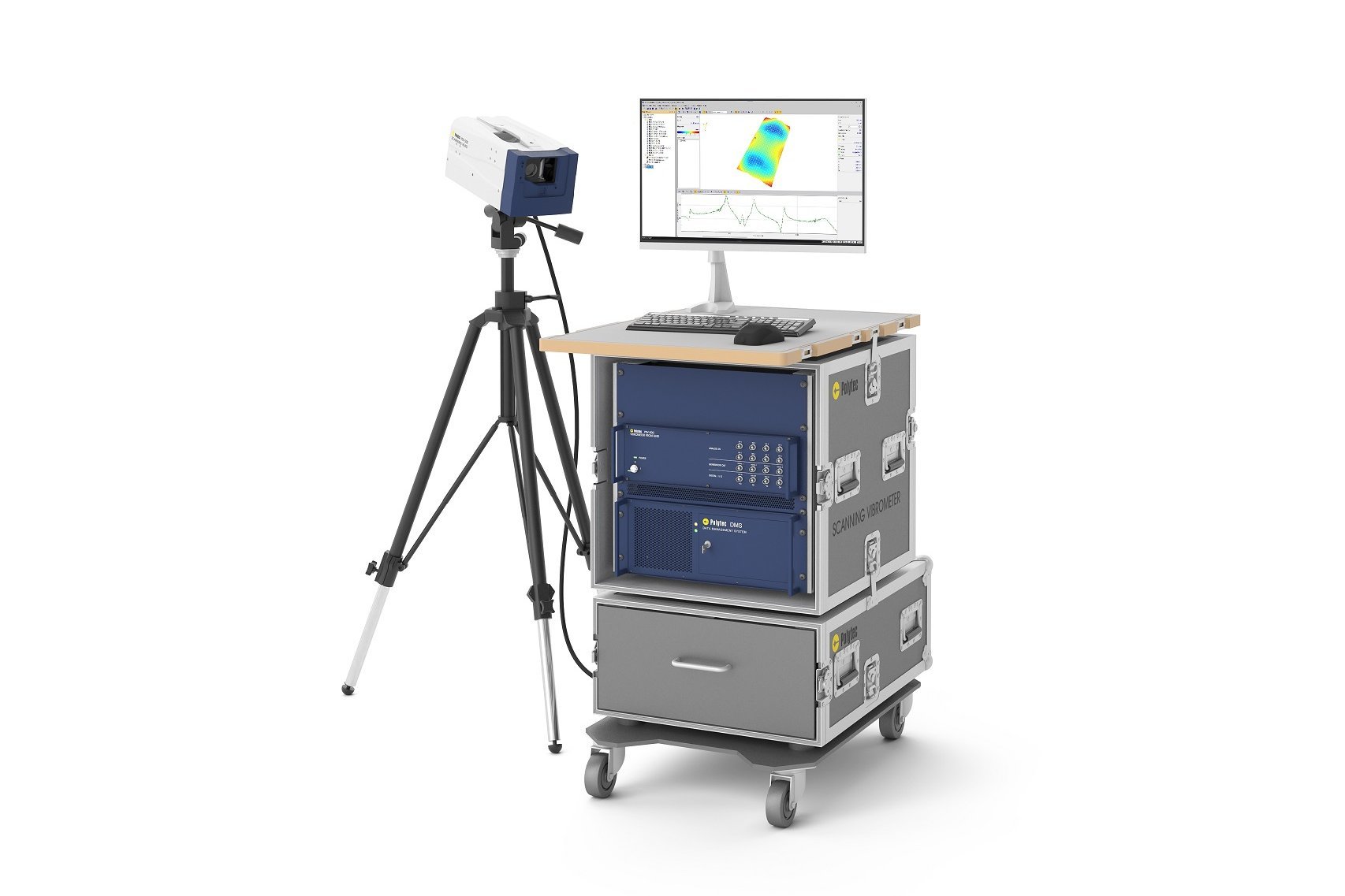

Choisissez entre le type de rack solide ou la version portable et flexible. Lorsque vos besoins augmentent, profitez des mises à niveau et des options ou transformez le système en un système complet de mesure des vibrations par balayage 3D.
Comment mesurer les modes vibratoires avec un vibromètre à balayage PSV Polytec en 5 étapes faciles (EN)
Accessoires et composants
Accessoires optiques

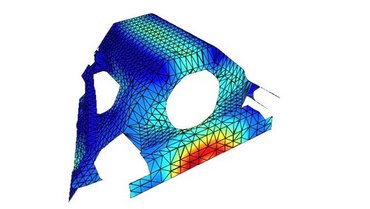

PSV-G-500 : Unité de balayage de géométrie
Capteur de distance laser intégré pour mesurer la géométrie de l'échantillon.
PSV-A-440 : Dérotateur optique
Dérotateur pour la mesure axiale d'objets en rotation. Se cale sur la rotation et permet des mesures comme à l'arrêt jusqu'à 24 000 tr/min.
PSV-A-410 : Objectifs courte distance
Objectifs pour des mesures rapprochées, en particulier sur de petites pièces. Comprend un ensemble d'objectifs courte distance pour la caméra vidéo. Lentilles Micro Scan spéciales PSV-A-CL-xxx pour les petites pièces brillantes disponibles.
PSV-A-CL-xxx : Lentilles de Micro Scan
Trajectoire du faisceau optimisé pour les mesures de très petites pièces ou de surfaces miroir. Nécessite un objectif à courte distance.
PSV-A-HNeBF : Filtre bloc hélium-néon
Filtre coupe-bande pour une meilleure visibilité du spot laser lors de la mesure de très petites pièces ou de surfaces miroir.
PSV-A-RLight : Eclairage Ring Light
Ring Light à fibre optique pour l'éclairage de petits objets de test. Nécessite l'objectif courte distance PSV-A-410.
PSV-A-526 : Fenêtre avant
Protège le mécanisme de balayage de la poussière, le vent et l'excitation acoustique à des niveaux de dB élevés.
A-MIR-xxxx : Sets de miroirs
Les sets de miroirs Polytec sont de différentes tailles pour vous aider à configurer votre mesure.
Trépieds, bancs d'essai, positionnement

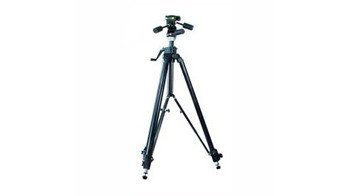

VIB-A-T02 : Trépied avec tête panoramique / inclinable

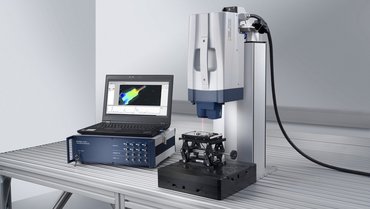

PSV-A-T18 : Banc d'essai vertical
Positionnement motorisé de la tête de lecture PSV pour le test de petites pièces.

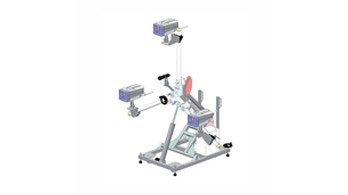

PSV-A-T51 : Trépied motorisé
Support motorisé pratique pour les 3 têtes de mesure PSV.
Miscellaneous

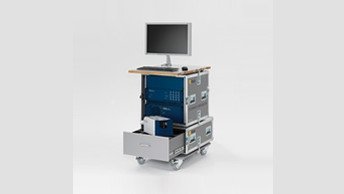

PSV-A-013 : Rack système
Poste de travail mobile ergonomique avec rangement pour toutes les pièces et accessoires.
Contrôle du scanner externe
Permet un contrôle supplémentaire des miroirs de balayage par des signaux de tension externes.
VIB-A-HEAD : Casque audio
Casque avec limiteur de bruit pour écouter le signal du vibromètre.
PSV-A-430 : Unité de porte acoustique
Active l'ouverture de la porte si un bruit dépasse un certain seuil. Convient aux applications de déclenchement d'événements telles que les mesures de crissement de frein.
SAM Marteau Modal Automatique évolutif
Excitation de l'échantillon pour des essais modaux expérimentaux avec niveau de force répétable. Système configurable et évite les doubles coups de manière fiable.
A-RET-xxxx : Accessoires rétro-réfléchissants
Sprays, rubans, feuilles et microbilles de verre pour améliorer le rapport signal/bruit lors de la mesure de surfaces non réfléchissantes.
Produits associés

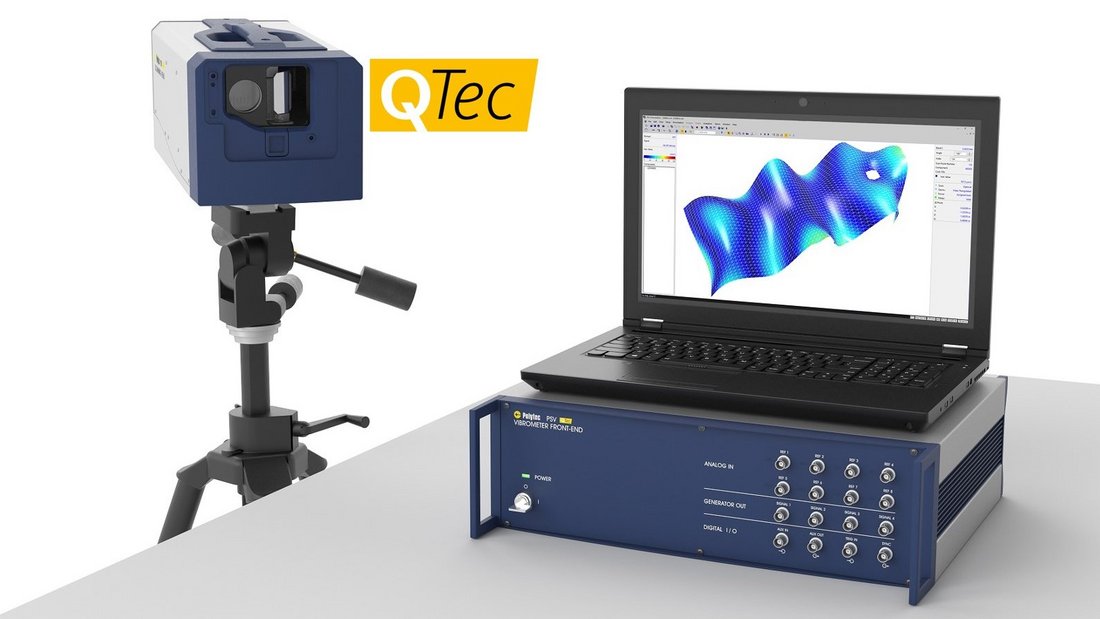

Vibromètre laser à balayage PSV QTec
Les vibromètres à balayage PSV QTec portent la cartographie vibratoire plein champ à un niveau supérieur grâce à une sensibilité optique inégalée ! La technologie innovante et brevetée QTec® basée sur un laser infrarouge (SWIR) permettant d'obtenir des mesures fiables sur toutes les surfaces, du courant continu à 25 MHz. Le PSV QTec réduit considérablement les temps de mesure - en particulier sur les objets sombres, biologiques, rotatifs ou en mouvement, en déterminant les formes de déflexion opérationnelle et les modes propres pour les essais NVH, acoustique, dynamique structurelle, ultrasons, validation FEM et NDT.
Dérotateur PSV-A-440
Le dérotateur optique PSV-A-440 permet de réaliser des mesures de vibrations sans contact sur des pièces en rotation avec les vibromètres à balayage PSV. Caractérisez entièrement la dynamique des objets en rotation tels que les ventilateurs pour les produits de consommation et les véhicules ou les turbines dans des conditions de fonctionnement allant jusqu'à 24 000 RPM.
Logiciel PSV
Le logiciel PSV est le cœur de chaque vibromètre laser à balayage Polytec. Ce logiciel complet permet l'acquisition, l'affichage et l'édition rapides et simples des données de mesure des vibrations recueillies avec tous les vibromètres à balayage PSV, avec la gamme d'équipement pour les microstructures MSA pour les observations microscopiques ou avec la station de test automatisée RoboVib®.
Vibromètre à balayage PSV-500-3D
Le vibromètre à balayage PSV-500-3D mesure la dynamique 3D dans la recherche et le développement de produits de manière fiable et précise. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Les formes de déflexion et les modes propres détectés vous aident dans tous les domaines, depuis les problèmes de NVH, d'acoustique et de dynamique structurelle jusqu'aux analyses par ultrasons, à la validation FEM et aux essais non destructifs du courant continu à 25 MHz.

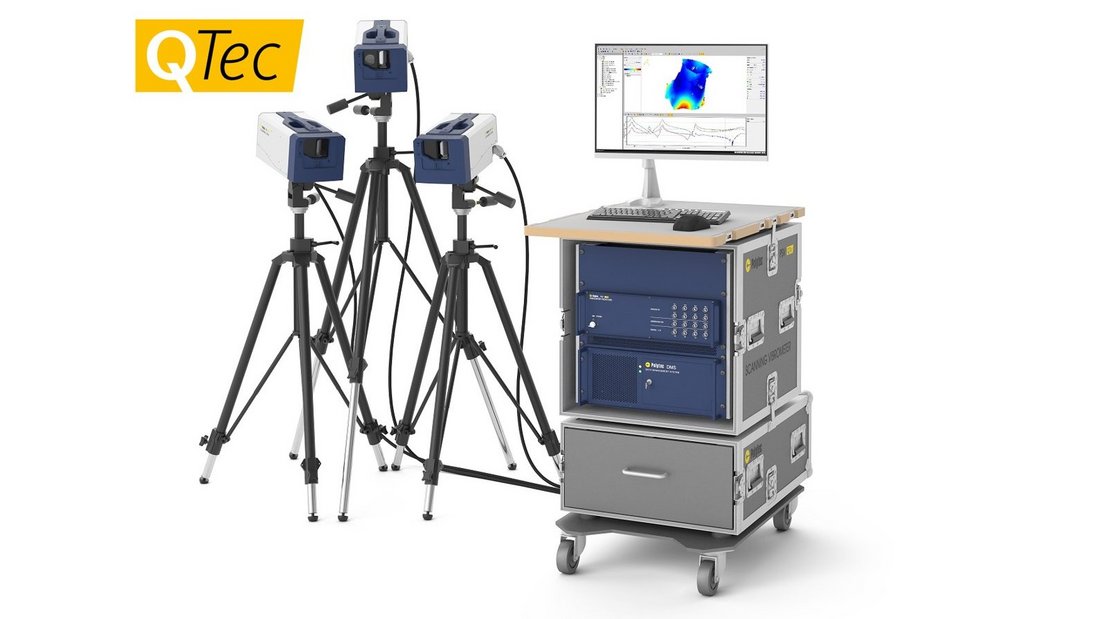

Vibromètre laser à balayage PSV QTec 3D
Les vibromètres à balayage PSV QTec 3D portent la cartographie vibratoire 3D plein champ à un niveau supérieur grâce à une sensibilité optique inégalée ! La technologie innovante et brevetée QTec® basée sur un laser infrarouge (SWIR) permettant d'obtenir des mesures fiables sur toutes les surfaces - du courant continu à 25 MHz. PSV QTec réduit considérablement le temps d'essai - en particulier sur les objets sombres, biologiques, rotatifs ou en mouvement, en déterminant les formes de déflexion opérationnelles et les modes propres pour NVH, l'acoustique, la dynamique structurelle, les ultrasons, la validation FEM et NDT.
RoboVib Station d'Essai Robotisée
En combinant un vibromètre à balayage 3D avec un robot industriel, le RoboVib® vous propose une station de mesure automatisée pour de la mesure de composants complexes jusqu'à l'intégralité des carrosseries de véhicule. Réduisez considérablement la durée et les coûts des essais, ainsi que les délais de commercialisation, dans le cadre de l'analyse modale expérimentale. Réalisez des essais complets à 360° sur la carrosserie d'un véhicule, par exemple, en un ou deux jours seulement et en une nuit, au lieu de plusieurs semaines de préparation avec les montages d'essai classiques.
