Réinventer la cartographie vibratoire sans contact à balayage
Les vibromètres à balayage 3D de Polytec sont à la pointe de la technologie pour la mesure du bruit et des vibrations en R&D. Avec 3 têtes de mesure indépendantes, ils fournissent des informations complètes sur toutes les directions vibratoires (3D). Le PSV QTec 3D détermine les formes de déflexion opérationnelles et les modes propres pour la validation NVH, acoustique, dynamique structurelle, ultrasonique et FEM.

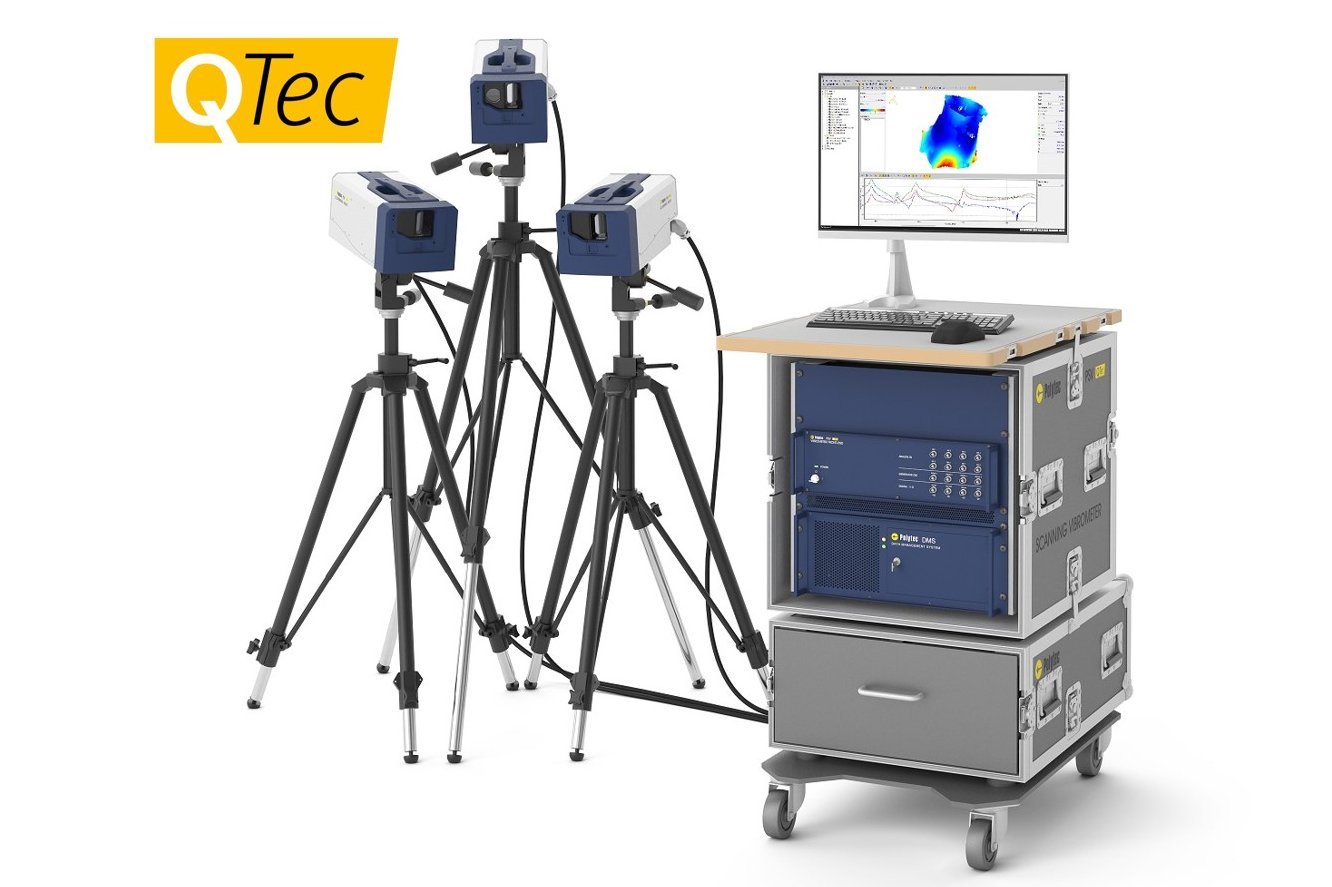

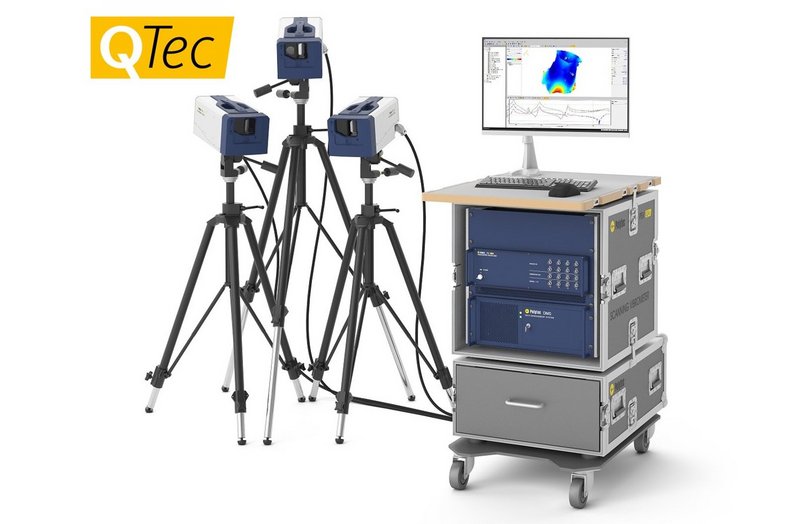

La version haute fréquence jusqu'à 25 MHz étend le champ d'application à la recherche en évaluation non destructive (NDE). Chaque PSV QTec s'intègre parfaitement dans le monde de l'IAO en fournissant des interfaces pour les géométries 3D, l'analyse modale et l'automatisation. Les vibromètres à balayage 3D PSV QTec sont disponibles en version compacte pour ordinateur portable ou en tant que station de travail pratique de type rack.
Points forts
- Mesure des vibrations plein champ sans contact avec une résolution spatiale de type FEM
- Meilleur SNR sur les surfaces d'ingénierie

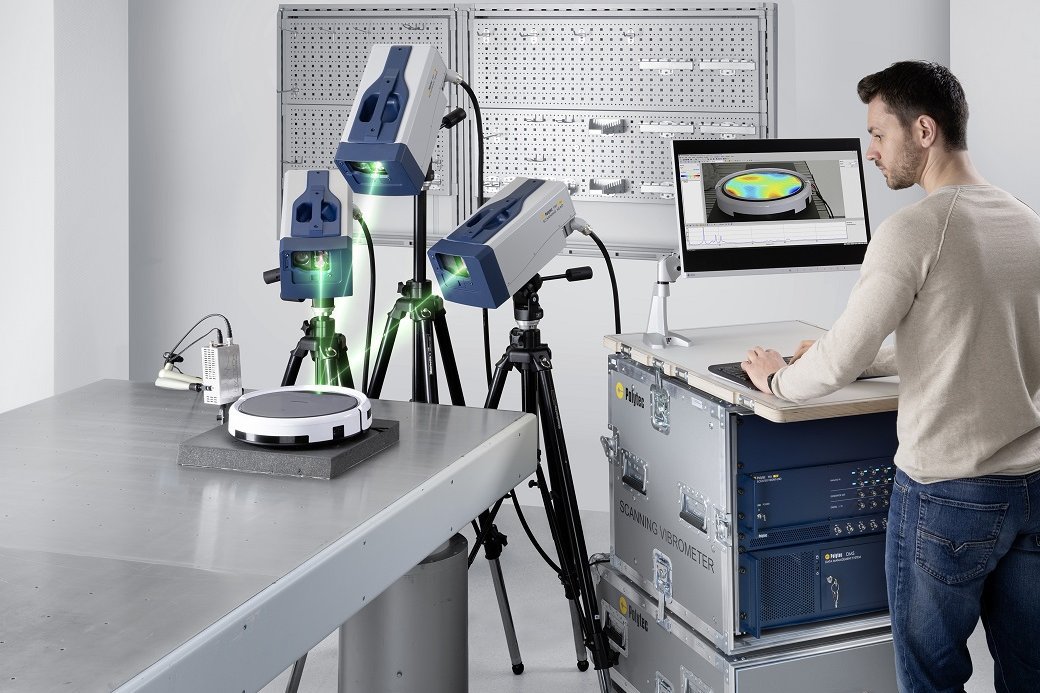

- Mesure jusqu'à 10 fois plus vite sur les surfaces d'ingénierie
- Outils de vision industrielle pour une configuration facile
- Interfaces CAE professionnelles pour la validation de modèle
- Gestion avancée de la géométrie pour une présentation significative des résultats
- Analyse modale avec excitation MIMO et 8 voies d'entrée
- Interface ouverte pour votre application
- Disponible en version compacte pour ordinateur portable et en station de travail de type rack
Des résultats plus rapides grâce à l'interférométrie multivoies QTec®
La technologie brevetée QTec® améliore considérablement la qualité du signal du vibromètre laser infrarouge (SWIR). Elle offre la plus haute sensibilité optique pour des mesures de haute fidélité sur toutes les surfaces, ce qui réduit considérablement le temps de test - même sur des objets sombres, biologiques, en rotation ou en mouvement. Cette technologie laser sûre est idéale pour les applications exigeantes également sur des cibles éloignées. QTec® rend les mesures de vibration plus rapides, plus faciles et plus fiables que jamais - pour les résultats les plus robustes et sans erreur.
Personnalisez votre vibromètre à balayage tri-axes
Avec les accessoires adaptés, vous pouvez mesurer les plus petits composants, localiser et déclencher sur des bruits, maîtriser même les géométries et les configurations de mesure complexes et mesurer dans des conditions difficiles sur banc d'essai ou en soufflerie. Les outils de vision industrielle simplifient la configuration des tests et les interfaces professionnelles d'IAO prennent en charge la validation des modèles d'éléments finis FE, permettant l'importation directe de fichiers de géométrie. La manipulation avancée de la géométrie permet une présentation significative des résultats, offrant un aperçu précis de votre structure vibrante, de son comportement dynamique et acoustique.

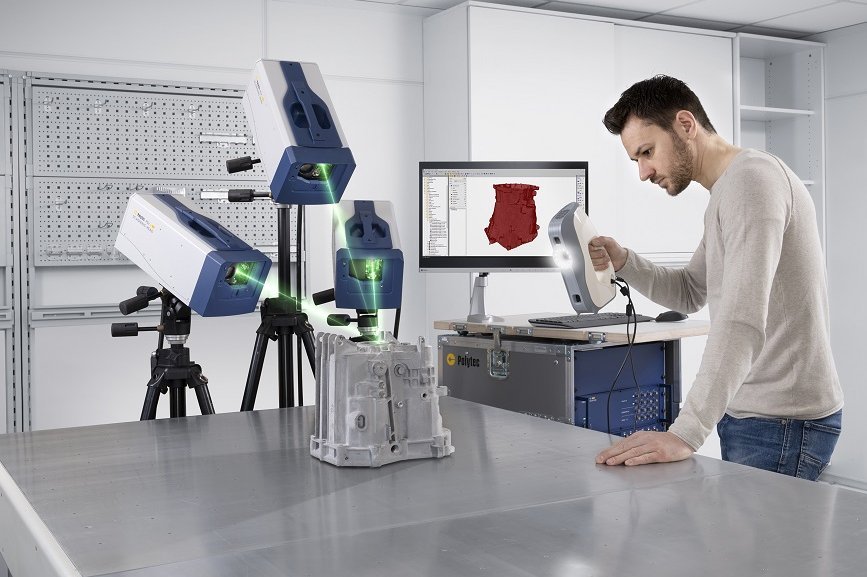

Alignement automatique 3D
Grâce aux nouvelles techniques de vision, l'utilisation des vibromètres laser à balayage est aussi facile que celle des capteurs de vibration monopoint. Cela réduit au minimum les besoins de formation pour la réalisation des mesures. Afin d'obtenir des données fiables, notamment lors de tests à haute fréquence sur des outils médicaux ou pour mesurer les contraintes et les déformations, l'alignement automatique des trois lasers superposés est essentiel. Dans ce cas, la fonction de vision "3D alignment scan" garantit une précision de l'ordre du µm en X, Y et Z, ce qui permet d'accélérer la mise en place des tests et d'obtenir des résultats de mesure très fiables.
L'interférométrie à trajets multiples QTec® pour une mesure rapide et efficace des vibrations
Accessoires et composants
Accessoires optiques
PSV-G-600 : Unité de balayage de géométrie
Capteur de distance laser intégré pour mesurer la géométrie de l'échantillon.
PSV-A-535 : Fenêtre avant
Protège le mécanisme de balayage de la poussière, le vent et l'excitation acoustique à des niveaux de dB élevés.
A-MIR-xxxx : Sets de miroirs
Les sets de miroirs Polytec sont de différentes tailles pour vous aider à configurer votre mesure.
Trépieds, bancs d'essai, positionnement
VIB-A-T02 : Trépied avec tête panoramique / inclinable
PSV-A-T34 : Trépied de table

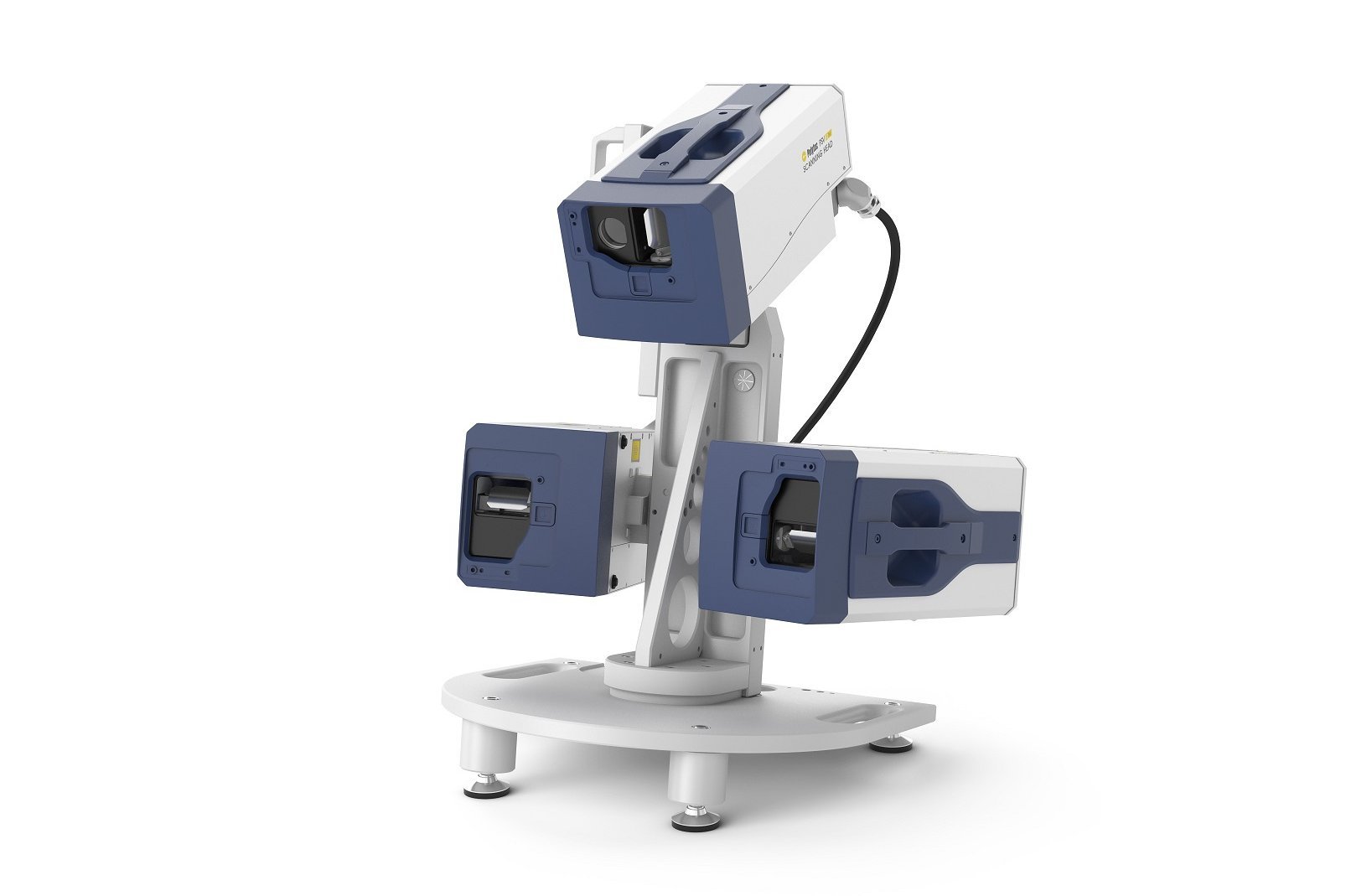

Trépied de table rigide pour 3 têtes de mesure PSV. Fournit une configuration optimisée pour des performances dans le plan avec de petites pièces.
PSV-A-T35 : Trépied de table
Trépied de table rigide de 3 têtes de mesure PSV. Fournit une configuration étroite optimisée pour des performances hors du plan avec de petites pièces.

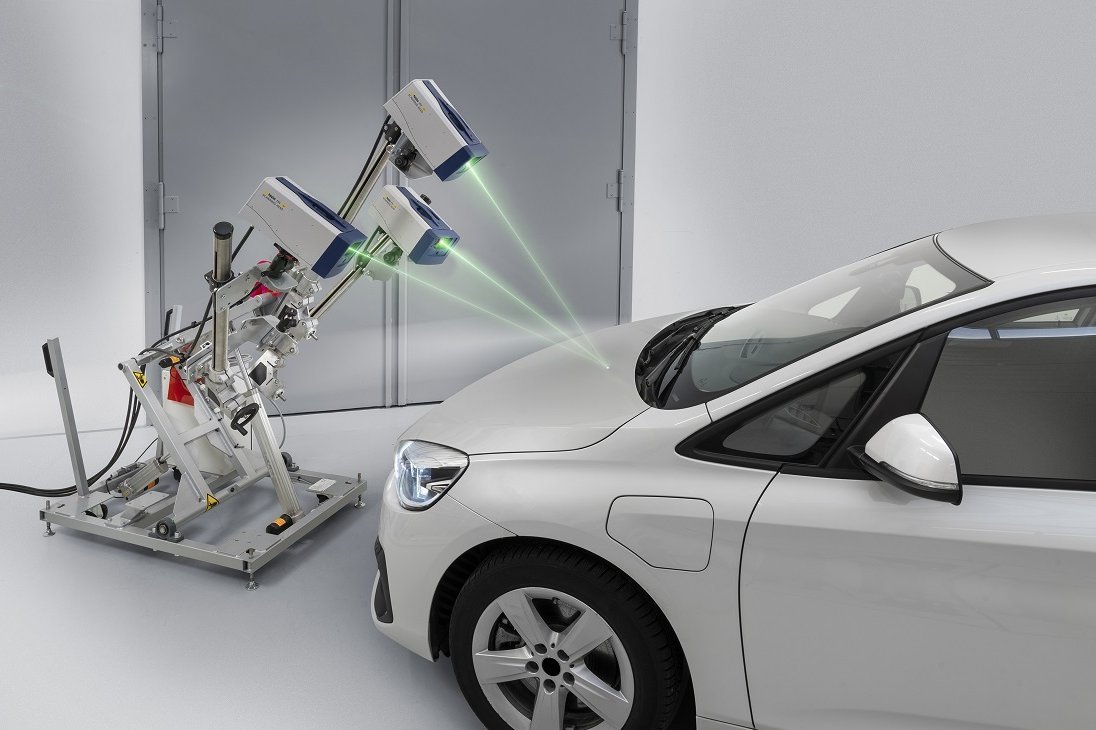

PSV-A-T51 : Trépied motorisé
Support motorisé pratique pour les 3 têtes de mesure PSV.
Miscellaneous
PSV-A-015/016 : Rack système
Poste de travail mobile ergonomique avec rangement pour toutes les pièces et accessoires.
Contrôle du scanner externe
Permet un contrôle supplémentaire des miroirs de balayage par des signaux de tension externes.
VIB-A-HEAD : Casque audio
Casque avec limiteur de bruit pour écouter le signal du vibromètre.
PSV-A-430 : Unité de porte acoustique
Active l'ouverture de la porte si un bruit dépasse un certain seuil. Convient aux applications de déclenchement d'événements telles que les mesures de crissement de frein.
SAM Marteau Modal Automatique évolutif
Excitation de l'échantillon pour des essais modaux expérimentaux avec niveau de force répétable. Système configurable et évite les doubles coups de manière fiable.
A-RET-xxxx : Accessoires rétro-réfléchissants
Sprays, rubans, feuilles et microbilles de verre pour améliorer le rapport signal/bruit lors de la mesure de surfaces non réfléchissantes.
Produits associés
Vibromètre laser à balayage PSV QTec
Les vibromètres à balayage PSV QTec portent la cartographie vibratoire plein champ à un niveau supérieur grâce à une sensibilité optique inégalée ! La technologie innovante et brevetée QTec® basée sur un laser infrarouge (SWIR) permettant d'obtenir des mesures fiables sur toutes les surfaces, du courant continu à 25 MHz. Le PSV QTec réduit considérablement les temps de mesure - en particulier sur les objets sombres, biologiques, rotatifs ou en mouvement, en déterminant les formes de déflexion opérationnelle et les modes propres pour les essais NVH, acoustique, dynamique structurelle, ultrasons, validation FEM et NDT.
Vibromètre à balayage PSV-500-3D
Le vibromètre à balayage PSV-500-3D mesure la dynamique 3D dans la recherche et le développement de produits de manière fiable et précise. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Les formes de déflexion et les modes propres détectés vous aident dans tous les domaines, depuis les problèmes de NVH, d'acoustique et de dynamique structurelle jusqu'aux analyses par ultrasons, à la validation FEM et aux essais non destructifs du courant continu à 25 MHz.
Vibromètre à balayage PSV-500
Le vibromètre laser à balayage PSV mesure sans contact les vibrations sur l'ensemble d'une surface avec une précision laser. Son laser HeNe visible offre un rapport signal/bruit exceptionnel sur les surfaces réfléchissantes et est idéal pour les petits échantillons ou sous l'eau. Cette solution flexible permet aux chercheurs et développeurs de maîtriser facilement les tâches de mesure vibratoire les plus complexes - du courant continu à 25 MHz. Détectez et visualisez les formes de déviation opérationnelles et les modes propres avec ce vibromètre laser de pointe. Augmentez les capacités de votre système 1D en un système 3D complet pour répondre à de nouveaux besoins.
RoboVib Station d'Essai Robotisée
En combinant un vibromètre à balayage 3D avec un robot industriel, le RoboVib® vous propose une station de mesure automatisée pour de la mesure de composants complexes jusqu'à l'intégralité des carrosseries de véhicule. Réduisez considérablement la durée et les coûts des essais, ainsi que les délais de commercialisation, dans le cadre de l'analyse modale expérimentale. Réalisez des essais complets à 360° sur la carrosserie d'un véhicule, par exemple, en un ou deux jours seulement et en une nuit, au lieu de plusieurs semaines de préparation avec les montages d'essai classiques.
PolyWave
PolyWave – logiciel évolutif pour une analyse étendue des vibrations, optimisé pour le traitement continu des données de mesure vibratoire générées avec les vibromètres laser Polytec.
Automatisation
Polytec propose des interfaces et des options intuitives et puissantes pour le contrôle à distance et l'automatisation de l'acquisition et de l'évaluation des données de mesure. Accélérez vos tests en automatisant les mesures et évaluations récurrentes, en les intégrant dans votre propre logiciel de test via un pilote, en ajustant à distance les paramètres de mesure, en interrogeant et en surveillant l'état de l'appareil et bien plus encore.
