以 3D 方式表征柔性电子器件 的特性
以 3D 方式表征柔性电子器件 的特性

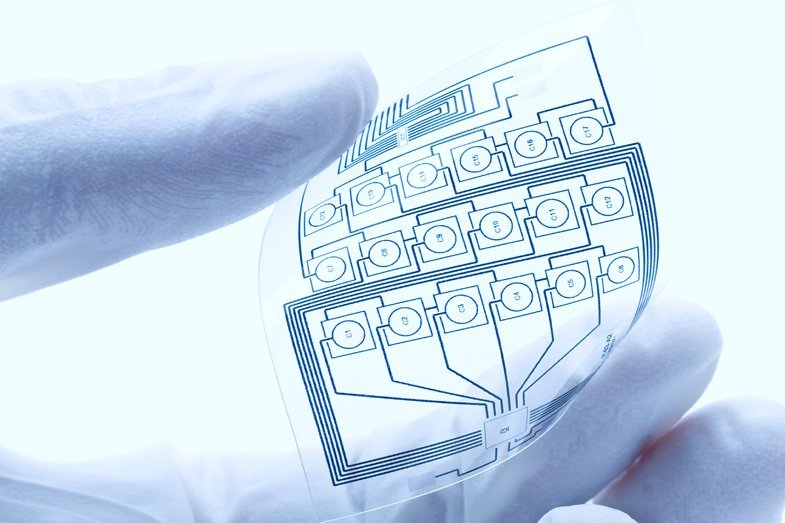

柔性电子技术在可穿戴设备、薄膜太阳能电池、射频识别 (RFIDs) 和用于汽车仪表板或医疗应用的显示器领域开辟了新的应用领域。 对于所有这些用例,产品可靠性是一个关键的质量指标。 此外,对信号处理、通信和能源产生的组件的需求也在不断增加。 对于此类应用,白光干涉法允许一次扫描混合柔性电子产品的整个表面。 光学和非破坏性测量方法代表印刷电子产品的形状参数、粗糙度和结构细节,有助于确保电子产品的质量和功能。






印刷电子产品的形状参数和表面粗糙度

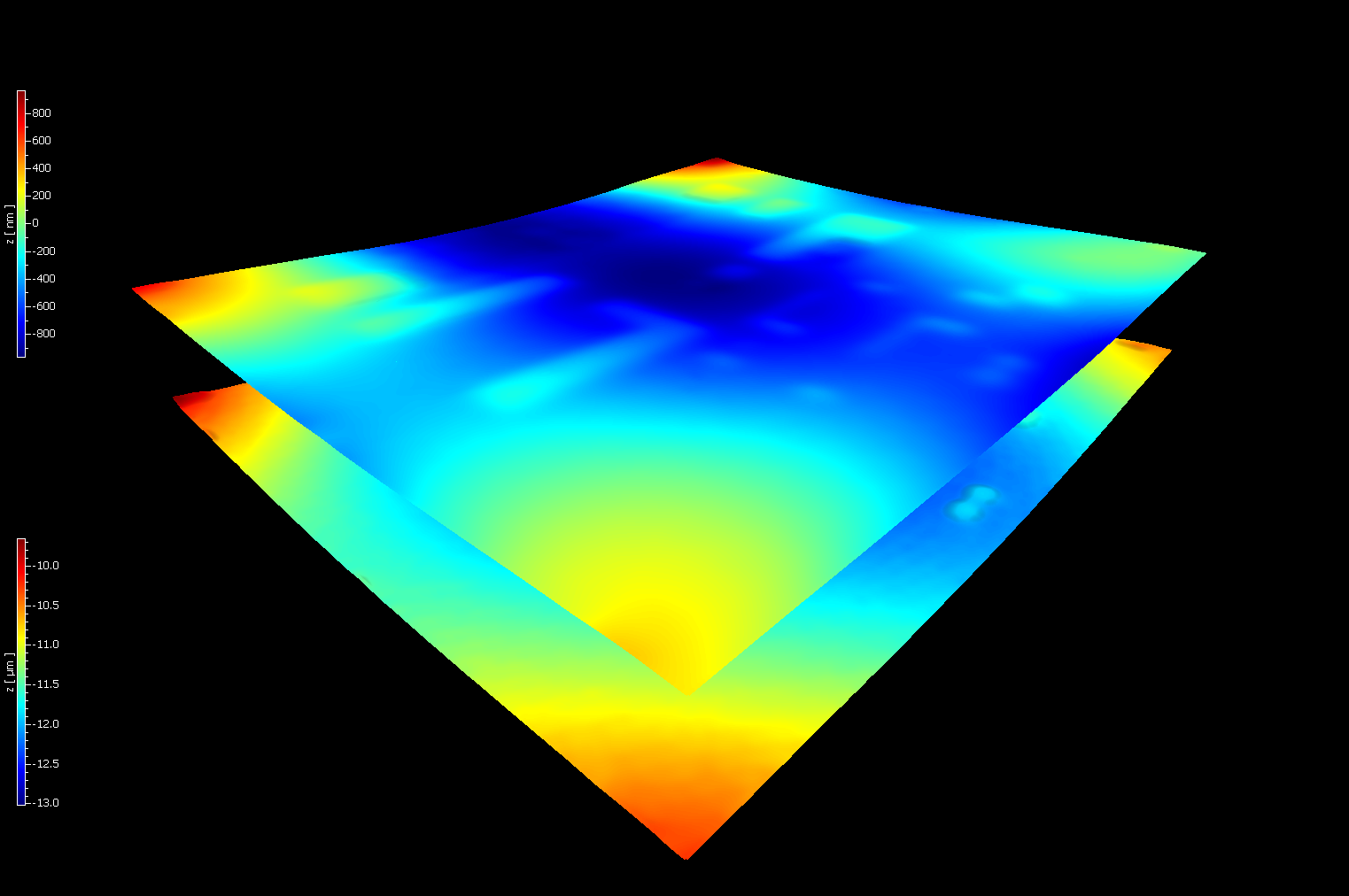

扫描表面和评估 3D 高度信息可以快速可靠地表征印刷和柔性电子产品。 Polytec 的 3D 表面计量解决方案为电子质量和印刷电子工艺稳定性提供了有意义的数据。先进的颜色信息模式有助于确定缺陷和对其进行定位。
对于在线集成以及柔性电子产品的半自动化或全自动制造工艺,TopMap 传感器头可以轻松集成到生产线中,为在线检测提供定制的解决方案。根据需要,用户可以管理和加载预定义的测量设置,从而使用测量配方在生产级别实现一键式检查。我们的 PolyXperts 很乐意在所有项目阶段提供帮助,例如使用开放式软件架构开发自定义例程和评估。
有关如何掌握柔性电子产品的导电粘合的更多信息,请访问 Polytec PT 以了解聚合物技术解决方案。
微电子学的三维表征
Dear visitor, in order to be able to watch our videos please accept the cookies. All information about the usage of cookies can be found in our privacy policy
相关产品
TopMap Micro.View
TopMap Micro.View是易于使用且紧凑的光学轮廓仪。 选择Micro.View作为具有成本效益的质量控制解决方案,用于精密工程的表面分析,检查粗糙度,微结构和更多表面细节。
TopMap Micro.View+
TopMap Micro.View +是模块化设计的新一代光学表面轮廓仪,能够以最高精度可靠地测量有关表面光洁度和微观结构的最具挑战性的分析任务。焦点查找器和焦点跟踪器有助于保持样品始终聚焦,全电动定位装置随时准备自动化。了解更多!
TopMap Pro.Surf+
Polytec 新的一体化系统。白光干涉仪的精度,加上色彩共焦传感器,足以克服一台装置上已确定的形状偏差和任意粗糙度。Pro.Surf + 用于测量大面积外形,并且在这样做时,还可以表征纳米分辨率的结构。
