Mesurer des longueurs sur un matériau continu
La détermination de la vitesse constitue la base de la mesure de longueur. La longueur est déterminée à partir de la courbe de vitesse au cours du cycle d'exploitation du produit mesuré. Un vélocimètre laser de surface (LSV) détecte automatiquement si le matériau se trouve sur le point de mesure et peut lancer ou arrêter la mesure de longueur en conséquence. Pour une précision de mesure maximale, le LSV vous permet de raccorder des barrières optiques pour lancer ou arrêter la mesure de longueur. Vous pouvez également relier plusieurs barrières optiques entre elles, offrant une multitude de possibilités d'applications. Par exemple, pour pouvoir commander la mesure de longueur à l'aide des deux entrées de déclenchement et optimiser ainsi la précision ou supprimer toute source d'erreur, par retard et temps d'arrêt.
Les LSV de Polytec sont parfaitement adaptés, car ils réalisent des mesures sur presque toutes les surfaces et sont insensibles aux surfaces sales. Le processus de mesure sans contact permet de supprimer les impacts négatifs d’une mesure à contact tels que la pertede précision due au glissementet l’usure. Ici, le produit à mesurer reste intact. Autre avantage des systèmes Polytec : le concept d'interface flexible donnant la valeur de longueur via sortie codeur, interfaces série, réseau Ethernet ou encore Profibus et Profinet.
Mesure de longueur
Dans l'industrie métallique, les LSV de Polytec sont utilisés pour différentes mesures de longueur :
- Vérification des produits finis découpés, par exemple barres, tubes, bobines, panneaux et platines
- Positionnement des plaques sous/sur pression pour gros tubes à soudure longitudinale
- Commande de coupe de scies fixes et mobiles et ciseaux
- Suivi des équipements en bande
Commande de scies à tube rotatives
Celles-ci sont de plus en plus utilisées. La lame de scie se déplace sur une trajectoire circulaire à la vitesse du tube. Les mouvements doivent coïncider exactement pour des vitesses allant jusqu'à 10 m/s. Le LSV de Polytec mesure sans glissement et sans usure la vitesse de déplacement du tube, afin de commander la scie à tube rotative. Outre une coupe parfaitement perpendiculaire, l'utilisation du LSV permet d'atteindre les tolérances de longueur.
Mesure optique de longueur et vitesse dans la production d'acier, d'aluminium et de métaux (EN)
Produits associés
ProSpeed LSV-2100 vélocimètre laser
Le capteur optique ProSpeed® LSV-2100 détermine le sens du mouvement et les conditions d'arrêt avec une précision laser. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 3 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
ProSpeed LSV-1100 vélocimètre laser
Le capteur optique ProSpeed® LSV-1100 mesure dans la direction d’avance du produit avec un laser de précision. Il mesure de manière fiable, même dans des conditions de production difficiles, avec de grandes distances de travail allant jusqu'à 1.5 m. Grâce au principe de mesure sans contact, ces capteurs laser éliminent les problèmes courants des méthodes traditionnelles de mesure par roue de contact, tels que l'endommagement des surfaces délicates, le glissement et la dilatation thermique, et fonctionnent sur presque toutes les surfaces.
Autres applications dans le domaine de l'acier, aluminium, métaux
- Allongement
![Elongation process in a steel or aluminum mill with in-line laser sensors]( "Elongation process in a steel or aluminum mill with in-line laser sensors")
Elongation process in a steel or aluminum mill with in-line laser sensors - Différence de vitesse
![Differential speed measurement in rolling mills using non-contact laser sensors]( "Differential speed measurement in rolling mills using non-contact laser sensors")
Differential speed measurement in rolling mills using non-contact laser sensors - Mesure de vitesse
![Optical speed measurement in an aluminum rolling mill for roller synchronization]( "Optical speed measurement in an aluminum rolling mill for roller synchronization")
Optical speed measurement in an aluminum rolling mill for roller synchronization - Contrôle de flux de masse
![Contrôle du mass flow en laminage à froid, mesure de l’allongement et du passage en skin pass avec capteurs laser]( "Contrôle du mass flow en laminage à froid, mesure de l’allongement et du passage en skin pass avec capteurs laser")
Contrôle du mass flow en laminage à froid, mesure de l’allongement et du passage en skin pass avec capteurs laser - Contrôle de matériau non destructif
![Non-destructive testing of steel tubes]()
- Pilotage de longueur de coupe
![Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams]( "Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams")
Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams - Coulée continue

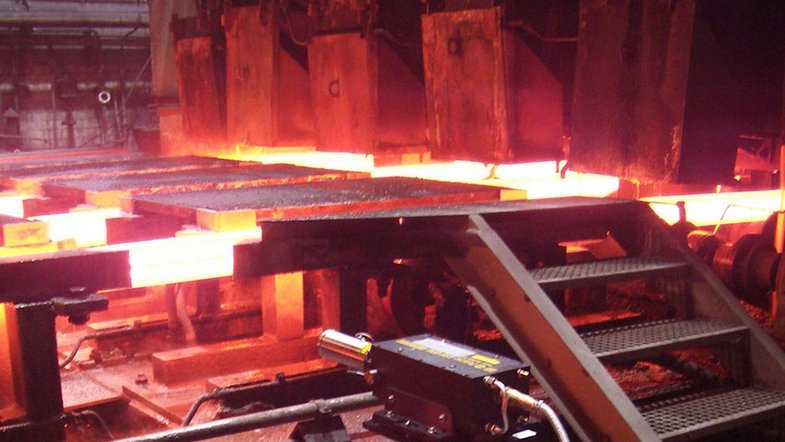

![Reliable process control for continuous casting: optical gauges for speed and length measurement]( "Reliable process control for continuous casting: optical gauges for speed and length measurement")
Reliable process control for continuous casting: optical gauges for speed and length measurement
