Effectuer une mesure MEMS précise directement sur wafer
Le test du wafer avant la séparation des puces permet le tri des mauvaises matrices au début du processus de production, contribuant ainsi à maintenir des coûts de production bas des MEMS tout en maintenant des niveaux élevés de rendement et de qualité. Alors que les procédures d'essai électrique sont standard ici, certaines tâches sont nécessaires pour vérifier directement la fonction mécanique, généralement par mesure optique.

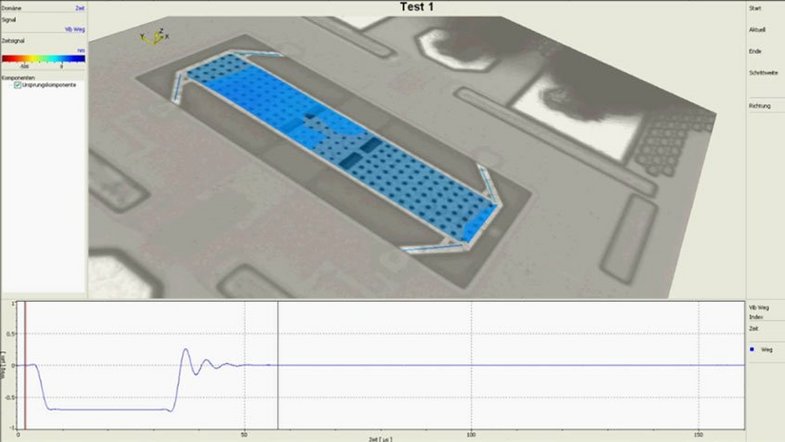

La technique de mesure optique de Polytec peut être intégrée en toute simplicité, sur presque tous les essais de wafer disponibles dans le commerce. Une station de diagnostic (semi) automatique combinée à un vibromètre laser à balayage sous microscope, par exemple l'analyseur de microstructures Polytec, permet d'effectuer une mesure précise et rapide du comportement dynamique de MEMS, directement sur le wafer. Vous obtenez ainsi un haut débit et disposez d'un outil essentiel de suivi du processus de production.
Domaine temporel du comportement des commutateurs RF

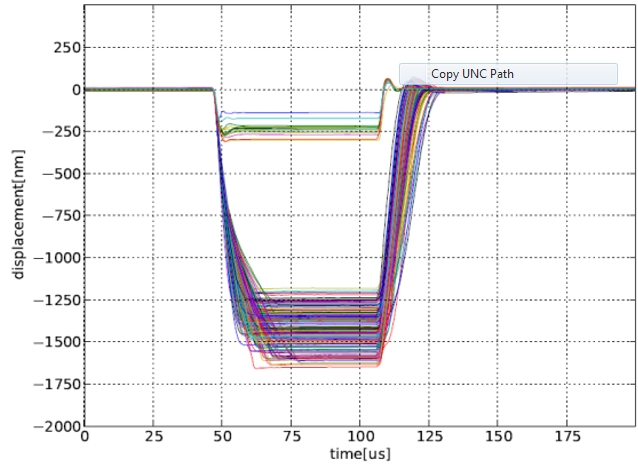

Mesure du domaine temporel des commutateurs RF-MEMS au niveau du wafer
Microstructure characterization
Produits associés
Analyseur de microstructures MSA-600
Système de mesure tout-en-un pour la caractérisation 3D statique et dynamique des MEMS et des microstructures - maintenant jusqu'à 8 GHz. Le MSA-600 améliore les processus de développement et de contrôle qualité. Intégré aux stations sous pointes disponibles dans le commerce, il permet des tests au niveau des wafer.
MSA IRIS service de mesure
Cette toute nouvelle technologie de mesure brevetée permet une analyse complète et représentative des MEMS encapsulés en Si, en mesurant la dynamique à travers les bouchons en silicone. Nos PolyXperts sont impatients de recevoir vos échantillons pour des tests modaux, des études de faisabilité et vous conseiller à toutes les phases, du développement au prototypage en passant par la fabrication de vos microstructures encapsulées.
Analyseur de microstructures 3D MSA-100
L'analyseur de microstructures saisit simultanément des composantes vibratoires dans les trois directions spatiales. Le système de mesure optique permet une analyse vibratoire 3D à haute résolution du courant continu jusqu'à 25 MHz avec des résolutions d'amplitude de l'ordre du sous-picomètre, pour les composantes vibratoires dans le plan et hors du plan.
Autres applications dans le domaine de la micro technologie et la nanotechnologie
