Caractériser en temps réel des transducteurs ultrasoniques
Les transducteurs ultrasoniques conçus à partir de microstructures sont des conducteurs prometteurs pour l’usage médical, on distingue essentiellement les PMUT et les CMUT (Transducteurs Piézoélectriques Micro-usinés Ultrasoniques, ou Transducteurs Capacitifs Micro-usinés Ultrasoniques)
Par rapport aux éléments classiques, les CMUT possèdent leurs propres caractéristiques. La forme vibrante de la membrane permet de réduire l'impédance mécanique des transducteurs et d'améliorer le transfert d'énergie vers le milieu ambiant. En outre, la micro-fabrication permet de produire des CMUT en série à moindre coût grâce à la technique des semi-conducteurs. Le circuit semi-conducteur peut être directement intégré à la même puce afin de créer facilement, des configurations grand format 1D ou des configurations réseau complexes 2D.
Polytec Magazine
Simulation vs. measurement
FEM simulation and measurement validation of an ultrasound transducer
Diagnosis in a breath
Non-destructive measurements for determining the performance of a CMUT ultrasound transducer
Determining the spatial pressure field on cMUT
Des procédés combinés sont souvent utilisés pour caractériser de nouveaux transducteurs ultrasoniques. Des simulations d'éléments finis décrivent le comportement du transducteur en tenant compte du milieu environnant. Les vibromètres laser sous microscope, comme l'analyseur de microstructures MSA de Polytec, permettent de mesurer les prototypes de nouveaux transducteurs afin de déterminer le comportement de transfert de la surface du transducteur sonore. Vous apprécierez la grande largeur de bande de fréquence et la capacité de traitement en temps réel qui permettent de mesurer avec précision et fiabilité, notamment des phénomènes transitoires.
L'IMEC en Belgique a caractérisé à l'aide du MSA de Polytec un CMUT spécifique. En fonction des résultats, l’IMEC a déterminé le champ de pression spatial, sur un support de transmission, à l'aide du procédé intégral Rayleigh. Les résultats ont ensuite été confirmés avec des mesures hydrophones indépendantes.
Microstructure characterization
Produits associés
Analyseur de microstructures MSA-600
Système de mesure tout-en-un pour la caractérisation 3D statique et dynamique des MEMS et des microstructures - maintenant jusqu'à 8 GHz. Le MSA-600 améliore les processus de développement et de contrôle qualité. Intégré aux stations sous pointes disponibles dans le commerce, il permet des tests au niveau des wafer.
MSA IRIS service de mesure
Cette toute nouvelle technologie de mesure brevetée permet une analyse complète et représentative des MEMS encapsulés en Si, en mesurant la dynamique à travers les bouchons en silicone. Nos PolyXperts sont impatients de recevoir vos échantillons pour des tests modaux, des études de faisabilité et vous conseiller à toutes les phases, du développement au prototypage en passant par la fabrication de vos microstructures encapsulées.
Analyseur de microstructures 3D MSA-100
L'analyseur de microstructures saisit simultanément des composantes vibratoires dans les trois directions spatiales. Le système de mesure optique permet une analyse vibratoire 3D à haute résolution du courant continu jusqu'à 25 MHz avec des résolutions d'amplitude de l'ordre du sous-picomètre, pour les composantes vibratoires dans le plan et hors du plan.
Autres applications dans le domaine de la micro technologie et la nanotechnologie
- Test sur Wafer
![Deflection shape after modal testing microacoustic device on wafer level]( "Deflection shape after modal testing microacoustic device on wafer level")
Deflection shape after modal testing microacoustic device on wafer level - Vérification de prototype
![MEMS prototype testing, here a CMOS / MEMS co-integrated flow microsensor, (C) University of Louvain, Belgium]( "MEMS prototype testing, here a CMOS / MEMS co-integrated flow microsensor, (C) University of Louvain, Belgium")
MEMS prototype testing, here a CMOS / MEMS co-integrated flow microsensor, (C) University of Louvain, Belgium - Caractérisation SAW
![Dynamic measurement of a SAW surface acoustic wave filter]( "Dynamic measurement of a SAW surface acoustic wave filter")
Dynamic measurement of a SAW surface acoustic wave filter - Micro-mécanique
![Laser vibration measurement for testing micro-mechanical MEMS]( "Laser vibration measurement for testing micro-mechanical MEMS")
Laser vibration measurement for testing micro-mechanical MEMS - Fiabilité MEMS
![Vibration measurements for reliability testing on MEMS in a vacuum chamber]( "Vibration measurements for reliability testing on MEMS in a vacuum chamber")
Vibration measurements for reliability testing on MEMS in a vacuum chamber - MEMS pour biomédical

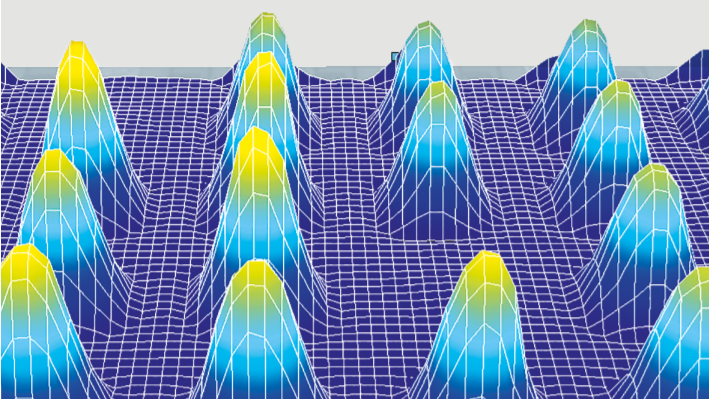

![Deflection shape of cMUT transducer array, University of Alberta]( "Deflection shape of cMUT transducer array, University of Alberta")
