高速条件下の非接触振動測定

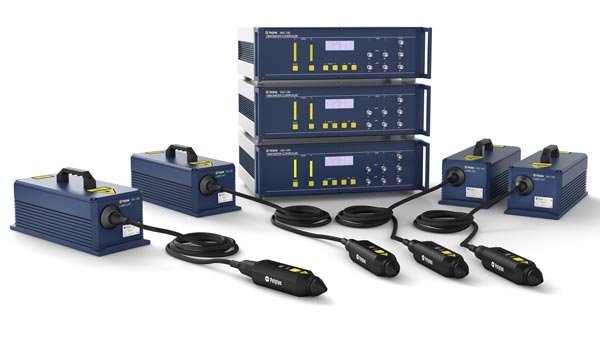

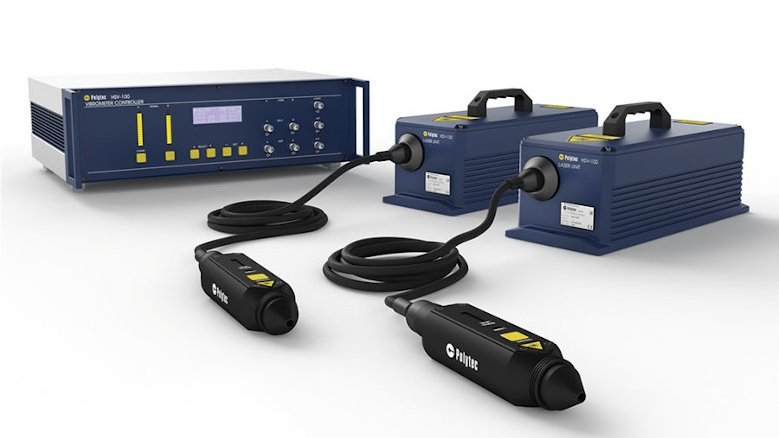

高速レーザドップラ振動計 HSV-100 は、最大 40 m/s までの変位と振動速度を同時に測定できます。HSV をマルチチャンネル計測システムとして構成すれば、モータのテストベンチで異なる速度のバルブの昇降曲線を目的の値と比較するなど、多チャンネルのテストセットアップを正確に同期させて行うことができます。同時に、キロヘルツ領域のバルブバウンスやシリンダ間のタイミングなどの現象を調査することもできます。HSV-100に搭載されているデジタルデコーダは、低ノイズで明確な結果を得ることができ、テストベンチの振動を補正することができます。
特長
- リアルタイムでの高分解能差動測定
- 振動速度と変位の非接触測定
- コンパクトなセンサヘッドで、狭所での測定も可能。測定距離は可変。
- 測定周波数帯域:50kHz、250kHz(オプション)
- 測定ポイントを視認できる可視光レーザ
- モータテストベンチ用 レーザ屈折ユニット(オプション)
- 任意のチャンネル数で正しい位相関係を保持した同期測定
- 振動速度と振動変位信号の同時出力

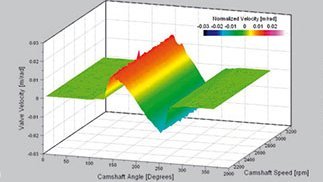

バルブトレインの測定
アクセサリーとコンポーネント
光学アクセサリ
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_920352aac9.jpg)
HSV-AK-800 Beam Steering Unit
レーザ屈折ユニット。特にバルブトレイン測定アプリケーションにおいて、レーザ光の調整が容易になりました。HSV-I-100-FF センサヘッドと互換性があります。
![Vibrometer accessory - set of mirrors for customized vibrometer test setups Vibrometer accessory - set of mirrors for customized vibrometer test setups](/fileadmin/_processed_/1/5/csm_a-mir-xxxx-01_028f422a34.jpg)
A-MIR-xxxx Mirror Sets
ポリテックのミラーセットには、様々なサイズのミラーが含まれており、測定時のセットアップをサポートします。
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_a78d6060b0.jpg)
OFV-036-M Pan/Tilt Adjustable Mirror
ミラーの直径は25mmです。
三脚、テストスタンド、ポジショニングステージ
![Vibrometer accessory tilt stage Vibrometer accessory tilt stage](/fileadmin/_processed_/a/7/csm_VIB-A-P01-Tilt-Stage_382250c8fa.jpg)
VIB-A-P01 Tripod Mountable Tilt Stage
三脚取付可能なチルトステージ
![Vibrometer accessory 2-axis stage plus tilt function Vibrometer accessory 2-axis stage plus tilt function](/fileadmin/_processed_/3/9/csm_VIB-A-P02-2-Axis-Stage-X-plus-Tilt_9854dc3e54.jpg)
VIB-A-P02 Tripod Mountable Traverse/Tilt Stage
三脚取付可能なトラバース/チルトステージ
![Vibrometer accessory positioning stage Vibrometer accessory positioning stage](/fileadmin/_processed_/9/7/csm_VIB-A-P06-01_546b36d854.jpg)
VIB-A-P06 Tripod Mountable X/Y/Tilt Stage
三脚取付可能なX/Y/チルトステージ
![Vibrometer accessory pan/tilt adjustable mounting plate Vibrometer accessory pan/tilt adjustable mounting plate](/fileadmin/_processed_/d/b/csm_VIB-A-P07-01_74b6964fc1.jpg)
VIB-A-P07 Pan/Tilt Adjustable Mounting Plate
工業用生産ラインでの設置に。傾斜角と回転角を±1.3°の範囲で微調整可能。
![](/fileadmin/website/vibrometry/image/VIB-A-T02-01.jpg)
VIB-A-T02 Tripod with Pan/Tilt Head
パン/チルトヘッド付き三脚
![](/fileadmin/_processed_/9/d/csm_VIB-A-T05-01_8c77aaeece.jpg)
VIB-A-T05 Tripod with Geared Pan/Tilt Head
ギア付きパン/チルトヘッド付き三脚
![Flexible arm with magnetic base Flexible arm with magnetic base](/fileadmin/website/vibrometry/image/VIB-A-T39-s01.jpg)
VIB-A-T39 Flexible Arm with Magnetic Base
フレキシブルアーム(マグネットベース付)
その他
![Laser protection glasses recommended for wavelengths 650…700 nm Laser protection glasses recommended for wavelengths 650…700 nm](/fileadmin/_processed_/8/e/csm_A-LAG-0633-01_9100c5a2e8.jpg)
A-LAG-0633 Laser Adjustment Goggle
レーザ保護メガネ
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_4875435ed5.jpg)
A-RET-xxxx Retro-Reflective Supplies
レーザ反射材各種
