正確な伸長値の測定と制御

製品の伸長処理は製品の品質やその他の工程に影響を与えるため、伸長値を正しく測定し、制御することが重要です。伸長値が低すぎる場合は、次の処理工程の要件を満たすことができない場合があります。一方、伸長値が高すぎる場合、破損など製品の特性にネガティブな影響を与える可能性があります。伸長値は処理工程の前と後の両方において測定された速度の結果に基づいて計算されます。
ポリテックのLSVはほぼあらゆる表面上で測定を行うことができるので、たとえ汚れた表面であっても影響を受けません。非接触測定技術が、滑りや磨耗などのネガティブな影響を受けることなく正確な測定を実現しています。製品自体に傷を与えることもありません。

ポリテックのレーザーセンサーは、非接触で伸びのプロセス制御を可能にし、歩留まりの向上とスクラップの削減につながります！

ポリテックのレーザー高精度プロセスモニタリングによる圧延機の伸び制御
ポリテックのレーザー高精度プロセスモニタリングによる圧延機の伸び制御
レーザーセンサーによる優れた伸びプロセス制御：スリップなし、摩耗なし、製品表面への影響なし
レーザーセンサーによる優れた伸びプロセス制御：スリップなし、摩耗なし、製品表面への影響なし

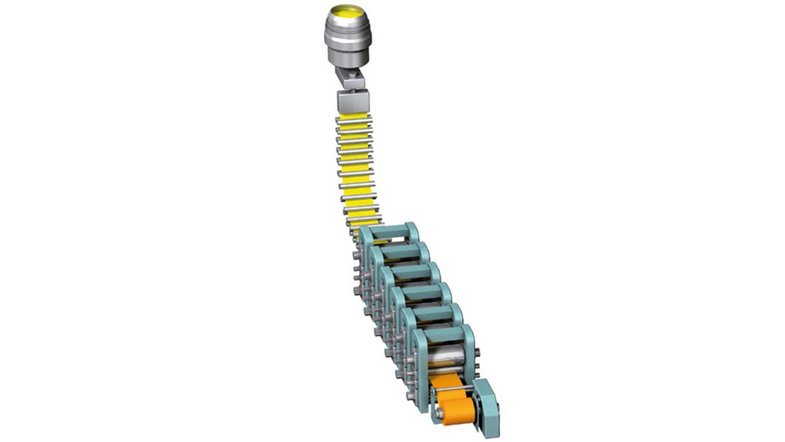

伸びと圧延プロセスにおけるレーザー測定の代表的な用途
伸びと圧延プロセスにおけるレーザー測定の代表的な用途
ポリテックのレーザー高精度プロセスモニタリングによる圧延機の伸び制御
ポリテックのレーザー高精度プロセスモニタリングによる圧延機の伸び制御
レーザーセンサーによる優れた伸びプロセス制御：スリップなし、摩耗なし、製品表面への影響なし
レーザーセンサーによる優れた伸びプロセス制御：スリップなし、摩耗なし、製品表面への影響なし
伸びと圧延プロセスにおけるレーザー測定の代表的な用途
伸びと圧延プロセスにおけるレーザー測定の代表的な用途

非接触測定と伸びモニタリング

ポリテックのレーザ表面速度計 （LSV） は、伸長測定に最適な装置です。どんな製品表面でも確実に測定でき、ほこりや油分の多い粗い生産環境でも測定できます。非接触で測定できるため、スリップや摩耗など、測定精度に悪影響を及ぼす要因を即座に排除できます。速度測定の精度が向上することで、速度差の監視がより適切になり、伸長プロセスに対する洞察が深まり、製品の品質が向上すると同時に、無駄が削減されます。

Stand-off distance, depth of field, accessories?

見積依頼
伸びプロセス制御のためのインラインレーザー光学測定
伸びプロセス制御のためのインラインレーザー光学測定

スキンパスと伸長度の測定

ポリテックの LSV は、金属産業における伸びプロセス、特にスキンパス圧延機や延伸圧延機でのスキンパス度測定用センサとして定評があります。冷間ストリップのスキンパス圧延では、圧延スタンドの入側と出側におけるストリップ速度の差によってスキンパス度が決定されます。この速度差は、従来は伸び制御用のタコメータを使って機械的に測定されていました。ポリテックの LSV を 2 台使用することで、スリップや摩耗による測定誤差の発生を防ぐことができます。また、測定されたスキンパス圧延度は、ロールを調整するための制御パラメータとして使用できます。ポリテックの光学式伸びセンサを使用したドイツの大手ステンレス鋼メーカーは、スキンパス度測定の不確かさがわずか ± 0.02% であることを確認しています。

お問い合わせ
Line-integrated laser sensor for elongation process control
Line-integrated laser sensor for elongation process control

スキンパスと伸長度の測定

ポリテックのLSVは、金属産業において、圧延ミルまたはスキンパスミルにおけるスキンパス度を測定するために使用されています。冷間圧延/スキンパス圧延ロールにおけるスキンパス度は、従来タコジェネレータを使用して機械的に測定された圧延スタンドの入力および出力のストリップ速度の差によって算出されていました。ポリテックのLSVはロールの滑りやセンサ自身の摩耗がないため、スキンパス度を±0.02％の誤差範囲で正確に測定することができます。

Typical applications for laser measurement in elongation processes
Typical applications for laser measurement in elongation processes

アルミニウム製造工程における速度同期

アルミニウムの製錬、製造プロセスにおいて、ポリテックの非接触式レーザドップラ測定技術をベースにしたLSVを使用すれば、圧延時のアルミシートの速度/長さを測定することができます。LSVの測定値を用いて製造プロセスを制御できます。

LSVレーザ表面速度計の代表的な用途としては、伸び加工におけるレーザ表面速度計があります。

  1. 逆転冷間圧延機でのマスフローと伸び制御のための入出庫速度測定
  2. 20ハイロールミルスタンドでのマスフロー・伸び制御のための入・出口速度測定
  3. テンパー/スキンパスミルにおける伸び制御のための出入り速度測定

鉄鋼、金属、アルミの生産工程での非接触測定 (EN)

Dear visitor, in order to be able to watch our videos please accept the cookies. All information about the usage of cookies can be found in our privacy policy

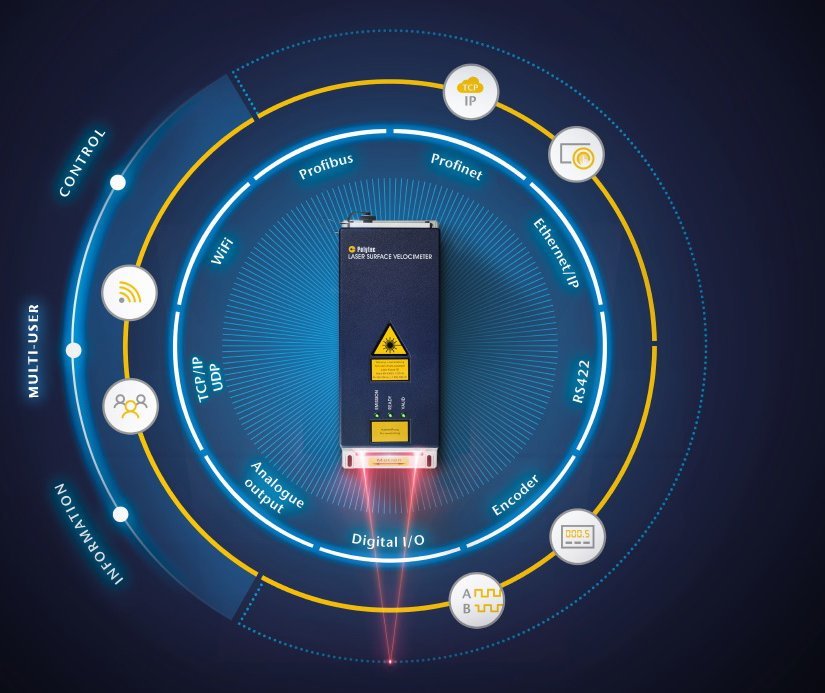

プロスピードLSV光学式長さ・速度センサーの接続性とインターフェースコンセプトの強化
プロスピードLSV光学式長さ・速度センサーの接続性とインターフェースコンセプトの強化
サイクリックまたはアサイクリックのデータ交換を使用したPROFINETによる自動化方法のステップバイステップガイド
サイクリックまたはアサイクリックのデータ交換を使用したPROFINETによる自動化方法のステップバイステップガイド
入力アドレスの周期測定データを直接リンクし、ヒューマン・マシン・インターフェース（HMI）に表示することができる。
入力アドレスの周期測定データを直接リンクし、ヒューマン・マシン・インターフェース（HMI）に表示することができる。
プロスピードLSV光学式長さ・速度センサーの接続性とインターフェースコンセプトの強化
プロスピードLSV光学式長さ・速度センサーの接続性とインターフェースコンセプトの強化
サイクリックまたはアサイクリックのデータ交換を使用したPROFINETによる自動化方法のステップバイステップガイド
サイクリックまたはアサイクリックのデータ交換を使用したPROFINETによる自動化方法のステップバイステップガイド
入力アドレスの周期測定データを直接リンクし、ヒューマン・マシン・インターフェース（HMI）に表示することができる。
入力アドレスの周期測定データを直接リンクし、ヒューマン・マシン・インターフェース（HMI）に表示することができる。

ハウツー PROFINETによるセンサの統合と自動化

複雑な自動化されたPLC制御環境でのセンサやアクチュエータの使用は、デバイスがPROFINETやEtherNet/IPのようなフィールドバスインタフェースを装備していれば、オートメーションエンジニアにとって必要かつ容易なことです。フィールドバスインタフェースを使用すれば、わずか数クリックでアクチュエータやセンサを生産制御システムに簡単に統合できます。

ポリテックは長年にわたり、PROFIBUS、PROFINET、EtherNet/IP のゲートウェイを提供してきました。PROFINET および EtherNet/IP を LSV センサヘッドに統合することで、リアルタイムでのサイクリックな計測データ取得だけでなく、パラメータのアサイクリックな書き込みやレーザの制御も可能になります。このアプリケーションノートでは、プロジェクトエンジニアリングソフトウェアTIA-Portalを使用し、ProSpeed® LSV PROFINETインターフェースをシーメンスPLC S7-300に統合し、サイクリック、アサイクリックのデータ交換をステップバイステップで説明します。

アプリケーションノート全文を読む
