Mit dem TopMap Micro.View+ hat Polytec für solche Anwendungen (Bild) ein hochauflösendes mikroskopbasiertes Weißlicht-Interferometer im Programm. Die zusätzlich zur Höhenmessung gelieferte Farbinformation (RGB) vom Messobjekt vereinfacht dabei die Fehlerzuordnung. Ausgestattet mit motorisierten x-, y- und z-Achsen, einem Verfahrbereich von 200 x 200 x 100 mm³ und einen ebenfalls motorisierten Objektiv-Revolver lassen sich Prüfabläufe automatisiert nach bestimmtem „Rezepten“ durchführen, die Probenhöhe kann bis auf 370 mm gemessen werden und der Messkopf ist auch separat direkt in der Fertigungslinie integrierbar.
Anwendungsbeispiel: Flexible Hybridelektronik

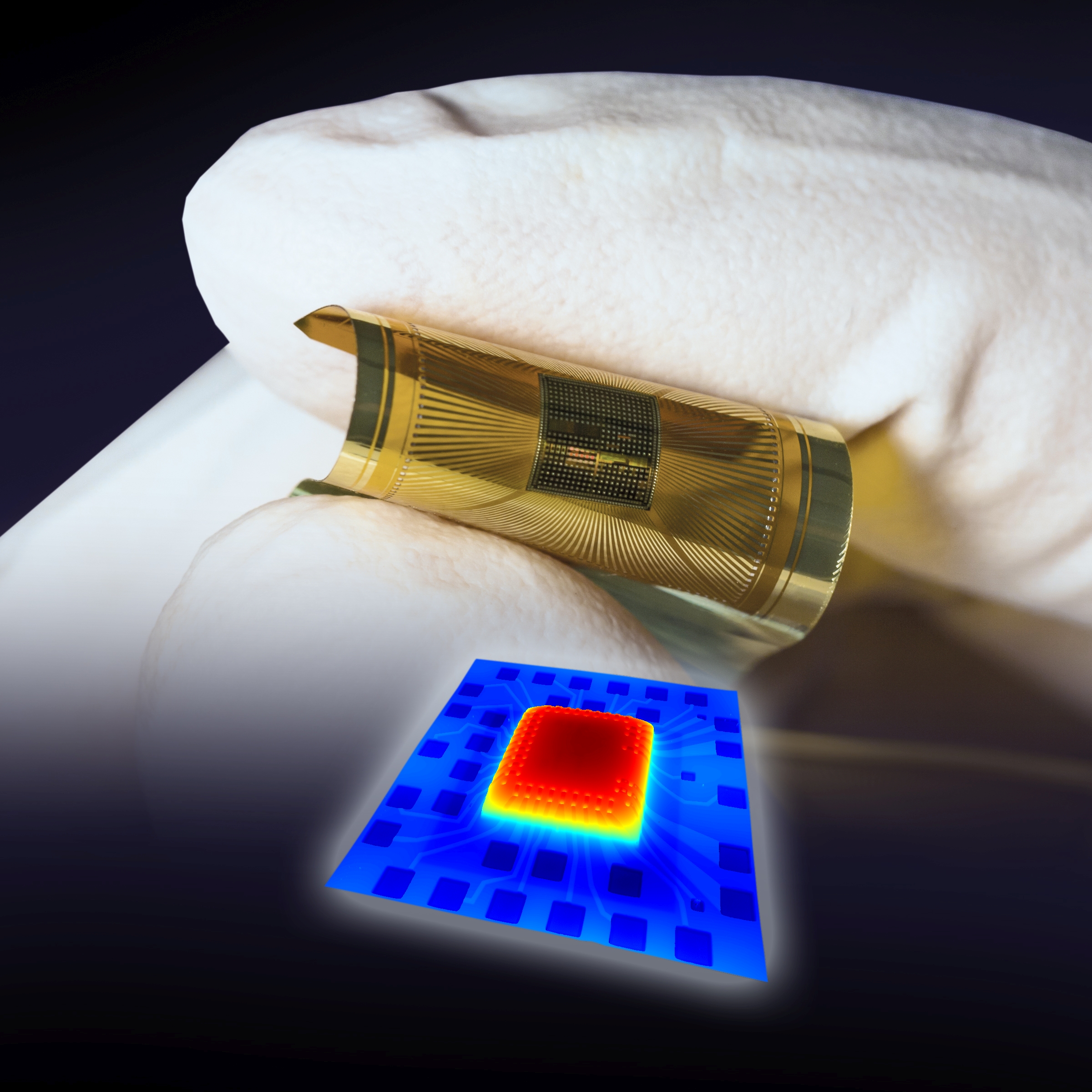

Beim Institut für Mikroelektronik Stuttgart (IMS CHIPS) hat sich das hochauflösende Prüfsystem bei der Überprüfung der Oberfläche flexibler Hybridelektronik mittlerweile im praktischen Einsatz bewährt. Im waferbasierten Produktionsprozess werden hier Chips auf eine Polyimidfolie gebettet, überschichtet und mit lithographischer Strukturierung verdrahtet. Zur Qualitätskontrolle müssen die feinen Strukturen des vierlagigen Aufbaus überprüft werden (Bild 2). Gleichzeitig tragen die Ergebnisse dazu bei, den Fertigungsprozess zu evaluieren und zu optimieren. Die 3D-Messdaten der Weißlicht-Interferometer können mit jeder geeigneten Auswertesoftware bearbeitet werden. Besonders einfach geht das mit der speziell für diese Topografie-Messsysteme entwickelten TMS Software, die zahlreiche Möglichkeiten bietet, um die Messergebnisse zügig und ISO-konform auszuwerten. Zudem lässt sich die Software dank guter Dokumentation, offener Struktur und modularen Aufbaus individuell modifizieren. Dadurch bleibt internes Wissen im Unternehmen und auf sich ändernde Anforderungen kann flexibel reagiert werden.
