Vibrometrie
Optische Schwingungsmessung
Lösen Sie Ihre Messaufgabe in F&E und Produktion
berührungslos mit Licht: rückwirkungsfrei, schnell und präzise
Laservibrometrie für die berührungslose Schwingungsmessung
Von Polytec gefertigte Laservibrometer definieren den weltweit anerkannten Standard für die optische Schwingungsmessung. Unsere Kunden nutzen ein umfassendes Lösungsspektrum für nahezu jede schwingungstechnische Fragestellung in Forschung, Entwicklung, Produktion und Zustandsüberwachung. Laser-Doppler-Vibrometer werden zur Untersuchung von Objekten ganz unterschiedlicher Größe eingesetzt - von ganzen Autokarosserien, großen Luft- und Raumfahrtteilen über Motoren und Aktuatoren bis hin zu Mikrobausteinen wie MEMS- oder biomedizinischen Proben und Komponenten im Mikrometerbereich.
Zahlreiche Forschungsanwendungen auch im Maschinen- und Bauwesen, in der Biologie und Medizin profitieren vom Prüfen und Messen mit optischer Schwingungsmesstechnik. Polytec Laservibrometer meistern mühelos anspruchsvolle Messaufgaben wie das Messen heißer Prüflingsoberflächen, an rotierenden Teilen und charakterisieren selbst komplexe und empfindliche Strukturen bis in den Ultraschall-Frequenzbereich hinein. Mit Schwingungsmessung von Polytec lösen Sie Ihre Prüf- und Messaufgabe schnell, rückwirkungsfrei und extrem präzise.
Laservibrometer erfassen selbst die kleinsten Details
Charakterisieren Sie kleine und empfindliche Strukturen berührungs- und rückwirkungsfrei. Analysieren Sie Schwingung, Akustik und Dynamik. Untersuchen Sie biomedizinische Prüflinge, Elektronik und Mikrostrukturen wie MEMS mit Laserlicht, ohne Massenbeladung von DC bis in den GHz-Bereich. Laservibrometer konzentrieren sich auf die kleinen Details und erfassen Schwingformen zur Modellvalidierung. Sie ermitteln den Frequenzgang sowie Resonanzfrequenz, Impulsantwort und die Dämpfungseigenschaften. Egal wie groß oder klein – Polytec Vibrometer messen es!
Wenn Kondensatoren in Unterhaltungselektronik ungewollt mitsingen
Jeder freut sich über eine gute Tonqualität auf einem mobilen Gerät, wenn er eine Sendung ansieht oder mit Freunden und Familie oder in einer Geschäftsumgebung kommuniziert. Auf der anderen Seite erschrecken wir, wenn etwas mit dem Ton nicht stimmt. Einer der Schuldigen für schlechte Tonqualität ist der "singende Kondensator", ein Begriff, der sich in der Branche durchgesetzt hat.
Performanzbewertung von -40° bis 85°C mit Laservibrometern
Der zunehmende Einsatz von Touchscreens in Kraftfahrzeugen führt zu einer visuellen Informationsüberflutung mit kritischem Einfluss auf die Sicherheit. Rückmeldungen an den Fahrer mittels haptischer Feedback-Technologien werden als eine Möglichkeit gesehen ...
MSA-600 Micro System Analyzer
Das komplette optische Messsystem für die statische und dynamische 3D-Charakterisierung von MEMS-Bausteinen in der Mikrosystemtechnik - neu bis zu 8 GHz! Das MSA-600 beschleunigt die Entwicklung und Qualitätskontrolle in der Mikrosystemtechnik - auch für Tests auf Wafer-Level dank Kompatibilität zu kommerziell verfügbaren Probe-Stations.

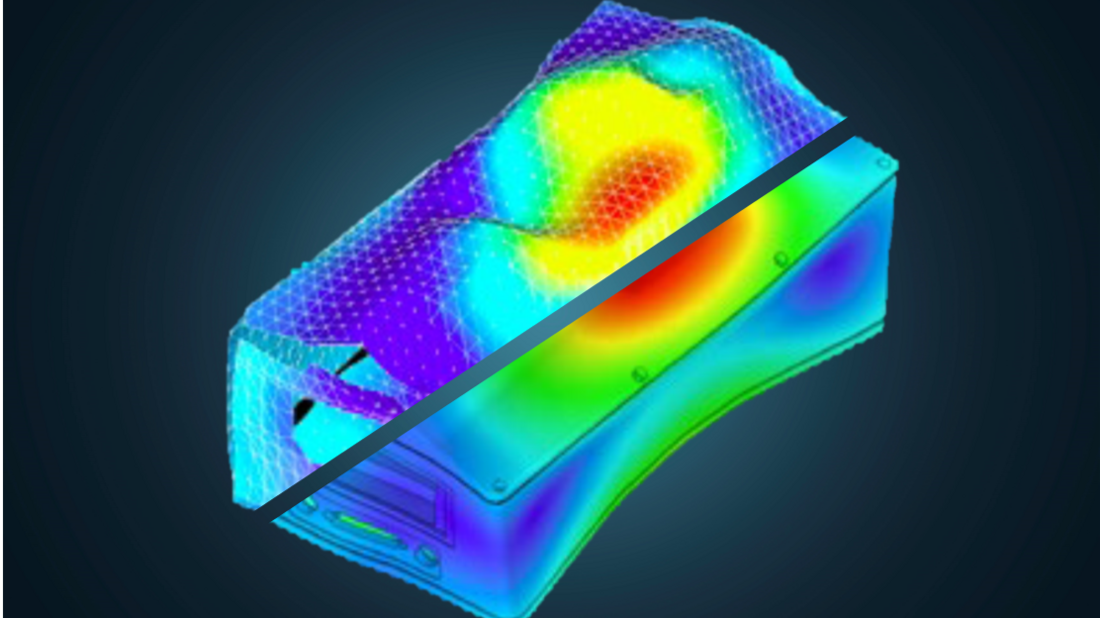

FE Modell Validierung

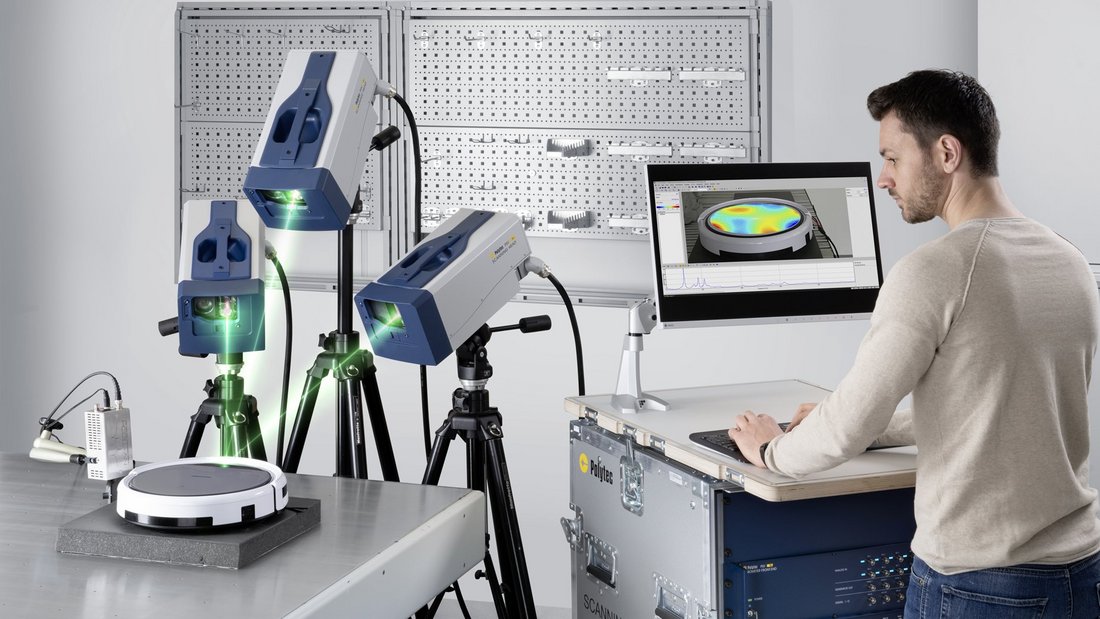

Wie sich Finite-Elemente-Modelle anhand zuverlässiger optischer Messdaten in einer Auflösung vergleichbar mit der von FEM-Simulationsdaten effektiv validieren lassen: Finite-Elemente-Modelle (FE) können die Entwicklungszeit und -kosten erheblich reduzieren. Die Idee hinter der FEM-Validierung ist der Vergleich von Simulationsergebnissen mit realen Testdaten, dem sogenannten experimentellen Modaltest. Wir zeigen, wie Polytec Scanning Vibrometer beim Messen und Visualisieren mittels 2D/3D-Schwingformen helfen.
Modalanalyse
Bei der Modalanalyse geht es darum, die Eigenschwingungen einer Struktur zu ermitteln und zu beschreiben. Die Schwingformen einer Struktur können entweder rein simuliert werden, z. B. durch Finite-Elemente-Modelle (FE-Modelle), oder sie können aus physikalischen Messergebnissen abgeleitet werden, indem ein mathematisches Modell an diese Ergebnisse angepasst wird. Letzteres wird als die experimentelle Modalanalyse bezeichnet.
Auftragsmessung und Mieten
Unsere Dienstleistungen für Messaufgaben decken viele Bereiche ab und können in unseren Messlaboren oder beim Kunden vor Ort erfolgen. Sprechen Sie unsere PolyXperts an, um bedarfsgerecht von der neuesten laser-optischen Messtechnik zu profitieren. Unsere erfahrenen Applikationsingenieure messen und unterstützen Sie gerne in jeder Projekt- und Entwicklungsphase. Für umfangreiche Schwingungsanalysen steht Ihnen die RoboVib Structural Test Station zur Verfügung.
Polytec jetzt nach DIN ISO 14001 zertifiziert
Wir freuen uns sehr, dass wir sowohl die ISO 14001- als auch die ISO 9001-Zertifizierung erhalten haben. Diese wichtigen Zertifizierungen bestätigen unser Engagement für Qualitäts- und Umweltmanagement und sind ein Beweis für die kontinuierliche Verbesserung unserer Prozesse. Ein großer Dank an unser engagiertes Team und unsere externen Partner für ihre Arbeit und Unterstützung.
Haben Sie Fragen zur Laservibrometrie?

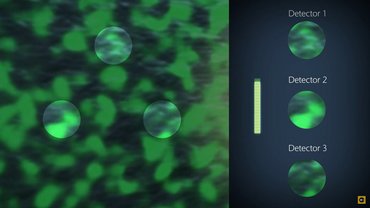

Patentierte QTec® Mehrkanal-Interferometrie: so messen Sie mehr
Mit patentierter QTec® -Mehrkanal-Interferometrie werden Schwingungsmessungen mit Laser-Doppler Vibrometern von Polytec noch schneller und effizienter: Die Multidetektor-Technologe löst die Herausforderungen des Speckle-Effekts und sorgt so für ein optimiertes Signalrauschverhältnis besonders bei der Messung auf technischen Oberflächen. Sehen Sie im Video, wie Laser-Doppler Vibrometrie mit QTec® funktioniert.
Anwendungsbereiche
- Aerospace
![Optical measurement technology solutions for Aerospace]()
Optical measurement technology solutions for Aerospace - Akustik und Ultraschall

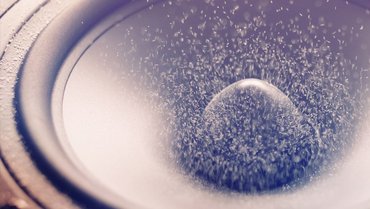

![Visualizing sound, acoustics and ultrasonics]()
Visualizing sound, acoustics and ultrasonics - Automotive
![Optical measurement technology for automotive industry]()
Optical measurement technology for automotive industry - Biologie und Medizin
![Optical measurement technology solutions for Biology and Medicine]()

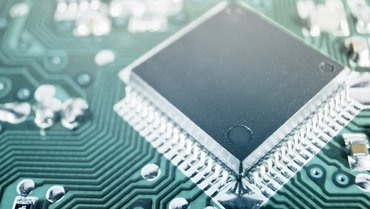

Optical measurement technology solutions for Biology and Medicine - Elektronik, Halbleiter, Solar
![Optical measurement technology for Electronic, Semiconductor and Solar industry]()
Optical measurement technology for Electronic, Semiconductor and Solar industry - Industrielle Qualitätssicherung
![Production testing by optical vibration measurement]()
Production testing by optical vibration measurement - Materialforschung und -prüfung
![Materials research and testing with vibration measurement]()
Materials research and testing with vibration measurement - Mikro- & Nanotechnologie
![Optical measurement solutions for microtechnology and nanotechnology]()
Optical measurement solutions for microtechnology and nanotechnology
Messdienstleistungen, Geräteleihe, Kalibrierung und mehr
Unseren Auftragsmessungen machen hochgenaue Schwingungsanalysen für jedermann verfügbar, ob vor Ort oder in unseren Testlabors. Kontaktieren Sie uns, wenn Sie eine Sensor-Kalibrierung aktiv planen möchten oder fragen Sie nach Leihgeräten für temporären Kapazitätsaufbau. Unsere erfahrenen Applikationsingenieure und Servicetechniker unterstützen Sie gerne in jeder Projekt- und Entwicklungsphase. Für umfangreiche, effiziente Schwingungsanalysen stellen wir Ihnen zudem RoboVib® - die automatisierte Strukturmesstation zur Verfügung.
Mit Laservibrometrie berührungslos Schwingung, Akustik und Dynamik messen
Laservibrometrie von Polytec definiert den weltweit anerkannten Standard der optischen Schwingungsmessung. Unsere Kunden nutzen ein umfassendes Lösungsspektrum für nahezu jede Fragestellung in Forschung, Entwicklung, Produktion und Zustandsüberwachung hinsichtlich Vibration, Akustik und Dynamik. Laser-Doppler-Vibrometer werden zur Untersuchung von Objekten ganz unterschiedlicher Größe eingesetzt und lösen Ihre Aufgabenstellung schnell, berührungslos und rückwirkungsfrei.
Was ist der Vorteil der Laservibrometrie?
Laservibrometrie ist die berührungsfreie, optische und hochpräzise Messmethode zur Analyse von Schwingungsvorgängen, da sie die Prüflinge, Oberflächen sowie mechanischen Schwingeigenschaften während des Prüfens nicht beeinflusst. Laservibrometrie knüpft dort an, wo alternative Messverfahren wie Beschleunigungsaufnehmer an Grenzen stoßen – z. B. wegen zu komplexer Verkabelung, hohem Installationsaufwand oder weil sie schlicht nicht anwendbar sind. Die laser-basierte Schwinungsmessung erfasst mechanische Schwingungen oder Körperschall in einem sehr großen Frequenzbereich – von DC über den akustischen bis in den GHz-Bereich hinein und besticht durch eine linearen Phasen-Kennlinie und hohe Amplitudengenauigkeit. Gerade für die Messung von Luft- und Fluid-Schwingungen oder bei Vibrationen sehr filigraner, leichter oder biologischer Proben eignet sich ausschließlich die berührungslos per Licht messende Laservibrometrie.
Wie funktioniert die Laservibrometrie?

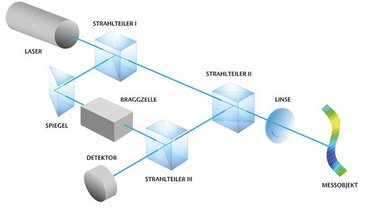

Die Grundlage der Laser-Doppler-Vibrometrie ist der Doppler-Effekt: Wird Licht an einem sich bewegenden Objekt gestreut, ändert sich seine Frequenz. Ein hochgenaues Interferometer misst die sehr kleinen Frequenzänderungen. Der Laserstrahl wird hierzu in Referenz- und Messstrahl aufgeteilt. Der Referenzstrahl fällt direkt auf den Fotodetektor, der Messstrahl wird zum Messobjekt gelenkt, wo er an der schwingenden Oberfläche gestreut wird. Abhängig von der Geschwindigkeit und Auslenkung des Messobjektes erfährt das zurückgestreute Licht eine Änderung von Frequenz und Phase und enthält somit die Bewegungsinformation. Die beiden Strahlen werden auf dem Fotodetektor überlagert, dabei entsteht eine bewegungsabhängige Modulation des Detektorsignals. Daraus lassen sich elektronisch die exakte Schwinggeschwindigkeit und Auslenkung des Messobjektes am Messpunkt ermitteln.
Mehr über die Laser-Doppler-Vibrometrie erfahren
Welche Einsatzgebiete hat die Laservibrometrie?
In der industriellen Forschung und Entwicklung wird die Laservibrometrie zur Untersuchung von Objekten ganz unterschiedlicher Größe eingesetzt – von ganzen Autokarosserien, Flugzeugteilen, Motoren bis hin zu winzigen Mikromaschinen und Festplattenbauteilen. Hinzu kommen weitere Forschungsanwendungen in Biologie, Medizin, technischer Akustik und vielen anderen Disziplinen. Auch in der industriellen Qualitätssicherung und Zustandsüberwachung kommen Laser-Doppler-Vibrometer zum Einsatz. Selbst auf glühend heißen Objekten, rotierenden Komponenten, Ultraschallwerkzeugen und komplexen, empfindlichen Strukturen ist es mit den Polytec Messsystemen möglich, Vibrationen zuverlässig zu messen.
