Ultraschnelle Dickenmessung
TeraMetrix-Systeme bilden die Plattform für eine präzise, zerstörungsfreie Messung der Dicke, Dichte, des Flächengewichts sowie der Dicke von Einzel- und Multi-Schichten. Sie basieren auf der Terahertz-Messtechnik, die elektromagnetische Strahlung im Terahertz-Frequenzbereich einsetzt.
Die T-Ray 5000 Systeme gehören zu den schnellsten Terahertz-Messsystemen, die auf dem Markt verfügbar sind.
Typische Anwendungen sind
- Industrielle Prozesskontrolle für Echtzeitmessungen in kontinuierlichen Fertigungsanwendungen
- Qualitätskontrolle und zerstörungsfreie Prüfung (NDT) für hohe Präzision, Reproduzierbarkeit und Wiederholgenauigkeit
- Bildgebung durch Material, Terahertz-Wellen durchdringen die meisten Materialien und können Fehler wie Hohlräume, Risse und Dichteschwankungen leicht aufdecken
- Spektroskopische Messungen, mit gepulsten Time-Domain Terahertz-Daten können Objekte wie z.B. Sprengstoffe und biologische Wirkstoffe spektroskopisch bestimmt werden.
Systemkomponenten
Ein T-Ray 5000 System besteht aus einem Controller - dem Herzstück des Systems, das alle Aspekte der Strahlungserzeugung und -detektion überwacht und steuert - sowie anwendungsspezifischen Komponenten:
T-Ray 5000 Controller

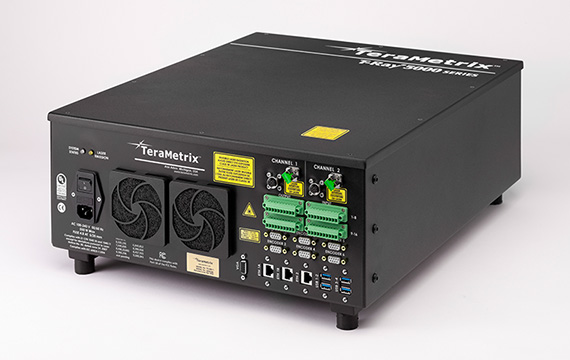

Der T-Ray 5000 Controller überwacht und steuert den kompletten Messvorgang und liefert präzise optische Signale an die Sender und Sensorköpfe. Der Controller ist als Einkanal- und Zweikanal-Version verfügbar um ggf. Multisensor-Anwendungen zu realisieren.
Sender und Empfänger

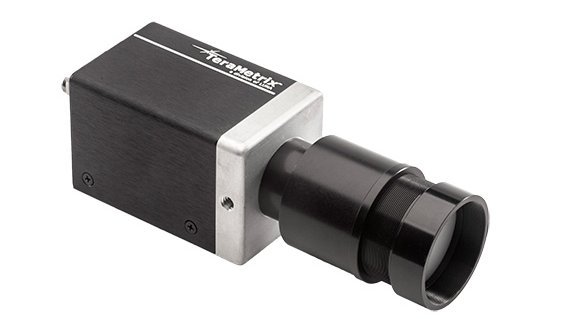

Die fasergekoppelten Sensorköpfe arbeiten im Reflexions- oder Transmissionsmodus und liefern einen Impuls im Pikosekundenbereich, der Scans mit hoher Geschwindigkeit ermöglicht.
Bei den Sendern haben Sie die Wahl zwischen robusten, industrietauglichen und rackmountfähigen Lösungen, auf Wunsch mit austauschbaren Sensorköpfen und Typen für hohe Ausgangsleistung bei hoher spektraler Bandbreite um hochwertige Bilder und die Detektion mehrerer Schichten zu ermöglichen, bei deutlich reduzierter Nachbearbeitung der Wellenform.
Sensoren
Von kompakten Sensoren für industrielle Anwendungen über Online-Sensoren mit oder ohne virtuelle Referenzoberfläche über Spezialsensoren für die Messung dünnerer Schichten bis zu tragbaren Hochgeschwindigkeits-Zeilenscannern und Sensoren mit Ex-Schutz und Einpunkt-Sensoren finden Sie hier Messtechnik für die unterschiedlichsten Anwendungen.
Zubehör

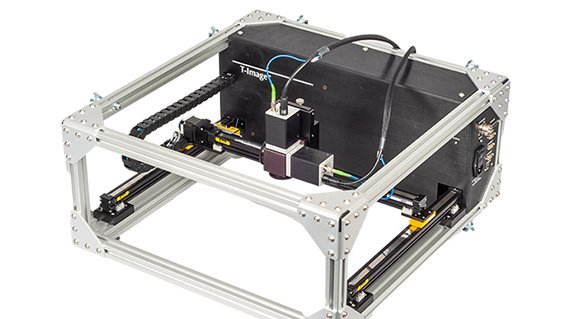

Zubehör für spezielle Anwendungsanforderungen wie Spektroskopieschiene, Kollinearadapter, Objektiv-Optionen und eine Rackmontage-Option.
Software

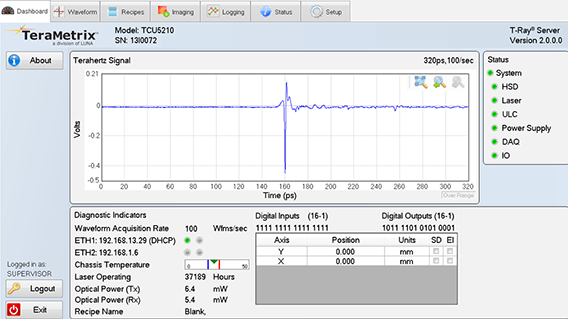

Die T-Ray Server Software ist die vielseitigste Software zur Verarbeitung von Terahertz-Wellenformen, die aktuell erhältlich ist. Als modulare Softwareplattform aufgebaut, sammelt, analysiert und liefert T-Ray Server Terahertz-Wellenformen und -Messdaten für eine breite Palette von Kundenanwendungen.
Verwandte Produkte
Fotothermische Messsysteme (Inline und Labor)
Das Enovasense-System bestimmt die Schichtdicke im Labor, bei Inline-Anwendungen und 100%-Qualitätskontrollen extrem schnell und auf fast allen Substraten. Der kompakte Messkopf eignet sich auch für beengte Stellen. Die berührungs- und zerstörungsfreie Technik vermisst zudem opake, semitransparente oder transparente Schichten. Der variable Arbeitsabstand von 5 bis 20 cm lässt sich flexibel anpassen.
Reflektrometrisches Messsystem (Inline-Prozesse)
Das PSS Schichtdickenmesssystem wurde für Dauereinsatz direkt in im Produktionsprozess entwickelt. Hersteller von Bahnwaren setzen das System ein, um Schichtdicken transparenter Schichten punkthaft und vollautomatisiert zu bestimmen. Die Messtechnik basiert auf der Kombination von Reflektometrie und Weißlichtinterferometrie und vermisst Schichtdicken von 500 nm bis 80 µm.
