Längen an Endlosmaterial und Stückgut messen
Die Grundlage für die Längenmessung ist die Bestimmung der Geschwindigkeit (Link zur Applikation Geschwindigkeitsmessung). Die Länge wird auf Basis des Geschwindigkeitsverlaufes während der Durchlaufzeit des Messgutes ermittelt. LSV Laser Surface Velocimeter von Polytec erkennen selbstständig, ob sich Material am Messort befindet und starten oder stoppen die Längenmessung entsprechend automatisch. Für maximale Messgenauigkeit bietet die laser-basierte Sensorik die Möglichkeit, die Steuerung mit Lichtschranken zu kombinieren fürs Starten und Anhalten des Bandes. Zum Beispiel, um mithilfe der beiden Triggereingänge die Längenmessung zu steuern und so die Genauigkeit zu steigern.
Velocimeter von Polytec wurde genau dazu entwickelt, weil sie auf nahezu allen Oberflächen verlässlich messen und unempfindlich gegenüber Verschmutzung sind. Durch das berührungslose Messverfahren eliminieren Sie auf einen Schlag negative Einflüsse auf die Genauigkeit wie Schlupf und Verschleiß. Außerdem bleibt das zu messende Produkt unbeschädigt. Ein weiterer Pluspunkt der Polytec Systeme ist das flexible Schnittstellenkonzept – es umfasst den Längenmesswert über den Encoder-Ausgang, serielle Schnittstellen, LAN, Profibus sowie Profinet.
Längemessung

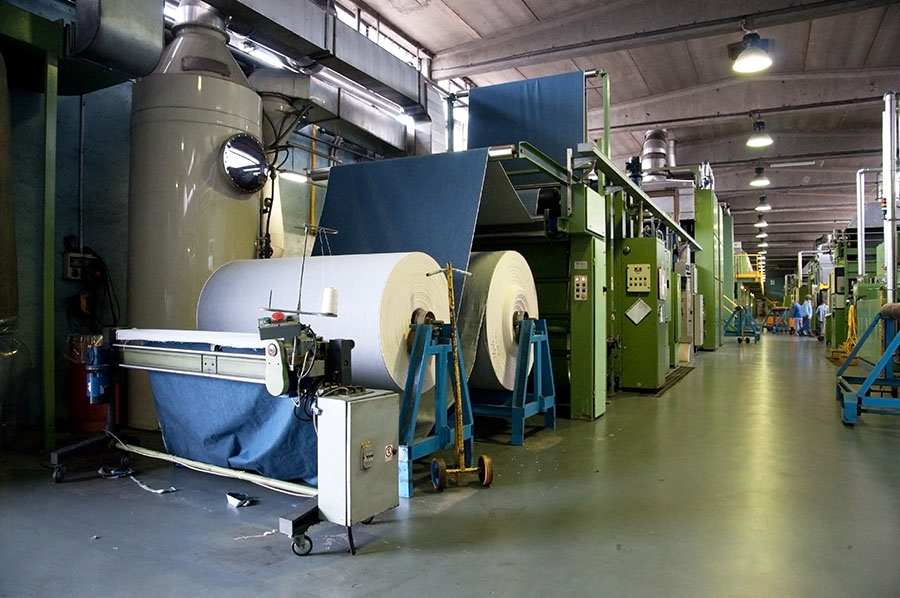

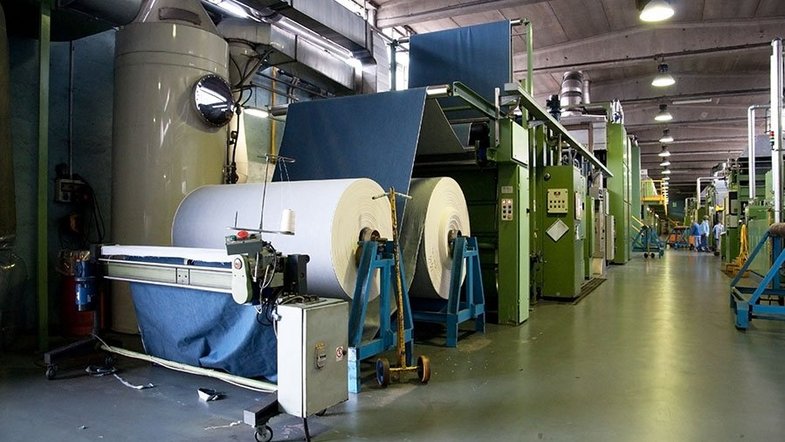

In der Converting- und Textil-Industrie werden LSV von Polytec für unterschiedliche Längenmessungen eingesetzt:
- Aufrollen von Bahnware
- Zuschneiden beim Konfektionieren
- Positionsbestimmung bei Bedruckungsprozessen
Längenmessung von Transport- und Antriebsbändern
Konkret setzt ein weltweit führender Hersteller von Transport- und Antriebsriemen mehrere LSV von Polytec zur Längenmessung an den Konfektioniertischen ein. Dadurch wurde der kundenspezifische Zuschnitt wesentlich vereinfacht und automatisiert. Die Zuschnitte mit dem LSV sind bis auf 0,1 % genau und unabhängig von der Oberfläche der Transportbänder.
Industrielle Längen- und Geschwindigkeitsmessung mit Laser-Sensoren
Zugehörige Produkte
ProSpeed LSV-2100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-2100 Lasersensoren detektieren Vorwärts- und Rückwärtsbewegung sowie Stillstand mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 3 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
ProSpeed LSV-1100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-1100 Lasersensoren detektieren die Vorwärtsbewegung im Fertigungsprozess mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 1,5 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
