Geschwindigkeitsdifferenzen hochgenau bestimmen
In Prozessen, die ein Produkt elongieren sollen, ist eine gewünschte Geschwindigkeitsdifferenz entsprechend zu regeln. Bei anderen Prozessen ist eine Differenz unerwünscht, da sie zum Rückstau führen kann oder sogar das Produkt beschädigt - beispielsweise durch Schlupf von Antriebsrollen oder weil Spannung im Produkt erzeugt wird. Die Geschwindigkeitsdifferenz wird ermittelt, in dem man an verschiedenen Stellen im Prozess die Geschwindigkeit misst und die Messwerte miteinander vergleicht.
Durch den Einsatz von mehreren Laser Surface Velocimetern (LSV) bestimmen Sie hochgenau die Geschwindigkeit an den entsprechenden Stellen im Prozess und können ihn so optimieren. Die LSV von Polytec sind dazu ideal geeignet, denn sie messen auf nahezu jeder Oberfläche und sind unempfindlich gegenüber verschmutzten Oberflächen. Durch das berührungslose Messverfahren eliminieren Sie auf einen Schlag negative Einflüsse auf die Genauigkeit wie Schlupf und Verschleiß. Außerdem bleibt das zu messende Produkt unbeschädigt. Dank der schlupffreien Messung können Sie bereits in den Anfahrprozessen und bis in die Verzögerung hinein prozesssicher regeln und somit mehr Produkt ausbringen. Die höhere Genauigkeit der Geschwindigkeitsmessung ermöglicht Ihnen eine präzisere Kontrolle der Geschwindigkeitsdifferenz. So halten Sie besser die Anforderungen an das Endprodukt ein. Das Resultat: Sie erhöhen die Qualität und verringern gleichzeitig den Ausschuss.
Berührungsfreie Sensortechnik für die Papierproduktion
In der Papier-, Pappe-, & Verpackungs-Industrie werden LSV von Polytec für unterschiedliche Geschwindigkeitsdifferenzmessungen eingesetzt:

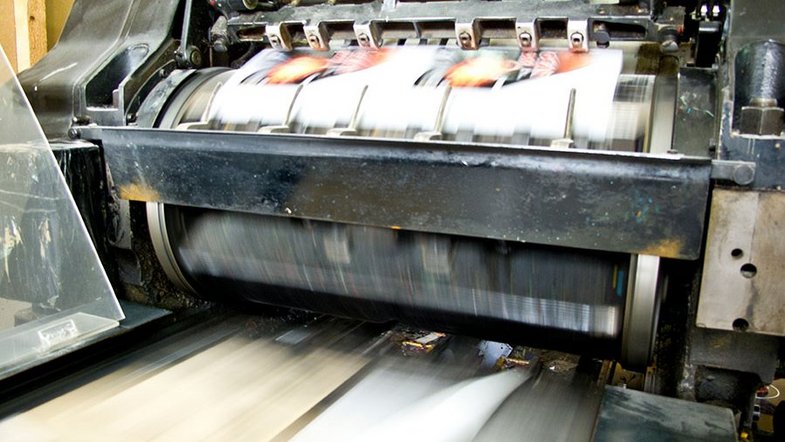

- Synchronisierung von Einzelbändern in Längsschnittprozessen
- Synchronisierung von Rolle und Band in Aufroll-/ und Abrollprozessen
- Spannungskontrolle
Wegen häufiger Ausfälle beim Wechsel der Papierrollen auf einer Streichmaschine hat eine Papierfabrik das LSV von Polytec installiert. Durch dessen Integration in die Prozessteuerung können die Abrollgeschwindigkeiten bis auf 0,1 % genau miteinander abgeglichen werden. Dies führt zu einer signifikanten Verringerung der Spannungsschwankungen beim Verbinden der Papierbahnen und hat bereits in weniger als einem Jahr die Investitionskosten eingespart.
Industrielle Längen- und Geschwindigkeitsmessung mit Laser-Sensoren
Zugehörige Produkte
ProSpeed LSV-2100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-2100 Lasersensoren detektieren Vorwärts- und Rückwärtsbewegung sowie Stillstand mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 3 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
ProSpeed LSV-1100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-1100 Lasersensoren detektieren die Vorwärtsbewegung im Fertigungsprozess mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 1,5 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
Weitere Anwendungen in Papier, Pappe und Verpackung
- Geschwindigkeitsmessung
![Process optimization by velocity measurement during printing processes]( "Process optimization by velocity measurement during printing processes")
Process optimization by velocity measurement during printing processes - Längenmessung
![Optical, non-intrusive length measurement of coiled paper]( "Optical, non-intrusive length measurement of coiled paper")
Optical, non-intrusive length measurement of coiled paper - Schnittlängensteuerung
![Cut-to-length control on corrugated board]()
- Positionsverfolgung
![Optical position tracking and control for printing processes]( "Optical position tracking and control for printing processes")
Optical position tracking and control for printing processes - Zugspannung
![LSV sensors enable precise tension control for paper roll exchange processes]( "LSV sensors enable precise tension control for paper roll exchange processes")
LSV sensors enable precise tension control for paper roll exchange processes
