Optische Encoder für berührungslose Inline-Messungen
Drehgeber bzw. Enkoder (engl. encoder) sind Längen- und Geschwindigkeitsmessgeräte zur Prozesssteuerung in der Produktion von Bahnwaren, z.B. in Stahlwerken von Brammen oder Knüppel, beim Kaltwalzen von Blechen ebenso wie bei der Papier- oder Kunsstoffprodukion. Die genaue Kenntnis der Länge eines Erzeugnisses und die aktuelle Bahngeschwindigkeit sind für die Steuerung und Optimierung des Produktionsprozesses unerlässlich. Hierfür bietet Polytec eine berührungslose Alternative zur Längen- und Geschwindigkeitsmessung und für die Prozesssteuerung an. Erfahren Sie mehr über ProSpeed® optische Encoder für die Fertigungssteuerung der Zukunft.
Warum Drehgeber / Messräder durch optische Encoder ersetzen?
ProSpeed®-Lasersensoren sind leistungsstarke optische Encoder als Alternative zu herkömmlichen Encodern und Messrädern für eine hochpräzise, zuverlässigere Längen- und Geschwindigkeitsmessung in der Linie. Durch berührungsloses Messen mittels optischer Encoder wird der Längenabschnitt oder die Bahngeschwindigkeit mit Laserpräzision detektiert, Kontakt und Beeinträchtigungen des Messguts werden vermieden und gängige Herausforderungen klassischer Messräder wie Schlupf, Verschleiß und damit einhergehende Messunsicherheit und Ausschuss werden obsolet. ProSpeed® optische Längen- und Geschwindigkeitssensoren sind speziell auch für den Einsatz unter rauen Produktionsbedingungen im industriellen Umfeld designt. Der Sensor misst unbeeindruckt auch im heißen Stahlwerk, auf glühendem Metall sowie bei öligen und staubigen Umgebungsbedingungen. LSV bestechen durch hohe Robustheit und Ausfallsicherheit bei kleinstem Wartungsaufwand.
Vorort-Support, 3 Jahre Garantie, Sensor-Austauschprogramm - sorgenfrei mit PolyXpert Services
Unterschiede von optischen Encodern
- Zuverlässige Inline-Messung von Länge und Geschwindigkeit sowie Stillstand
- Optische Encoder vermeiden Kontakt, Schlupf und Verschleiß
- Wartungsarmes optisches Messprinzip
- Hohe Flexibilität mit bis zu 3 m langen Arbeitsabständen
- Herausragende Messfeldtiefe kompensiert schwankende Abstände

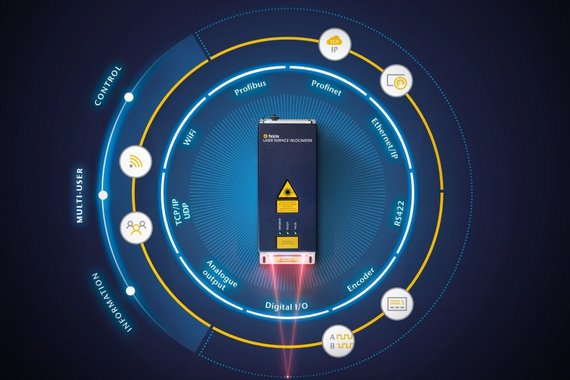

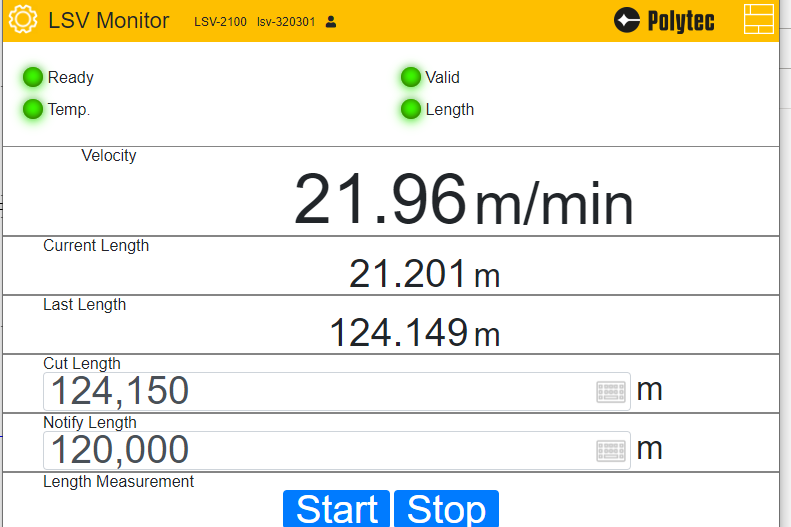

- Einfache Prozessintegration mit flexiblem Schnittstellenkonzept (Ethernet, serielle Schnittstelle, Web Interface)
- Multi User Zugang (3x Ethernet + 1x seriell)
- Robuste Sensor-Technologie für raue und heiße Umgebungen (IP 66 und IP 67) mit geprüfter Schlag- und Vibrationsfestigkeit
Optische Encoder unter PROFINET & EtherNet IP integrieren
Die neue Sensorgeneration der ProSpeed® LSV bestechen durch ihre kompakte Bauart mit integrierter Auswerteelektronik, stark beschleunigtem Ansprechverhalten, stabilem Signallevel sowie erweiterter Konnektivität für eine einfache und elegante Sensorintegration in automatisierte Prozesse. Mit umfangreichem Zubehör und dank unserer erfahrenen PolyXperts kann Polytec maßgeschneiderte Messlösungen für die Anforderungen nahezu jeder Produktionsanlage anbieten.
Lesen Sie in den zwei exklusiven Leitfäden, wie leicht die Einbindung unter PROFINET oder EtherNet/IP Schritt für Schritt gelingt oder kontaktieren Sie uns!
Anwendungen optischer Encoder in der Prozesskontrolle
Optische Encoder zur inline Geschwindigkeitsmessung
Die Messung der Prozessgeschwindigkeit ist Grundlage für viele Produktionsprozessschritte, ob Schnittlängensteuerung, Walzen, Vorschub von Bahnware zur Schnittlängensteuerung, von Extrudieren und Convertingprozessen bis Recken, Walzen oder Gießen, zur Geschwindigkeitssynchronisation oder Geschwindigkeitsdifferenzmessung an Bändern oder Spulen und mehr. In diesen Prozessen nutzen ProSpeed® optische Drehgeber den Laser-Doppler-Effekt zur präzisen Geschwindigkeitsmessung, vermeiden den Kontakt des Drehgebers mit der Oberfläche des Messgutes und verhindern dadurch Schlupf und Verschleiß, was zu höchster Präzision und Zuverlässigkeit in der Prozesssteuerung führt.
Optische Encoder zur Längenmessung im Prozess
Ob beim Gießen, beim Walzen oder bei der Schnittlängensteuerung, der Längenverifizierung von Zuschnitten wie Stangen, Rohren, Coils, Tafeln und Blechen, der Plattenpositionierung in U- und O-Pressen für Rohre, der Materialverfolgung für Bahnware, dem Aufwickeln von Endlosmaterial bis hin zur Erfassung von Position oder Dehnung – überall wo die Länge eines Roh- oder Halberzeugnisses ein Kosten- und Schlüsselfaktor für die Prozesskontrolle ist, haben sich Laserencoder wie die ProSpeed® LSV als optische Sensoren in den weltweiten Produktionslinien durchgesetzt.
Optische Encoder für Schnittlängensteuerung, Kaltwalzen oder Stranggießen
Optische Encoder liefern elektrische Ausgangssignale eben wie klassische Drehgeber und können nahtlos in Fertigungslinien integriert werden. Solche Laser-Encoder zeigen darüber hinaus eine außergewöhnliche Messgenauigkeit und Verlässlichkeit unter herausfordernden Produktionsbedingungen wie bei glühendem Metall, feuchten, heißen oder staubigen Produktionsumgebungen. Sie liefern ein stabiles und jederzeit zuverlässiges Messsignal für die kontinuierliche Produktion und reduzieren die durch Schlupf oder Verschleiß verursachte Messunsicherheit.
Beschreiben Sie Ihren Encoder-Anwendungsfall und testen Sie kostenlos den Umstieg
Weil optische Messtechnik zuverlässigere Messdaten als Encoder bietet
Optische Längen- und Geschwindigkeitsmessgeräte von Polytec, so genannte LSV Laser Surface Velocimeter, sind bewährte optische Sensoren in vielen Anwendungen zur Optimierung des Prozesses durch Reduzierung der Prozessvariabilität. LSV sind seit vielen Jahren in Anwendungen wie Ablängkontrolle, Teillängenverifizierung, Gesamtlänge an Wicklern, Liniengeschwindigkeit, Differenzgeschwindigkeit für Streckung oder Dehnung und weiteren im Einsatz. Steigen Sie um, reduzieren Sie Messunsicherheit und Kosten aufgrund von Schlupf, Verschleiß, Produktbeschädigung oder Wartung.

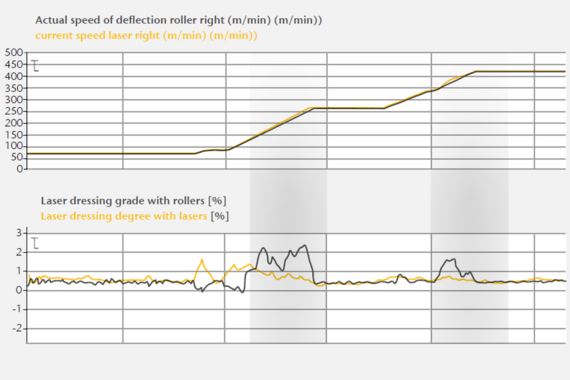

Return on Invest, Praxisbeispiel Kalkulation von optischen Encodern
Kontaktieren Sie uns für eine individuelle Encoder/Sensor-Konfiguration
Wie funktionieren optische Encoder zur Inline-Prozesskontrolle?
ProSpeed® Laser Velocimeter als Alternative klassicher Encoder nutzen den Laser-Doppler-Effekt, um das von einem bewegten Objekt zurückgestreute Licht auszuwerten. Zwei Laserstrahlen, die sich auf der Oberfläche überlagern, erzeugen ein Interferenzmuster aus hellen und dunklen Streifen. Wenn die Oberfläche sich durch das Streifenmuster bewegt, wird die Intensität des zurückgestreuten Lichts moduliert. Diese Modulationsfrequenz wird vom Fotodetektor des Sensors erfasst und ist direkt proportional zur Geschwindigkeit.
Laser-optische Encoder etabliert in diesen Branchen
- Kabel & Draht
![Optical length and speed measurement for process control in cable and wire manufacturing]( "Optical length and speed measurement for process control in cable and wire manufacturing")
Optical length and speed measurement for process control in cable and wire manufacturing - Converting, Kunststoffe & Textilien
![Length and speed measurement solutions for converting process control]( "Length and speed measurement solutions for converting process control")
Length and speed measurement solutions for converting process control - Papier, Pappe & Verpackung
![Length and speed measurement solutions for paper and packaging process control]( "Length and speed measurement solutions for paper and packaging process control")
Length and speed measurement solutions for paper and packaging process control - Stahl, Aluminium & Metalle
![Length and speed measurement solutions for metals, aluminum and steel manufacturing]( "Length and speed measurement solutions for metals, aluminum and steel manufacturing")
Length and speed measurement solutions for metals, aluminum and steel manufacturing - Holz & Konstruktionsmaterial
![Length and speed measurement solutions for wood and construction materials]( "Length and speed measurement solutions for wood and construction materials")
Length and speed measurement solutions for wood and construction materials
Zugehörige Produkte

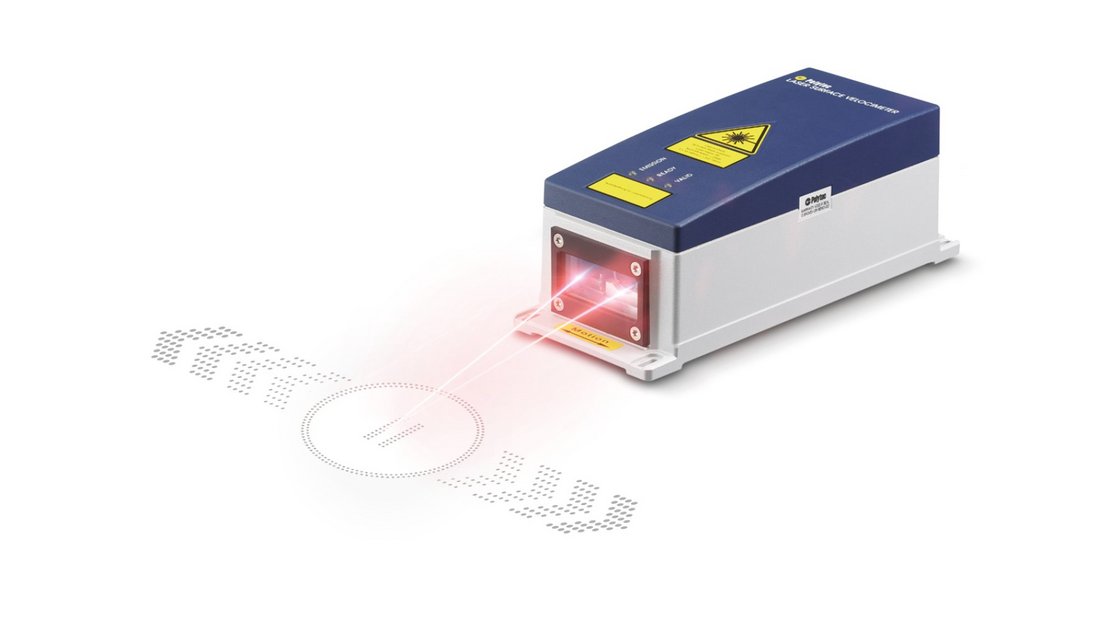

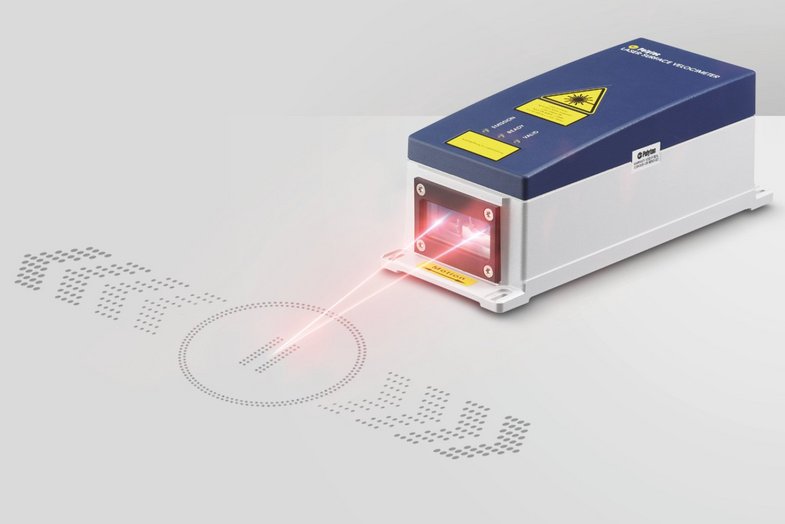

ProSpeed LSV-2100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-2100 Lasersensoren detektieren Vorwärts- und Rückwärtsbewegung sowie Stillstand mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 3 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.

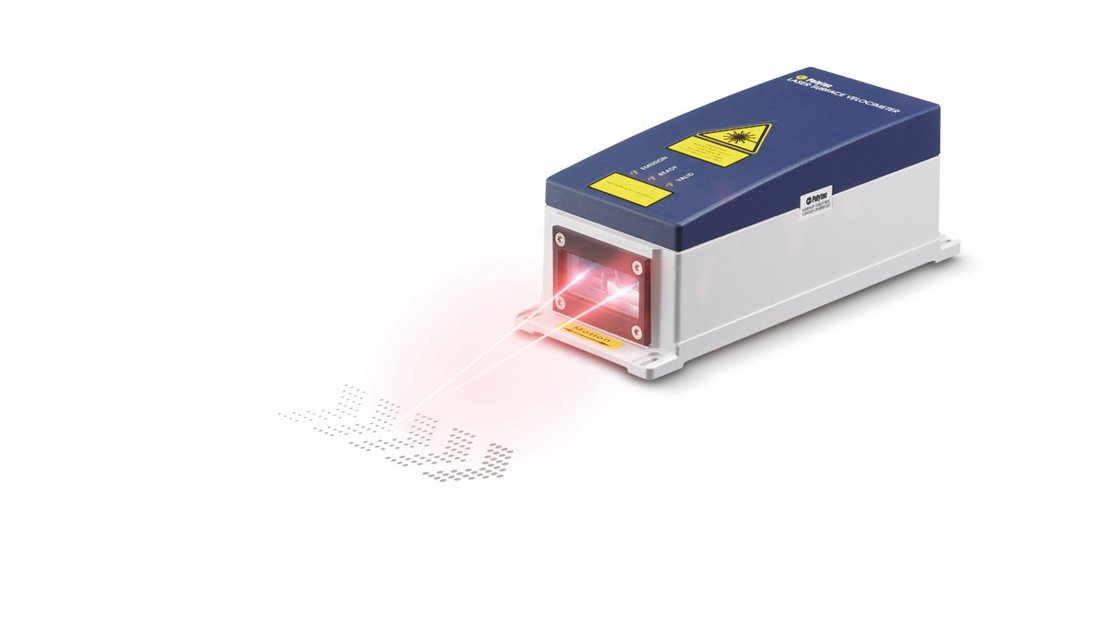

ProSpeed LSV-1100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-1100 Lasersensoren detektieren die Vorwärtsbewegung im Fertigungsprozess mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 1,5 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
Service & Support
3 Jahre Garantie auf Neugeräte, herausragende Serviceleistungen und Support: Unsere PolyXpert Services umfassen diverse Dienstleistungen, Vor-Ort Unterstützung bei Sensorintegration und Installation, Trainings, Kalibrierung, Reparatur mit Sensor-Austauschprogramm und mehr. Mit ProSpeed® optischer Längen- und Geschwindigkeitsmesstechnik setzen Sie auf eine verlässliche Partnerschaft und Know-How! Kontaktieren Sie uns!
