Sensoren für bildgebende Ultraschall-Prüftechnik optimieren

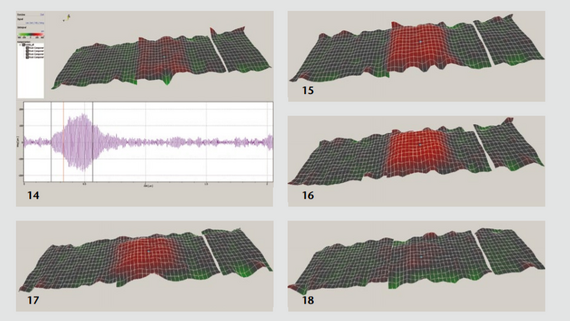

Heutzutage schwingen immer mehr mikrogefertigte Sensoren, Aktoren und Komponenten mit Frequenzen im hohen MHz-Bereich. Dazu gehören z.B. Ultraschallsensoren oder -wandler, wie sie für die Bildgebung in der Medizin verwendet werden. Um die Funktionalität dieser Komponenten zu testen, bestehende Simulationsmodelle zu überprüfen und das Design der Systeme zu optimieren, muss man ihr dynamisches Verhalten messen. Die Laser-Doppler-Vibrometrie ist eine der wenigen verfügbaren Lösungen dafür. Sie ermöglicht eine berührungslose Charakterisierung über alle Frequenzen - auch bei breitbandiger Anregung. Die Schwingformen lassen sich auf eindrucksvolle Weise visualisieren und helfen der weiteren Untersuchung. Das Übersprechen in Arrays kann aufgezeichnet und grafisch dargestellt werden, ebenso wie das Timing der einzelnen Array-Elemente. Selbst Transienten und Relaxationsverhalten lassen sich problemlos untersuchen. Als optisches Messverfahren ermöglicht die Laservibrometrie auch Messungen durch transparente Flüssigkeiten hindurch, so dass Ultraschallwandler im konkreten anwendungsorientierten Belastungsfall charakterisiert werden können.
Vollflächig optisch prüfen bis in den Gigahertz-Bereich
Bestimmen Sie das Verhalten von Prüflingen selbst bei hohen Frequenzen von bis zu 2,4 GHz mit Leichtigkeit und hoher Genauigkeit. Kurze Messzeiten und das Scannen ganzer Bereiche auf einmal sind die wesentlichen Vorteile des optischen, scanennden Messverfahrens, was schließlich insbesondere den Entwicklungsprozess verbessert und beschleunigt. Alternativ zur Messung des 3D-Schallfeldes mittels eines im Raum installierten Lärmsensors kann das resultierende Schallfeld nun einfach mit einer oder mehreren gescannten Messungen und der anschließenden Simulation bestimmt werden.
Zugehörige Produkte
PSV-500 Scanning Vibrometer
Das PSV-500 misst Schwingungen berührungslos und flächenhaft. Der sichtbare HeNe Laser bietet ein herausragendes Signal-Rausch-Verhältnis bei gut reflektierenden Oberflächen und eignet sich ideal für filigrane Prüflinge sowie für Tests im Wasser. Als flexible und erweiterbare Plattform meistert es schnell und effizient selbst anspruchsvolle Schwingungsmessaufgaben von DC bis 25 MHz. Mit dem scannenden Laser-Doppler Vibrometer erfassen und visualisieren Sie Betriebsschwingformen und Eigenmoden auf elegante und hochpräzise Weise. Setzen Sie anwendungsspezifisches Zubehör ein oder erweitern Sie es zu einem 3D-Messsystem.
MSA-650 IRIS Micro System Analyzer
Der innovative und patentierte MSA-650 IRIS Micro System Analyzer ist dank spezieller IR-Kamera und kurzkohärenter SLD-Lichtquelle das erste optische Messgerät zur hochpräzisen und flächenhaften Erfassung der Bauteildynamik an MEMS und Mikrostrukturen durch die intakte Siliziumverkapselung hindurch – berührungsfrei und ohne Beeinträchtigung der realen Dynamik von DC bis zu 25 MHz.
VibroFlex
VibroFlex steht für die Flexibilität der optischen Schwingungsmessung: Analysieren Sie kleinste Strukturen mit Mikroskopobjektiven oder messen Sie an großen, komplexen Objekten wie z. B. Maschinen oder Motoren auch aus sicherer Entfernung. Lösen Sie schwingungstechnische und akustische Fragestellungen in Forschung und Produktentwicklung für eine kurze Time-to-Market oder nutzen Sie VibroFlex für die zuverlässige Qualitätskontrolle in Ihrer Fertigung. Erfahren Sie wie die patentierte Mehrkanal-Interferometrie QTec® mit stets stabilem Signal, 20 dB besserem Signal-Rausch-Verhältnis für klare Ergebnisse ohne Post-Processing sorgt.
