Kompaktlösung der optischen Schwingungsmesstechnik

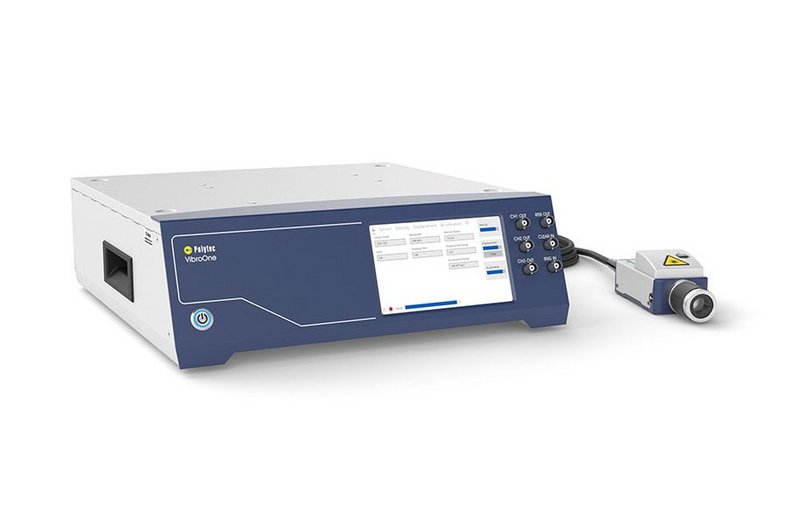

VibroOne® ist das kompakte all-in-one Laser-Doppler Vibrometer von Polytec zur berührungsfreien und hochpräzisen Schwingungsmessung. VibroOne® hilft zuverlässig, die reale Bauteildynamik, Schwingphänomene und Akustik in Forschung, Produktentwicklung und Qualitätskontrolle zu analysieren. Das Messgerät besteht aus dem bedienerfreundlichen Frontend mit integriertem Laser und einem sehr kompakten fasergekoppelten Sensor. Gemeinsam mit der digitalen Datenerfassungs- und Auswertungssoftware VibSoft ist VibroOne® als Komplettlösung für die optische Schwingungsmessung sofort einsatzbereit.
Highlights
- Berührungsfreie Messung von Schwingung, Akustik und Dynamik mit Laserpräzision
- Kompaktsensor für enge Messaufbauten im Labor und in der Fertigung
- Einfaches Einrichten und Dokumentieren mit optionaler, integrierter HD+ Kamera
- Frequenzbandbreite von DC bis 3 MHz mit höchster zeitlicher Auflösung
- Synchrone Ausgabe von Schwingweg, Geschwindigkeit und Beschleunigung
- VibroLink Digitalschnittstelle für einfachen Messaufbau und Datentransfer mit bestem Signal-Rausch-Verhältnis
Laservibrometer erfassen selbst die kleinsten Details
Charakterisieren Sie kleine und empfindliche Strukturen berührungs- und rückwirkungsfrei. Analysieren Sie Schwingung, Akustik und Dynamik. Untersuchen Sie biomedizinische Prüflinge, Elektronik und Mikrostrukturen wie MEMS mit Laserlicht, ohne Massenbeladung von DC bis in den GHz-Bereich. Laservibrometer konzentrieren sich auf die kleinen Details und erfassen Schwingformen zur Modellvalidierung. Sie ermitteln den Frequenzgang sowie Resonanzfrequenz, Impulsantwort und die Dämpfungseigenschaften. Egal wie groß oder klein - Polytec-Vibrometer messen es!
Schwingungsmesstechnik für enge Messaufbauten
VibroOne® ist speziell für den Einsatz in engen Messaufbauten im Messlabor, in Prüfständen und in der Produktionsumgebung sowie für die Analyse von Mikrostrukturen und biomedizinischen Proben konzipiert. Hier ermöglicht die integrierte HD+ Kamera das präzise Ausrichten des Lasermesspunkts und eine einfache Dokumentation. Ein einstellbarer Filter sorgt für den perfekten Kontrast des Lasermesspunkts. Mit speziellen Mikroskopobjektiven mit 1,5 μm kleinem Messpunkt und koaxialer Beleuchtungseinheit analysieren sie selbst feinste Strukturen souverän.
Das all-in-one Laservibrometer VibroOne® erlaubt es, Schwingungen im Frequenzbereich von DC bis zu 3 MHz mit höchster Zeitauflösung zu erfassen. Das Messsystem bietet Schwingweg, Schwinggeschwindigkeit und Beschleunigung direkt als analoge Ausgangssignale an. Die digitale Schnittstelle VibroLink ermöglicht eine einfache, volldigitale Übertragung der Geschwindigkeitsmessdaten über Ethernet an ein Notebook oder einen Computer. So wird eine komfortable und leistungsfähige Datenanalyse im Zeit- und Frequenzbereich mit der Polytec Vibsoft Datenerfassungs- und Analysesoftware mit einem optimalen Signal-Rausch-Verhätltnis (SNR) möglich. Zusätzlich ist VibroOne® dank der analogen BNC-Ausgänge auch mit konventioneller Datenerfassungshardware kompatibel.
