Eine neue Klasse – für neue Ideen

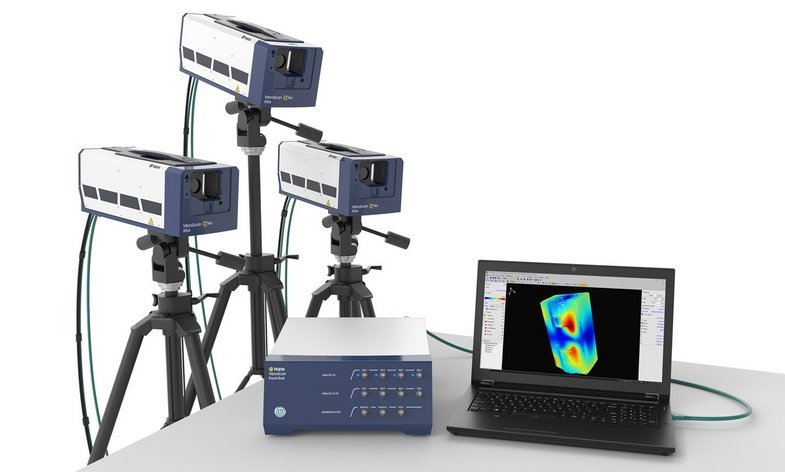

VibroScan QTec Xtra 3D misst dreidimensionale Schwingungen auf eine neue Art – berührungslos und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie und Diversity Combining setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit.Mit drei synchronen Messungen aus drei Richtungen öffnen sich alle drei Dimensionen der Schwingung für die Analyse.
Der Hub synchronisiert die Vibrometer mit Pikosekunden-Genauigkeit. MIMO-fähige Signalgeneratoren inklusive. Die PSV Software übernimmt die Führung, erkennt die Lage der einzelnen VibroScans QTec zum Objekt, synchronisiert die drei Laserstahlen und führt sie in einem μm-großen Messfleck über das Messobjekt. Die Ergebnisse werden automatisch in das FEM-Koordinatensystem transformiert, nach Schwingungsrichtung animiert.
VibroScan QTec Xtra 3D bestimmt Betriebsschwingformen und Eigenmoden für NVH, Akustik, Strukturdynamik, Ultraschall, FEM-Validierung und zerstörungsfreie Prüfungen und bietet Frequenzbereiche bis zu 32 MHz. Mit seiner SWIR-Wellenlänge bringt der Xtra Laser mehr Power in die Messung. Die Kombination mit QTec® macht den Xtra Laser unempfindlich gegen Auftreffwinkel und Oberfläche und damit ideal für 3D-Messungen. Die VibroLink-Ethernet-Datenschnittstelle überträgt Schwingungsmessdaten zuverlässig an Ihr Notebook und dient als Automatisierungsschnittstelle.
Highlights
- Berührungslos und vollflächig mit FEM-ähnlicher räumlicher Auflösung
- Bestes SNR auf technischen Oberflächen
- Bis zu 10x schneller mit QTec®
- Aufrüstbar auf bis zu 30 m/s Schwinggeschwindigkeit und 32 MHz
- Geometriebearbeitung aus FEM-Import für aussagekräftige Ergebnisse
- KI-gestützte Gittergenerierung
- Erweiterte Auswertungs- und Skriptingoptionen
- Offene API und Treiber
Eine neue Klasse – für neue Ideen
Schnellere Ergebnisse dank QTec® Mehrkanal-Interferometrie

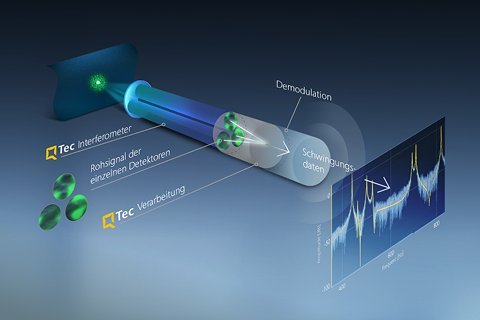

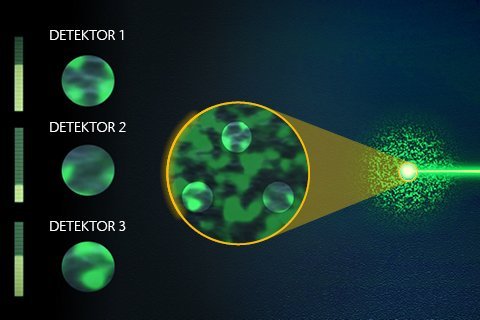

Die patentierte QTec® Mehrkanalinterferometer Technologie verbessert die Signalqualität der Infrarot-Laservibrometer (SWIR) entscheidend und garantiert höchste optische Empfindlichkeit. QTec® ermöglicht hochgenaue Ergebnisse bei kürzesten Messzeiten unabhängig von der Oberfläche – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Seine sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen auch auf großen Entfernungen. QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für robuste, eindeutige Ergebnisse.
QTec® Mehrkanal-Interferometrie für hochgenaue und effiziente Schwingungsanalysen
Anwendungsspezifisches Zubehör: Damit die Arbeit einfach bleibt
Mit dem richtigen Zubehör vermessen Sie selbst kleinste Bauteile, triggern Sie auf Störgeräusche, lokalisieren Sie akustische Schwachstellen, meistern Sie auch komplexe Geometrien und Messaufbauten und messen Sie im harten Prüfstandeinsatz oder im Windkanal. Moderne Bildverarbeitungstools erleichtern den Testaufbau, und professionelle CAE-Schnittstellen unterstützen die Validierung von FE-Modellen, modal oder dehnungsbasiert, z.B. mit direktem Import der Geometriedateien. Die weiterentwickelte Geometrieverarbeitung bietet aussagekräftige und intuitive Visualisierungen der Messergebnisse, um präzise Einblicke in Ihre schwingenden Strukturen und deren dynamisches Verhalten oder Akustik zu gewähren.
Die Automatisierungsschnittstellen machen komplexe Auswertungen mit MatLab™ oder eigenen Programmen ebenso möglich wie eine komplette Automatisierung eines Modaltest. Polytec bietet dazu fertige Lösungen für kleine bis große Messobjekte.
Automatischer 3D-Abgleich
Dank neuer Bildverarbeitungstechniken sind die berührungslosen VibroScan QTec Xtra 3D Scanning Vibrometer so einfach zu bedienen wie jeder handliche Einpunkt-Laserschwingungssensor, bei minimalem Schulungsbedarf. Für stets verlässliche Messdaten, insbesondere bei Hochfrequenztests wie an medizinischen Geräten oder bei Spannungs- und Dehnungsmessungen, ist ein automatisches Ausrichten der drei überlagerten Laser essentiell. Der "3D Alignment Scan" nutzt schnelle Bildverarbeitung, um µm-Präzision in allen Positionen X, Y und Z sicherzustellen und ermöglicht damit schnellere und einfachere Testaufbauten und immer zuverlässige Messergebnisse.
Zubehör
Optisches Zubehör
PSV-G-700 Geometrie-Scaneinheit
Integrierter Hochleistungs-Laser-Distanzsensor zur Messung der Probengeometrie aus der Scanning-Vibrometer-Perspektive.
PSV-A-526 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
A-MIR-S001/ A-MIR-S002 Spiegelset
Spiegelsets für Messungen in schwer zugänglichen Bereichen.
Stative, Teststände, Verstelleinheiten
PSV-A-T51 Motorisiertes 3D-Stativ
Komfortable motorisierte Halterung für 3 Scanköpfe.
PSV-A-T34 Tischstativ
Stabile Halterung für 3 Scanköpfe optimiert für In-plane-Messungen an kleinen Objekten.
PSV-A-018 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Platz für alle Systemteile samt Zubehör.
Weiteres Zubehör
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die experimentelle Modalanalyse. Doppelschlagsfrei und aufgabenspezifisch parametrierbar.
Qsources Qlws LightWeightShaker
Integrierter hochauflösender Inertialshaker mit patentiertem Entkopplungssystem für Modaltests mit MIMO-Anregung
A-AMP-0001 Verstärker für Signalgenerator
Verstärkt das max. 2 V Ausgangssignal max. 10 V mit einer Bandbreite bis zu 32 MHz.
PSV-E-Ext Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale für Tracking oder Continuous Scanning Laser Vibrometry CSLDV.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Verwandte Produkte
VibroScan QTec Xtra
VibroScan QTec Xtra misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Mit seiner bahnbrechenden Mehrkanal-Interferometrie setzt QTec® neue Maßstäbe in Sachen optischer Empfindlichkeit und Störsicherheit. Das Xtra basierend auf einem infraroten (SWIR) Laser zeichnet sich durch höchste optische Empfindlichkeit aus, um hochgenaue Messungen selbst auf anspruchsvollen technischen Oberflächen zu garantieren. VibroScan QTec Xtra gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
VibroScan QTec Neo
VibroScan QTec Neo misst Schwingungen auf eine neue Art – berührungslos, flächenhaft und mit ungekannter Präzision. Erstmals ist es gelungen, die QTec-Technologie vom infraroten SWIR-Laser auch auf den sichtbaren Helium-Neon-Laser zu übertragen. Der präzise Helium-Neon-Laser eignet sich mit seinem kleinen Laser-Messfleck für Messungen auf feinsten Strukturen und misst sogar in und durch Wasser. QTec® sorgt für eine immer stabiles Signal und bestes Signal-Rausch-Verhältnis. VibroScan QTec Neo gewährleistet maximale Portabilität durch integrierte Datenerfassung und Signalgenerator bis 32 MHz.
PSV Software
Die PSV Software ist das Herz jedes flächenhaft messenden Schwingungsmesssystems von Polytec. Das Software-Paket dient der schnellen und einfachen Erfassung, Darstellung sowie Bearbeitung von Schwingungsmessdaten mit sämtlichen PSV Scanning Vibrometern, der MSA Micro System Analyzer Serie für Mikrostrukturen sowie der automatisierten Messstation RoboVib®.
RotoVib

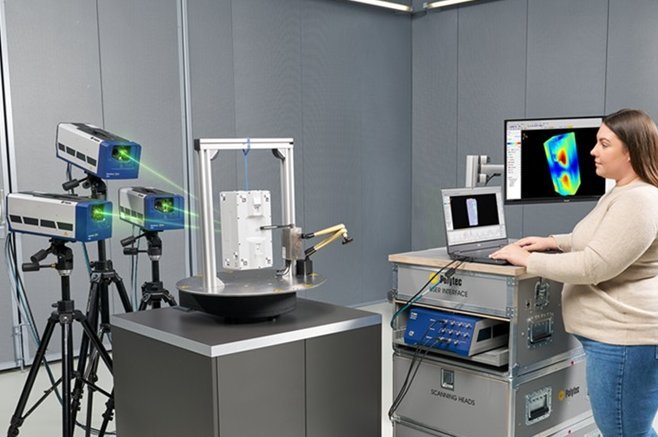

RotoVib ermöglicht eine automatisierte experimentelle Modalanalyse mit Polytecs optischen 3D-Scanning-Laservibrometern. Die einfach einzurichtende Hard- und Software fügt sich nahtlos in den Polytec-Workflow für scannende Schwingungsmessungen ein und spart Zeit durch die automatische Neupositionierung des Prüflings anstelle eines manuellen und mühsamen Versetzens des Sensoraufbaus. 360°-Messungen des Prüflings sind so einfach wie eine Messung aus nur einer Richtung.
RoboVib
Durch die Kombination eines 3D-Scanning Vibrometers mit einem Industrieroboter bietet Ihnen RoboVib® eine automatisierte Messstation für die Messung von komplexen Komponenten bis hin zu gesamten Fahrzeugkarosserien. Reduzieren Sie Zeitaufwand und Fehlerquellen speziell in der experimentellen Modalanalyse. So können Sie zum Beispiel eine komplette Fahrzeugkarosserie in 1-2 Tagen oder über Nacht vollständig testen, während mit konventionellen Methoden allein die Messvorbereitung häufig Wochen in Anspruch nehmen würde.
PolyWave
PolyWave – das skalierbare Softwarepaket zur umfangreichen Schwinungsanalyse ist optimiert für die nahtlose Verarbeitung von Schwingungsmessdaten, die mit Polytec Laser-Doppler-Vibrometern erzeugt wurden.
Automation
Polytec stellt intuitive und leistungsfähige Schnittstellen und Möglichkeiten für die Fernsteuerung und Automatisierung der Messdatenerfassung und -analyse zur Verfügung: zum Automatisieren wiederkehrender Messungen und Auswertungen, zum Einbinden in eigene Prüfsoftware, für die Fernsteuerung der Messeinstellungen, zum Abfragen und Überwachen des Gerätestatus und mehr.
