3D光学振動マッピングの再発明
PSV QTec 3D スキャニング振動計は、研究開発における騒音・振動測定のための最新鋭の装置です。3つの独立したスキャニングヘッドを使用し、すべての振動方向に関する完全な情報を提供します。PSV QTec 3D は、NVH、音響、構造ダイナミクス、超音波、および FEM 検証において、実稼働振動形状や固有振動モードを測定します。25 MHz までの高周波数バージョンでは、非破壊評価(NDE)研究への応用も広がります。PSV QTec は、3D ジオメトリやモーダル解析、自動化へのインタフェースとして、CAE の世界にも完全に統合されています。
PSV QTec 3D スキャニング振動計は、コンパクトなラップトップタイプ、または実用的なラックタイプのワークステーションとして提供されています。
特長
- FEMのような高い空間分解能を備えた非接触のフルフィールド振動測定
- 反射剤塗布等が不要、最高のSNR(S/N比)
- 最大10分の1の測定時間短縮
- 簡単なセットアップを可能にするマシンビジョンツール
- FEモデル検証用のプロフェッショナルなCAEインターフェース
- 高度なジオメトリスキャン機能を搭載
MIMOに対応できる8つの入力チャネルで高度モーダル解析
- アプリケーションに合わせたオープンなインターフェイス
- コンパクトなノートブック型とラック型ワークステーションをラインアップ
![QTec® multipath interferometer principle enhancing standard infrared (SWIR) laser vibrometry QTec® multipath interferometer principle enhancing standard infrared (SWIR) laser vibrometry](/fileadmin/_processed_/e/d/csm_qtec-multipath-interferometer-principle_5f3a81cb0d.jpg)

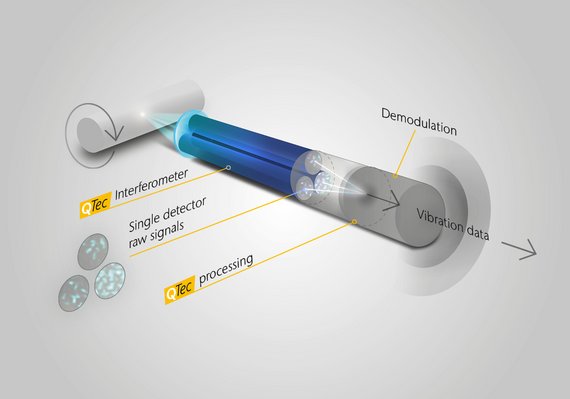

QTec のマルチパス干渉法による 高速測定
ヘテロダインマルチパス干渉計のコンセプトを使用した特許取得済みのQTec テクノロジーは、暗い面、生体、回転体、または移動する測定物など、あらゆる測定において、低ノイズを実現し、測定時間を大幅に短縮します。 このレーザ技術は、光学感度が高いため、遠隔からの測定においても高いデータクォリティで測定するできることから、接近困難なアプリケーションにも最適です。 QTec は、振動測定をこれまでになく高速、簡単、信頼性の高いものにし、最も確実で明確な結果をもたらします。
3Dオートアライメント
PSV-3D スキャニング振動計は、新しいマシンビジョン技術により、ハンディなシングルポイント レーザ振動計と同じように簡単に使用でき、トレーニングの必要性もほとんどありません。医療用具の高周波試験や応力・歪みの計測など、忠実なデータを得るためには、3つのレーザを自動的に重ね合わせて位置合わせすることが重要なポイントになります。マシンビジョンに基づく「3Dアライメントスキャン」機能により、X、Y、Zの3軸でµm精度を保証し、迅速な試験セットアップと信頼性の高い測定結果を提供します。
QTec マルチパス干渉計による高速かつ効率的な振動測定
アクセサリとコンポーネント
光学アクセサリ
![Vibrometer accessory PSV Geometry Scan Unit Vibrometer accessory PSV Geometry Scan Unit](/fileadmin/_processed_/d/d/csm_PSV-G-500-01_952a1bae44.jpg)
PSV-G-600 Geometry Scan Unit
測定物の形状を測定するための内蔵レーザ距離センサ
![PSV QTec Scanning Vibrometer PSV-A-535 Front Window for protection PSV QTec Scanning Vibrometer PSV-A-535 Front Window for protection](/fileadmin/_processed_/e/0/csm_psv-qtec-front-window-psv-a-535_2537928044.jpg)
PSV-A-535 Front Window
埃や風、高いdBレベルの音響からスキャン機構を保護します
![Vibrometer accessory - set of mirrors for customized vibrometer test setups Vibrometer accessory - set of mirrors for customized vibrometer test setups](/fileadmin/_processed_/1/5/csm_a-mir-xxxx-01_3fd1beb516.jpg)
A-MIR-xxxx Mirror Sets
ポリテックのミラーセットには、様々なサイズのミラーが含まれており、測定時のセットアップをサポートします。
三脚、テストスタンド、位置決め用ステージ
![](/fileadmin/website/vibrometry/image/VIB-A-T02-01.jpg)
VIB-A-T02 Tripod with Pan/Tilt Head
![Vibrometer accessory compact tripod for PSV-3D Vibrometer accessory compact tripod for PSV-3D](/fileadmin/_processed_/a/4/csm_PSV-A-T34_6a81ef1e41.jpg)
PSV-A-T34 Table Tripod
Rigid support of 3 PSV scanning heads. Provides a configuration optimized for in-plane performance with small parts.
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_a78d6060b0.jpg)
PSV-A-T35 Table Tripod
Rigid support of 3 PSV scanning heads. Provides a narrow configuration optimized for out-of-plane performance with small parts.
![Motorized tripod for PSV Scanning Vibrometer Motorized tripod for PSV Scanning Vibrometer](/fileadmin/_processed_/0/c/csm_PSV-A-T51-01_aa5a3195b3.jpg)
PSV-A-T51 Motorized Tripod
Convenient motorized support for 3 PSV scanning heads.
その他
![PSV-A-015/016 system cabinet for Scanning Vibrometers PSV-A-015/016 system cabinet for Scanning Vibrometers](/fileadmin/_processed_/f/0/csm_psv-a-015-016-rack-storage_f65b8c78cf.jpg)
PSV-A-015/016 System Cabinet
可動式で、すべてのパーツやアクセサリーを収納できます
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_ebdad5fb70.jpg)
External Scanner Control
外部からの電圧信号により、走査ミラーの制御を追加することができます。
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_e7ddd1167e.jpg)
VIB-A-HEAD Headphones
振動計が測定した信号を音として聞くためのノイズリミッター付きヘッドフォン。
![Vibrometer accessory Acoustic Gate Unit for PSV Scanning Vibrometer Vibrometer accessory Acoustic Gate Unit for PSV Scanning Vibrometer](/fileadmin/_processed_/f/9/csm_PSV-A-430-01_8abc80eccd.jpg)
PSV-A-430 Acoustic Gate Unit
ノイズが一定の閾値を超えた場合にゲート入力をアクティブにします。ブレーキ鳴きの測定など、イベントトリガー用途に適しています
![SAM Scalable Automatic Modal Hammer for excitation in modal testing SAM Scalable Automatic Modal Hammer for excitation in modal testing](/fileadmin/_processed_/7/7/csm_sam1-scalable-automatic-modal-hammer-free_2ccc97651e.jpg)
Scalable Automatic Modal Hammer SAM
実験的なモーダルテストのためのサンプルの加振を、再現可能な力レベルで行います。幅広い設定が可能で、ダブルヒットを確実に回避します。
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_d445367ee9.jpg)
A-RET-xxxx Retro-Reflective Supplies
レーザの反射率が低い表面を測定する際、S/N比を改善するための反射剤。スプレー、テープ、シート、マイクロガラスビーズなど
