スキャニング型レーザドップラ振動計による非接触振動測定
PSV-500 スキャニングレーザドップラ振動計は、研究開発や製品開発において、振動を確実かつ高精度に計測します。可視化された実稼働振動形状や固有振動モードは、NVH、音響、構造的な動的問題から、超音波解析、FEM 検証、非破壊検査 (NDT) まで、あらゆる場面で役立ちます。
概要
- FEMのような空間分解能を備えたフルフィールド非接触測定
- レーザースポットが極小であるため、小さな構造物でも測定可能
- 水やその他の透明な媒体を通して測定可能

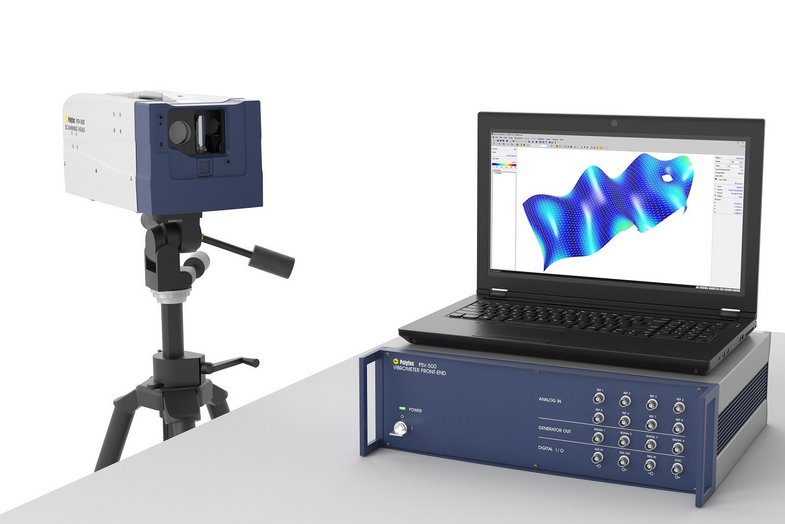

- コンパクトなノートパソコンタイプとラックタイプ
- アプリケーションに柔軟に適応可能オープンデータと制御インタフェース
- 3Dシステムへのアップグレードおよび拡張が可能
- 多彩なアクセサリとソフトウェアオプション
小型軽量物の微細な振動を非接触で測定
小型軽量構造物の非接触特性評価。振動、音響、動的挙動の解析。生物・医療系の生体、エレクトロニクス部品、MEMSなどの小型で軽量な測定物も、質量負荷なくレーザで、非接触で測定できます。レーザドップラ振動計は、測定周波数帯域がDCからGHzまでと広く、振動モード・周波数応答を測定し、解析結果の検証ができます。共振周波数、インパルス応答、減衰特性を測定します。微細な振動も、ポリテックのレーザドップラ振動計なら測定できます!
ポリテックの PSV スキャニング振動計は5ステップで振動モード形状を簡単測定
アクセサリとコンポーネント
光学アクセサリ
![Vibrometer accessory PSV Geometry Scan Unit Vibrometer accessory PSV Geometry Scan Unit](/fileadmin/_processed_/d/d/csm_PSV-G-500-01_952a1bae44.jpg)
PSV-G-500 Geometry Scan Unit
試料の形状を測定するための内蔵レーザー距離センサー
![PSV Optical Derotator for scanning vibration measurements on rotating structures PSV Optical Derotator for scanning vibration measurements on rotating structures](/fileadmin/_processed_/3/2/csm_PSV-A-440-01_a3f52424b3.jpg)
PSV-A-440 Optical Derotator
回転体の軸方向の測定用。回転体にロックして、24,000rpmまでは静止しているように測定できます
![Vibrometer accessory PSV Close Up Unit Vibrometer accessory PSV Close Up Unit](/fileadmin/website/vibrometry/image/PSV-A-410-01.jpg)
PSV-A-410 Close-up Unit
特に小さな部品の接写測定に。ビデオカメラ用のクローズアップレンズがセットになっています。光沢のある小さな部品用の特別なPSV-A-CL-xxxマイクロ・スキャン・レンズもあります。
![Vibrometer accessory set of micro scan lenses for PSV Scanning Vibrometers Vibrometer accessory set of micro scan lenses for PSV Scanning Vibrometers](/fileadmin/_processed_/1/4/csm_PSV-A-CL-xxx-01_3bd1b5e2e1.jpg)
PSV-A-CL-xxx Micro Scan Lenses
非常に小さな部品や鏡面の測定に最適なビームパスを実現。PSV-A-410クローズアップ・ユニットが必要です
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_96792f9a5a.jpg)
PSV-A-HNeBF Helium-Neon Block Filter
極小部品や鏡面などの測定時に、レーザースポットの視認性を高めるノッチフィルター。
![Vibrometer accessory ring light for PSV Scanning Vibrometers Vibrometer accessory ring light for PSV Scanning Vibrometers](/fileadmin/_processed_/0/5/csm_PSV-A-RLight-01_f919f00a3c.jpg)
PSV-A-RLight Ring Light
小型の検査対象物を照明するための光ファイバ式リングライト。PSV-A-410 クローズアップ・ユニットが必要です
![Vibrometer accessory PSV-A-526 Protective Window Vibrometer accessory PSV-A-526 Protective Window](/fileadmin/_processed_/c/9/csm_PSV-A-526-01_ca4f435c65.jpg)
PSV-A-526 Front Window
埃や風、高いdBレベルの音響刺激からスキャン機構を保護します
![Vibrometer accessory - set of mirrors for customized vibrometer test setups Vibrometer accessory - set of mirrors for customized vibrometer test setups](/fileadmin/_processed_/1/5/csm_a-mir-xxxx-01_028f422a34.jpg)
A-MIR-xxxx Mirror Sets
ポリテックのミラーセットには、様々なサイズのミラーが含まれており、測定時のセットアップをサポートします
三脚、テストスタンド、位置決め用ステージ
![](/fileadmin/_processed_/f/9/csm_VIB-A-T02-01_62267f91bf.jpg)
VIB-A-T02 Tripod with Pan/Tilt Head
パン/チルトヘッド付き三脚
![](/fileadmin/_processed_/3/b/csm_psv-500-scanning-vibrometer-psv-a-t18-vertical-test-stand_02_55b47b8991.jpg)
PSV-A-T18 Vertical Test Stand
PSVのスキャンヘッドをモータで動かし、小さな部品のテストを行うことができます
その他
![Vibrometer accessory PSV rack system Vibrometer accessory PSV rack system](/fileadmin/website/vibrometry/image/PSV-A-013-01.jpg)
PSV-A-013 System Cabinet
可動式で、すべてのパーツやアクセサリを収納できます
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_67eeb46f5f.jpg)
PSV-A-560 Coherence Optimizer
レーザスタビライズにより、全体のS/N比を向上
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_ebdad5fb70.jpg)
External Scanner Control
外部からの電圧信号により、走査ミラーの制御を追加することができます
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_e7ddd1167e.jpg)
VIB-A-HEAD Headphones
振動計が測定した信号を音として聞くためのノイズリミッター付きヘッドフォン
![Vibrometer accessory Acoustic Gate Unit for PSV Scanning Vibrometer Vibrometer accessory Acoustic Gate Unit for PSV Scanning Vibrometer](/fileadmin/_processed_/f/9/csm_PSV-A-430-01_8abc80eccd.jpg)
PSV-A-430 Acoustic Gate Unit
ノイズが一定の閾値を超えた場合にゲート入力をアクティブにします。ブレーキ鳴きの測定など、イベントトリガー用途に適しています
![SAM1 Scalable Automatic Modal Hammer SAM1 Scalable Automatic Modal Hammer](/fileadmin/_processed_/1/4/csm_sam1-scalable-automatic-modal-hammer-with-wheel_e9dbf1fc54.jpg)
Scalable Automatic Modal Hammer SAM
実験的なモーダルテストのためのサンプルの加振を、再現可能な力レベルで行います。幅広い設定が可能で、ダブルヒットを確実に回避します。
![Icon accessory Icon accessory](/fileadmin/_processed_/a/5/csm_icon-accessories_d445367ee9.jpg)
A-RET-xxxx Retro-Reflective Supplies
Selection of sprays, tape, sheets and micro glass beads for improvement of signal to noise ratio when measuring uncooperative surfaces.
