Flexible Lösungen für Vier-Spitzen-Messungen
Polytec bietet eine breite Palette manueller Messkopf-Stative für nicht automatisierte Vier-Spitzen-Messungen, deren Auswahl von der Größe und Form der Proben sowie dem verfügbaren Platz abhängen. Hier finden Sie eine Auswahl vorhandener Lösungen.

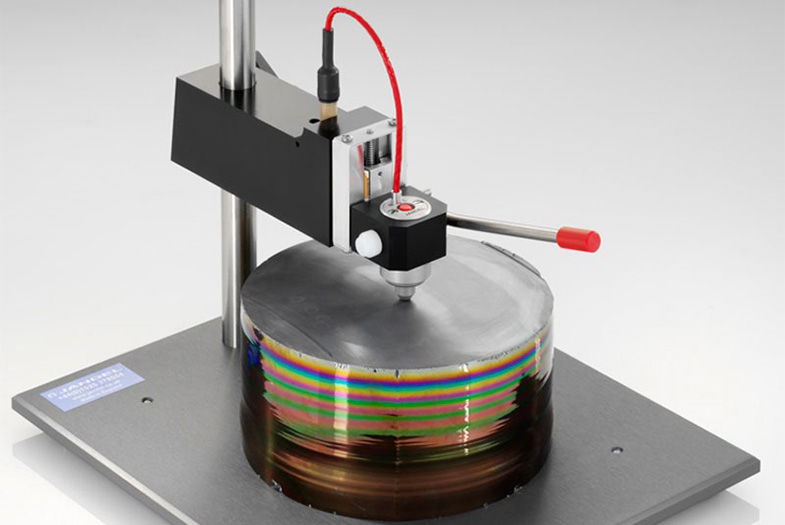

Multiheight Messkopf-Stativ
Polytec bietet das Multiheight Messkopf-Stativ als Lösung für eine Vielzahl von Messungen an. Der Messkopf kann angehoben und abgesenkt werden und ermöglicht die Messung von Proben mit unterschiedlichen Dicken, von dünnen Schichten bis zu großen Ingots.
Das Multiheight-Stativ wird mit 4 Befestigungslöchern im Sockel geliefert, die optionales Zubehör wie einen 8-Zoll-Wafertisch oder einen X-Y-Mikropositioniertisch aufnehmen können.
| Merkmal | Wert |
| Max. Probengröße | Durchmesser bis max. 250 mm (300 mm Durchmesser als Option ohne Aufpreis) |
| Max. Probendicke | Höhen von max. 250 mm können gemessen werden (höhere Dicken auf Anfrage) |
| Mikroschalter | Verhindert den Stromfluss, wenn die Sonde nicht in Kontakt mit der Probe ist |
| Manuelle Steuerung | Einfache Hebelbedienung für das Einsetzen und Entfernen des Messkopfs |
| Einfache Einrichtung | Ein einziges Kabel verbindet das Stativ mit der Messelektronik |
| Montagebohrungen | Optional sind Probentische erhältlich |
Microposition Messkopf-Stativ
Polytec bietet das Microposition-Stativ als Lösung für Messungen an kleinen Proben oder gedruckten Linien an, bei denen die mikrofeine Positionierung des Messkopfs wichtig ist. Die maximale Probengröße beträgt 76 mm. Die Mikrometer-Bewegung erlaubt ein Maximum von 25 mm x 25 mm in 0,01 mm-Schritten und 360 Grad Drehung der Probe.
| Merkmal | Wert |
| Max. Probengröße | bis 76 mm Durchmesser |
| Max. Probendicke | bis 4 mm Dicke |
| Mikroschalter | Verhindert den Stromfluss, wenn der Messkopf nicht in Kontakt mit der Probe ist |
| Manuelle Steuerung | Einfache Hebelbedienung zum Einsetzen und Entfernen des Messkopfs |
| Einfache Einrichtung | Ein einziges Kabel verbindet das Stativ mit der Messelektronik |
| Mikrometerschlitten | 25 mm x 25 mm mit 0,01 mm-Schritten |
Handsensor-Halter
Polytec bietet den Handsensor als eine Lösung für sehr flexible, mobile Messungen. Der Halter liegt bei der Messung voll auf den Proben auf, wodurch Messwertschwankungen vermieden werden, die bei handgehaltenen Methoden auftreten.
Der Halter kann für die Messung einer Vielzahl von Proben verwendet werden, von dünnen Schichten und Wafern bis hin zu großen Ingots. Der Messkopf kann mit bis zu 200 g pro Nadel belastet werden, und der Halter hat eine Gewichtskraft von etwa 1,2 kg, um die Nadeln vollständig aufzusetzen. Empfindliche, nicht gelagerte Proben sind dafür ungeeignet.
| Merkmal | Wert |
| Max. Probengröße | Jede übliche Probengröße kann gemessen werden, solange der Halter entsprechend platziert werden kann |
| Max. Probendicke | Jede übliche Probendicke kann gemessen werden, solange der Halter entsprechend platziert werden kann |
| Kippschalter | Verhindert den Stromfluss, wenn der Messkopf nicht in Kontakt mit der Probe ist |
| Manuelle Platzierung | Der Halter ist so konzipiert, dass der platziert und während die Messung nich gehalten werden muss. So werden Schwankungen vermieden, die normalerweise mit Handmessungen verbunden sind |
| Einfache Einrichtung | Ein einziges Kabel verbindet den Halter mit der Messelektronik |
