Bahngeschwindigkeit an Endlosmaterial und Stückgut messen
Die Messung der Geschwindigkeit ist in vielen industriellen Prozessen unverzichtbar für die Prozesssteuerung und Optimierung. Sie ist die Grundlage für viele andere Anwendungen wie die Schnittlängensteuerung, Längenmessung, Geschwindigkeitsdifferenz. Die Messung der Geschwindigkeit erfolgt dabei mit dem Laser-Doppler-Verfahren.
Die Laser Surface Velocimeter (LSV) von Polytec sind dazu ideal geeignet, denn sie messen auf nahezu jeder Oberfläche und sind unempfindlich gegenüber verschmutzten Oberflächen. Durch das berührungslose Messverfahren eliminieren Sie auf einen Schlag negative Einflüsse auf die Genauigkeit wie Schlupf und Verschleiß. Außerdem bleibt das zu messende Produkt unbeschädigt. Ein weiterer Pluspunkt der Polytec Systeme ist das flexible Schnittstellenkonzept – es umfasst den Geschwindigkeitswert über den Encoder-Ausgang, serielle Schnittstellen, LAN, Profibus sowie Profinet.

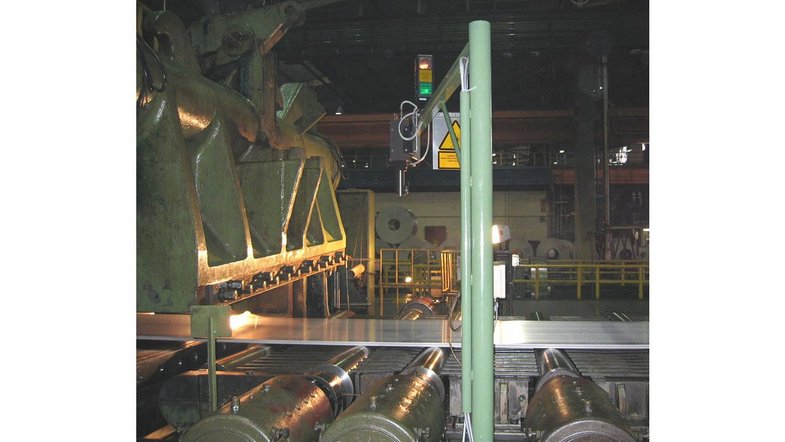

Geschwindigkeit synchronisieren in der Aluminiumerzeugung
Im größten Aluminium-Schmelz- und -Walzwerk der Welt wird mittels berührungsloser Laser-Doppler-Messtechnik von Polytec gleichzeitig die Länge und Geschwindigkeit von Aluminium-Platten im Fertigungsprozess gemessen. Mehrere Polytec LSV sind in den Fertigungsprozess integriert und liefern die Messwerte für die Anlagensteuerung.
C-Messbügel misst Geschwindigkeit im Walzprozess
Neben der Messung des Dressiergrades beim Nachwalzen von Kaltband kommen Lasersensorne von Polytec auch in den nachgelagerten Prozessschritten und in der Weiterverarbeitung der Stahl- und Aluminiumerzeugnisse zum Einsatz. Um die Dickentoleranzen von gewalzten Bändern immer weiter zu reduzieren, werden moderne Walzwerke nach dem Masseflussprinzip gesteuert. Laser Surface Velocimeter (LSV) sind einfach in die Produktionsanalgen integrierbar und erlauben eine kontinuierliche und zuverlässige Messung der Geschwindigkeitskomponente ohne Einfluss auf das Erzeugnis dank Lasertechnik.
Geschwindigkeit in-line optisch kontrollieren
In der Metallindustrie werden LSV von Polytec für unterschiedliche Geschwindigkeitsmessungen eingesetzt:
- Bestimmung der Verweilzeit in Beschichtungs- und Oberflächenbehandlungsanlagen
- Steuerung bzw. Synchronisation von Schneidvorrichtungen in Ablängprozessen
- Synchronisierung von Antrieben und Bandzügen in Walzgerüsten
- Kontrolle von Abkühlprozessen, z.B. in Laminarkühlstrecken
- Bestimmung des Dressiergrades in Dressier- oder Reckgerüsten
- Masseflussregelung in Reversier- und Tandemgerüsten.
Regelung von Drehbewegungen
In Edelstahl-Walzwerken werden oftmals zwei Polytec Lasersensoren zur exakten Regelung von Planetenschrägwalzwerken eingesetzt. Durch die simultane Messung von Rotationsgeschwindigkeit sowie Translationsgeschwindigkeit im Auslauf des Walzwerks lässt sich ein Drehen des heißen Stabstahls automatisch kompensieren.
Steuerung von rotierenden Rohrsägen
Diese werden in Rohrwalzwerken immer häufiger eingesetzt. Das Sägeblatt wird dabei auf einer Kreisbahn mit der Geschwindigkeit des Rohres mitbewegt. Die Bewegungen müssen exakt übereinstimmen und das bei Geschwindigkeiten bis zu 10 m/s. Das Polytec LSV misst schlupf- und verschleißfrei die Rohrgeschwindigkeit zur Steuerung der rotierenden Rohrsäge. Neben einem exakt senkrechten Schnitt werden durch den Einsatz des LSV kleinste Längentoleranzen erzielt.
Optische Längen- und Geschwindigkeitsmessung in der Stahl-, Aluminium- und Metallproduktion
Zugehörige Produkte
ProSpeed LSV-2100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-2100 Lasersensoren detektieren Vorwärts- und Rückwärtsbewegung sowie Stillstand mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 3 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
ProSpeed LSV-1100 Laser Surface Velocimeter
Berührungslos messende ProSpeed® LSV-1100 Lasersensoren detektieren die Vorwärtsbewegung im Fertigungsprozess mit Laserpräzision. Sie messen zuverlässig selbst in rauer Produktionsumgebung mit bis zu 1,5 m langen Arbeitsabständen. Dank der berührungsfreien Messung vermeiden sie Nachteile taktiler Verfahren wie Schlupf und Verschleiß und sind nahezu wartungsfrei. Sie arbeiten selbst auf empfindlichen Oberflächen mit höchster Präzision, ohne diese zu beschädigen.
Weitere Anwendungen in Stahl, Aluminium und Metalle
- Elongation
![Elongation process in steel rolling mill using optical sensors]( "Elongation process in steel rolling mill using optical sensors")
Elongation process in steel rolling mill using optical sensors - Geschwindigkeitsdifferenz
![Differential speed measurement in rolling mills using non-contact laser sensors]( "Differential speed measurement in rolling mills using non-contact laser sensors")

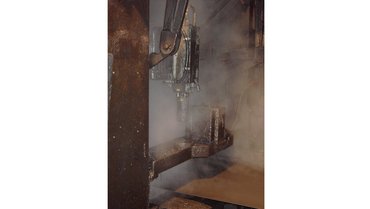

Differential speed measurement in rolling mills using non-contact laser sensors - Längenmessung
![Length measurement with a LSV laser sensor in a continuous caster line]( "Length measurement with a LSV laser sensor in a continuous caster line")
Length measurement with a LSV laser sensor in a continuous caster line - Massenflussregelung
![Massenstrom bzw. Massenflussregelung im Kaltwalzen, Elongation und Dressiergrad mit Laser Sensoren messen]( "Massenstrom bzw. Massenflussregelung im Kaltwalzen, Elongation und Dressiergrad mit Laser Sensoren messen")
Massenstrom bzw. Massenflussregelung im Kaltwalzen, Elongation und Dressiergrad mit Laser Sensoren messen - Non-Destructive Testing
![Non-destructive testing of steel tubes]()
- Schnittlängensteuerung
![Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams]( "Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams")
Inline cut-to-length control, LSV optical sensors controlling the torch cutter of cast steel beams - Stranggießen
![Reliable process control for continuous casting: optical gauges for speed and length measurement]( "Reliable process control for continuous casting: optical gauges for speed and length measurement")
Reliable process control for continuous casting: optical gauges for speed and length measurement
