Modulares 3D-Schwingungsmesssystem

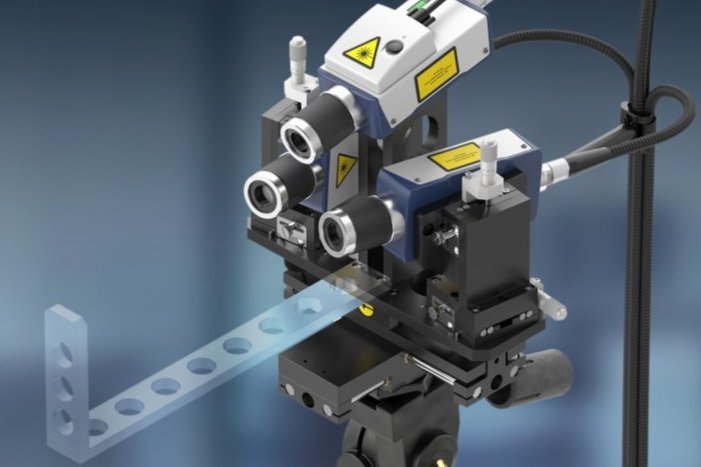

Das VibroFlex TriMount ist ein modularer Aufbau für berührungslose 3D-Schwingungsmessungen, bestehend aus einem stabilen Sensorhalter mit drei VibroFlex Compact Messköpfen, die jeweils mit einem leistungsfähigen VibroFlex Connect interagieren. Diese Kombination ermöglicht präzise und zuverlässige Schwingungsmessungen mit einer Frequenzbandbreite von bis zu 24 MHz für vielfältige Anwendungen. Die neueste Generation FPGA-basierter Signalverarbeitung ermöglicht die synchrone Messwerterfassung von Schwingweg, Schwinggeschwindigkeit und Beschleunigung.

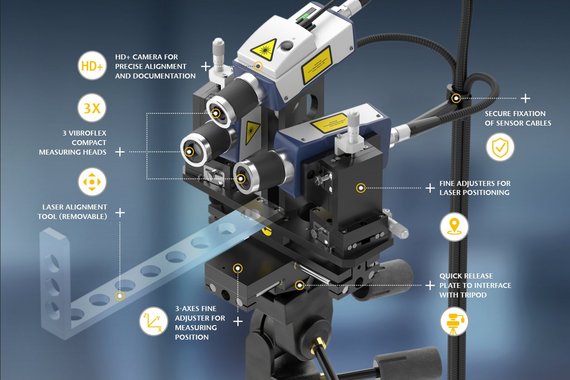

Highlights
- Echte berührungslose 3D-Schwingungsmessung
- Präzise Laserausrichtung mit Feinversteller und Kamera
- Höchste Frequenzbandbreite und Zeitauflösung
- Sofort einsatzbereit mit VibSoft-PRO Datenerfassung
- Messen Sie die tatsächliche Beschleunigung, Geschwindigkeit und Weg
- HD+ Kamera für präzise Ausrichtung und Dokumentation
3D-Vektoren von Prüflingen schnell erfassen
An der oberen Position kann ein Sensor mit integrierter Kamera oben aufgesetzt werden, für mehr Komfort beim Einrichten und bei der Prüfdokumentation.
Die Messdaten können mithilfe von VibSoft-PRO in ein kartesisches Koordinatensystem umgerechnet und die Anteile in den Achsen x, y und z dargestellt werden. Der Sensorhalter bietet Feinversteller und Justierhilfen, um die Messköpfe korrekt zu installieren und die drei Laserstrahlen präzise auszurichten.
Nebst der Verwendung des VibroFlex TriMount als 3D-Schwingungmesssystem können die drei Laservibrometer auch eigenständig als 1D-Einpunkt-Schwingungsmesssysteme verwendet werden. Diese Vielseitigkeit eröffnet ein breites Anwendungsspektrum – von der Forschung und Produktentwicklung bis hin zur zuverlässigen und kosteneffizienten Qualitätskontrolle.
Vielseitiges, modulares 3D-Messsystem
Das modulare 3D-Schwingungsprüfsystem TriMount hilft bei zahlreichen Anwendungen in den Bereichen Automotive, Haptik, Elektronik und vielen weiteren. Nutzen Sie diese kompakte optische Lösung für Dehnungsmessungen in der Materialprüfung, zur Entwicklung medizinischer Geräte oder zur Prüfung von Ultraschalltechnik. Setzen Sie neue Maßstäbe in der Gehörforschung oder validieren Sie die Leistung von Unterhaltungselektronik. Prozesse und empfindliche Strukturen wie beispielsweise beim Drahtbonden profitieren von dieser 3D-Schwingungssmesstechnik, um eine zuverlässige Verbindung in elektrischen Bauteilen sicherzustellen.
Verwandte Produkte
VibSoft
VibSoft ist ein leistungsfähiges und benutzerfreundliches Softwarepaket zur Erfassung und Analyse von Schwingungsmessdaten. VibSoft bildet die Brücke zwischen Datenerfassung und umfangreicher Datenanalyse – besonders bei Laservibrometern.

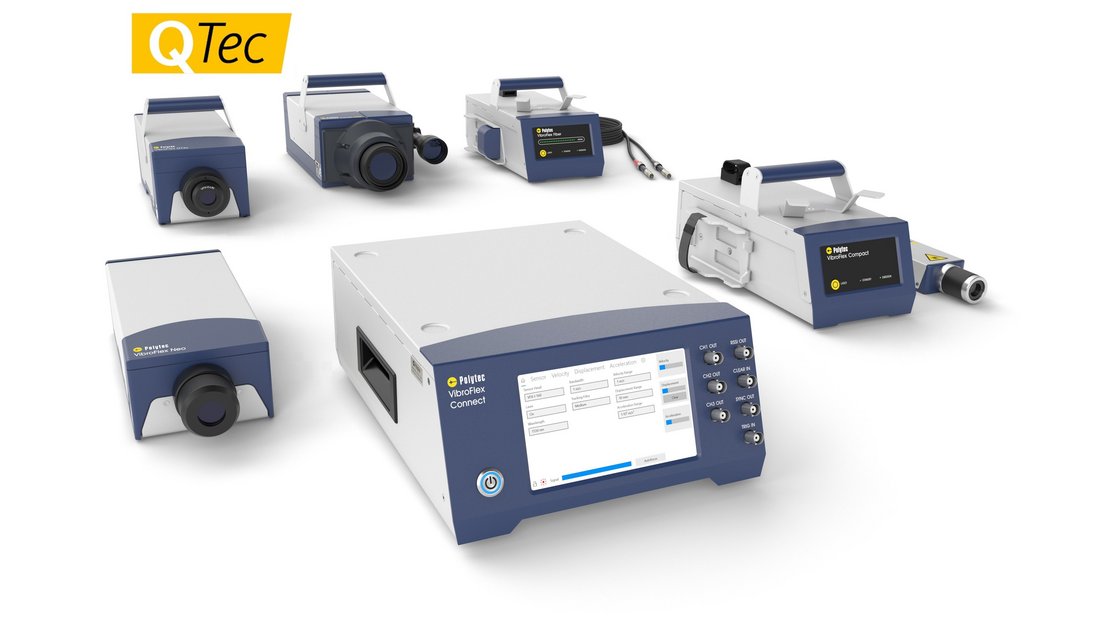

VibroFlex
VibroFlex steht für die Flexibilität der optischen Schwingungsmessung: Analysieren Sie kleinste Strukturen mit Mikroskopobjektiven oder messen Sie an großen, komplexen Objekten wie z. B. Maschinen oder Motoren auch aus sicherer Entfernung. Lösen Sie schwingungstechnische und akustische Fragestellungen in Forschung und Produktentwicklung für eine kurze Time-to-Market oder nutzen Sie VibroFlex für die zuverlässige Qualitätskontrolle in Ihrer Fertigung. Erfahren Sie wie die patentierte Mehrkanal-Interferometrie QTec® mit stets stabilem Signal, 20 dB besserem Signal-Rausch-Verhältnis für klare Ergebnisse ohne Post-Processing sorgt.

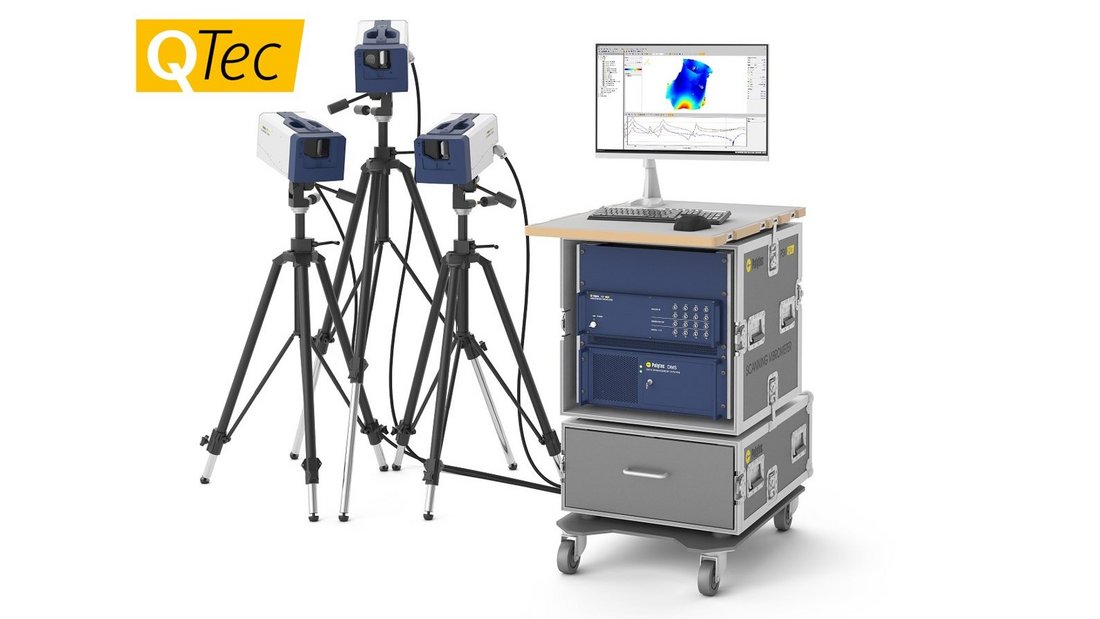

PSV QTec 3D Scanning Vibrometer
