Perspektivwechsel in der 3D-Schwingungsmessung
3D Scanning Vibrometer von Polytec lösen Ihre Schwingungsmessaufgaben in der Forschung und Entwicklung zuverlässig und präzise. Mit 3 unabhängigen Scanköpfen liefern sie die vollständige 3D-Schwingungsinformation mit Frequenzbandbreiten von bis zu 25 MHz. Die erfassten Schwingformen und Eigenmoden helfen bei NVH, akustischen und strukturdynamischen Fragestellungen, Ultraschallanalysen, FEM-Validierung bis hin zu zerstörungsfreiem Prüfen. Dabei integrieren sie sich perfekt in die CAE-Welt mit Schnittstellen für 3D Geometrien, Modalanalyse und Automatisierung.

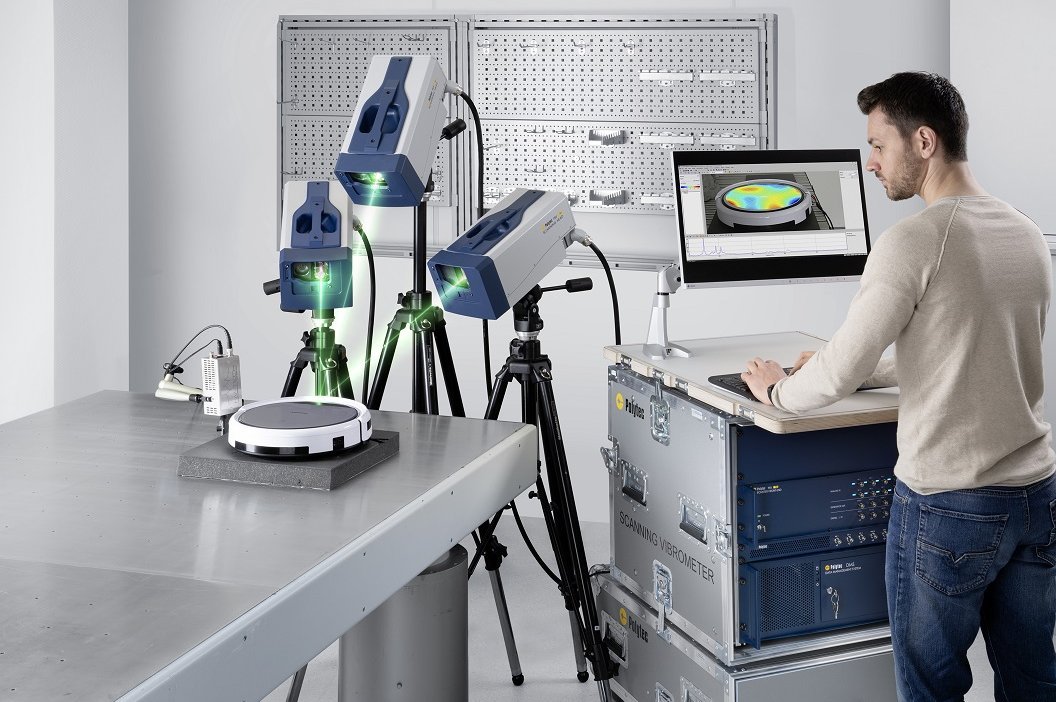

Das PSV QTec 3D Scanning Vibrometer ist als kompakte Notebook-Variante oder als Workstation mit praktischem, integriertem Arbeitsplatz erhältlich.
Highlights
- Vollflächige, berührungslose Schwingungsmessung mit FEM-vergleichbarer Auflösung
- Bestes Signal-Rausch-Verhältnis auf technischen Oberflächen
- Bis zu 10x schneller auf technischen Oberflächen
- Bildverarbeitungsunterstützung für schnelles Setup
- Professionelle Schnittstellen zu CAE für Modellvaliderung
- Geometrieverarbeitung für aussagekräftigte Ergebnisse
- Modalanalyse mit MIMO-Anregung und 8 Eingangskanälen
- Offene Datenschnittstelle für eigene Anwendungen
- Als kompakte Notebook-Variante oder als Racksystem mit integriertem Arbeitsplatz

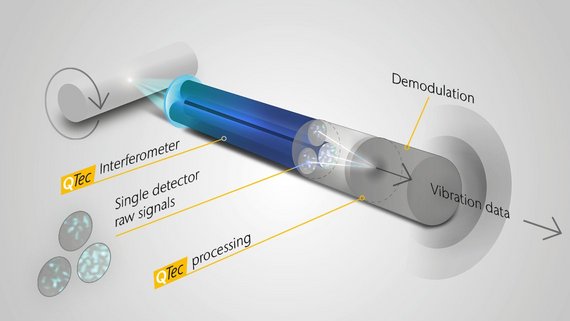

Schnellere Ergebnisse dank QTec® Mehrkanal-Interferometrie
Die patentierte QTec® Mehrkanalinterferometer Technologie verbessert die Signalqualität der Infrarot-Laservibrometer (SWIR) entscheidend und garantiert höchste optische Empfindlichkeit. QTec® ermöglicht hochgenaue Ergebnisse bei kürzesten Messzeiten unabhängig von der Oberfläche – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Seine sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen auch auf großen Entfernungen. QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für robuste, eindeutige Ergebnisse.
Konfigurationen und Anpassungsfähigkeit des PSV QTec 3D
Mit dem richtigen Zubehör vermessen Sie selbst kleinste Bauteile, triggern Sie auf Störgeräusche, lokalisieren Sie akustische Schwachstellen, meistern Sie auch komplexe Geometrien und Messaufbauten und messen Sie im harten Prüfstandeinsatz oder im Windkanal. Moderne Bildverarbeitungstools erleichtern den Testaufbau und professionelle CAE-Schnittstellen unterstützen die Validierung von FE-Modellen z.B. mit direkten Import der Geometriedateien. Die weiterentwickelte Geometrieverarbeitung bietet aussagekräftige und intuitive Visualisierungen der Messergebnisse, um präzise Einblicke in Ihre schwingenden Strukturen und deren dynamisches Verhalten oder Akustik zu gewähren.
Automatischer 3D-Abgleich
Dank neuer Bildverarbeitungstechniken sind die berührungslosen PSV-3D Scanning Vibrometer so einfach zu bedienen wie jeder handliche Einpunkt-Laserschwingungssensor, bei minimalem Schulungsbedarf. Für stets verlässliche Messdaten, insbesondere bei Hochfrequenztests wie an medizinischen Geräten oder bei Spannungs- und Dehnungsmessungen ist ein automatisches Ausrichten der drei überlagerten Laser essentiell. Der "3D Alignment Scan" nutzt schnelle Bildverarbeitung, um µm-Präzision in allen Positionen X, Y und Z sicherzustellen und ermöglicht damit schnellere und einfachere Testaufbauten und immer zuverlässige Messergebnisse.
QTec® Mehrkanal-Interferometrie für hochgenaue und effiziente Schwingungsanalysen
Zubehör
Optisches Zubehör
PSV-G-600 Geometrie-Scaneinheit
In Scankopf integrierter Abstandssensor zur Erfassung der Geometrie des Messobjektes
aus Scankopfposition.
PSV-A-535 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
A-MIR-xxxx Mirror Sets
Polytec's mirror sets contain different sizes of mirrors to assist in the set-up of your measurement.
Stative, Teststände, Verstelleinheiten
VIB-A-T02 Stativ mit Schwenk/Neige-Kopf
PSV-A-T34 Tischstativ
Stabile Halterung für 3 PSV-Scanköpfe optimiert für In-Plane Messungen an kleinen Objekten.
PSV-A-T35 Tischstativ
Stabile Halterung für 3 PSV-Scanköpfe optimiert für enge Konfigurationen und Out-Of-Plane Messungen an kleinen Objekten.

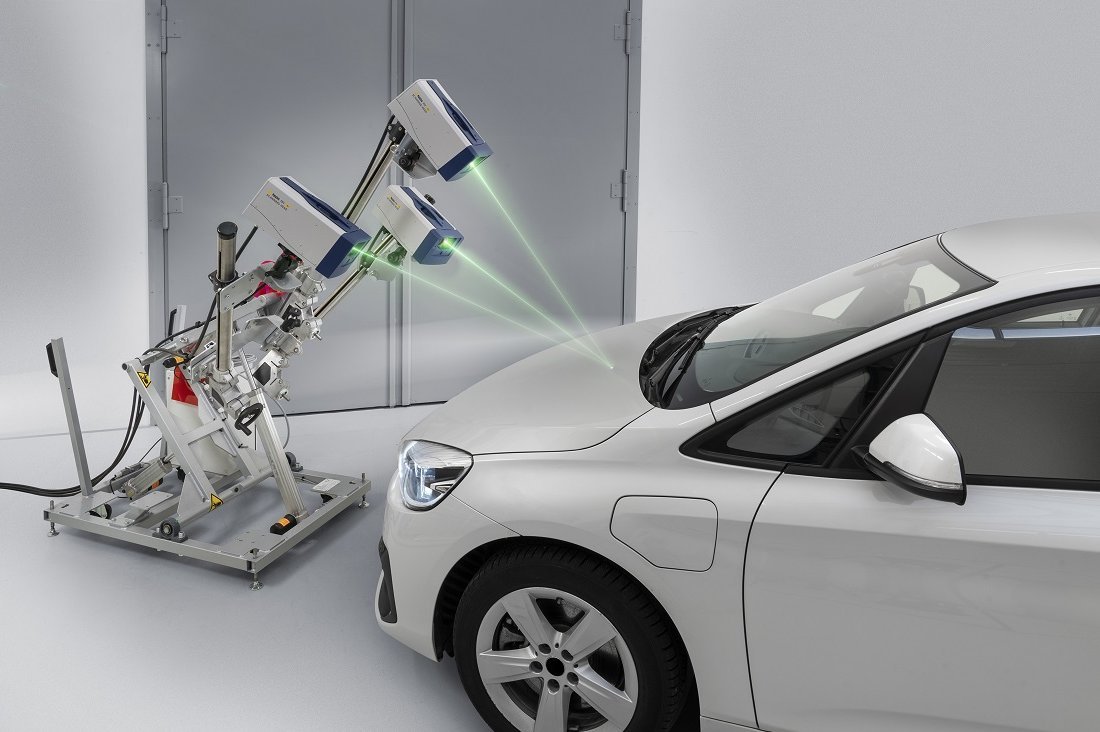

PSV-A-T51 Motorisiertes 3D-Stativ
Komfortable motorisierte Halterung für 3 PSV-Scanköpfe.
Weiteres Zubehör

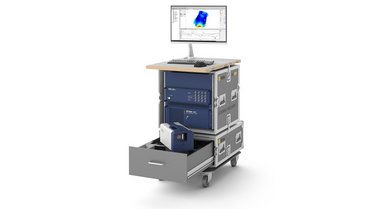

PSV-A-015/016 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Raum für alle Systemteile samt Zubehör.
Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale.
VIB-A-HEAD Kopfhörer
Kopfhörer zum Hören des Vibrometer-Signals mit Limiter zur Pegelbegrenzung.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und Aufgabenspezifisch parametrierbar.
A-RET-xxxx Retroreflektierende Materialien
Auswahl an Sprays, Klebeband, Folie und Mikro-Glasperlen zur Verbesserung Signalqualität bei Messungen auf schwierigen Messoberflächen.
