実験モード解析の簡素化
RotoVib は、ポリテックの最先端の光学式 3D スキャニング レーザドップラ振動計を使った自動モード解析システムです。設定は簡単で、ポリテックのスキャニング振動計のワークフローにシームレスに統合できます。試験サンプルの位置決めを自動で行うため、手作業による位置決めの手間が省けます。RotoVib は、360° の総合的な振動測定を、片側からの測定と同じように簡単に行えます。
概要
- RotoVib automated modal test station
- Integrates into the CAE workflow
- Creates full-body 3D vibration data set
- Small footprint for lab use
- Accepts part up to 50 kg (110 lb)
- Interfaces with PSV software
- Ready to use – no installation
モーダルテストの自動化

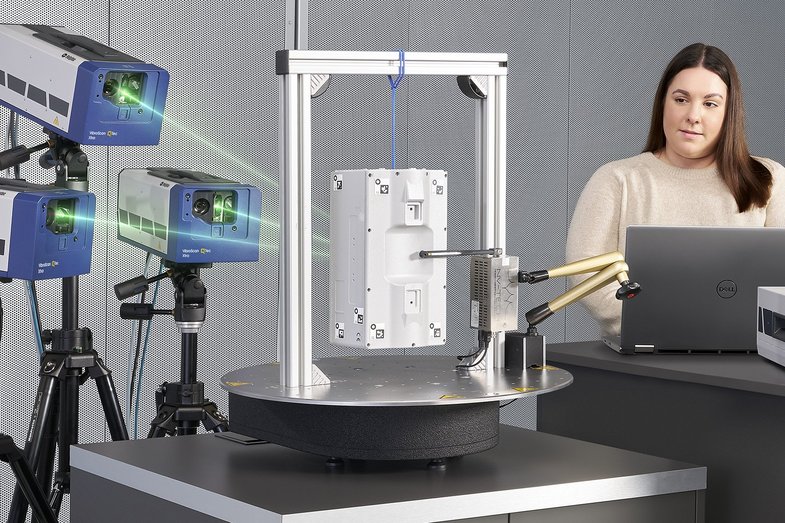

設置面積が小さく、すべてのコンポーネントを個別に配置できるため、50 kg までの小型 / 中型 DUT をラボで測定できます。RotoVib は、スキャニング振動計の測定結果を、CAE から取得した試験ジオメトリを使用したソフトウェア定義試験に変換し、完成したモーダルデータセットと、必要に応じて更新された試験サンプルのジオメトリを返します。ブレッドボード スタイルのスチール製ベースプレートは、自動モーダルハンマーや慣性加振器など、試験サンプルや各装置を安全に設置できます。
RotoVib を使用することで、テストエンジニアや技術者は、従来のロボットシステムのように特別な安全要件を満たすことなく、最高の空間分解能で自動モーダルテストを実施できます。この製品は、制御ユニットやギアボックスのハウジングなど、小型の試験対象物に特に適しており、音響最適化のための効率的なソリューションを提供します。
