Perspektivwechsel in der flächenhaften Vibrometrie
Scanning Vibrometer von Polytec lösen Ihre Schwingungsmessaufgaben in der Forschung und Entwicklung zuverlässig, schnell und präzise. Die erfassten Schwingformen und Eigenmoden helfen bei NVH, akustischen und strukturdynamischen Fragestellungen, Ultraschallanalysen, FEM Validierung bis hin zum zerstörungsfreien Prüfen mit Frequenzbandbreiten von bis zu 25 MHz.

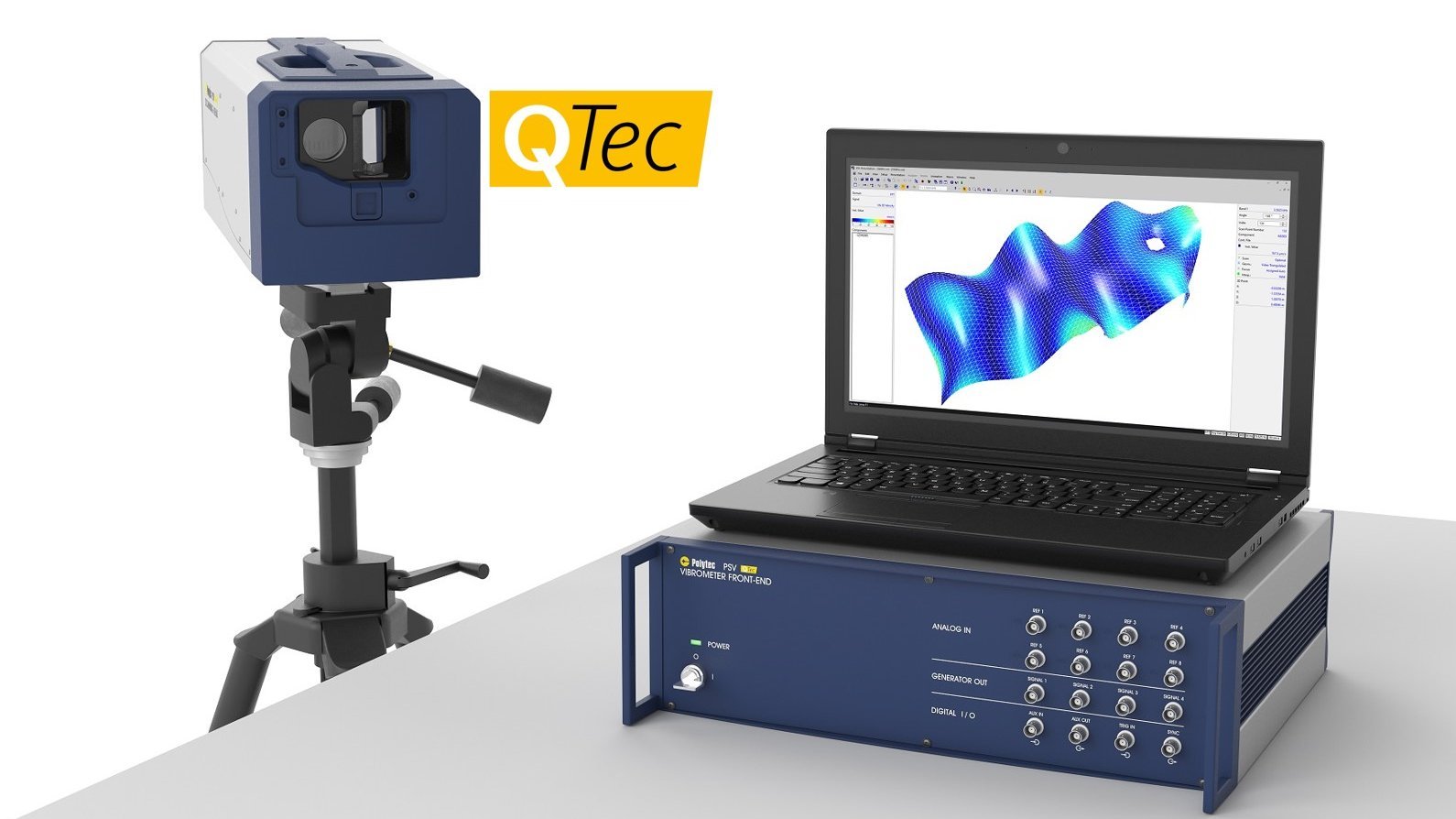

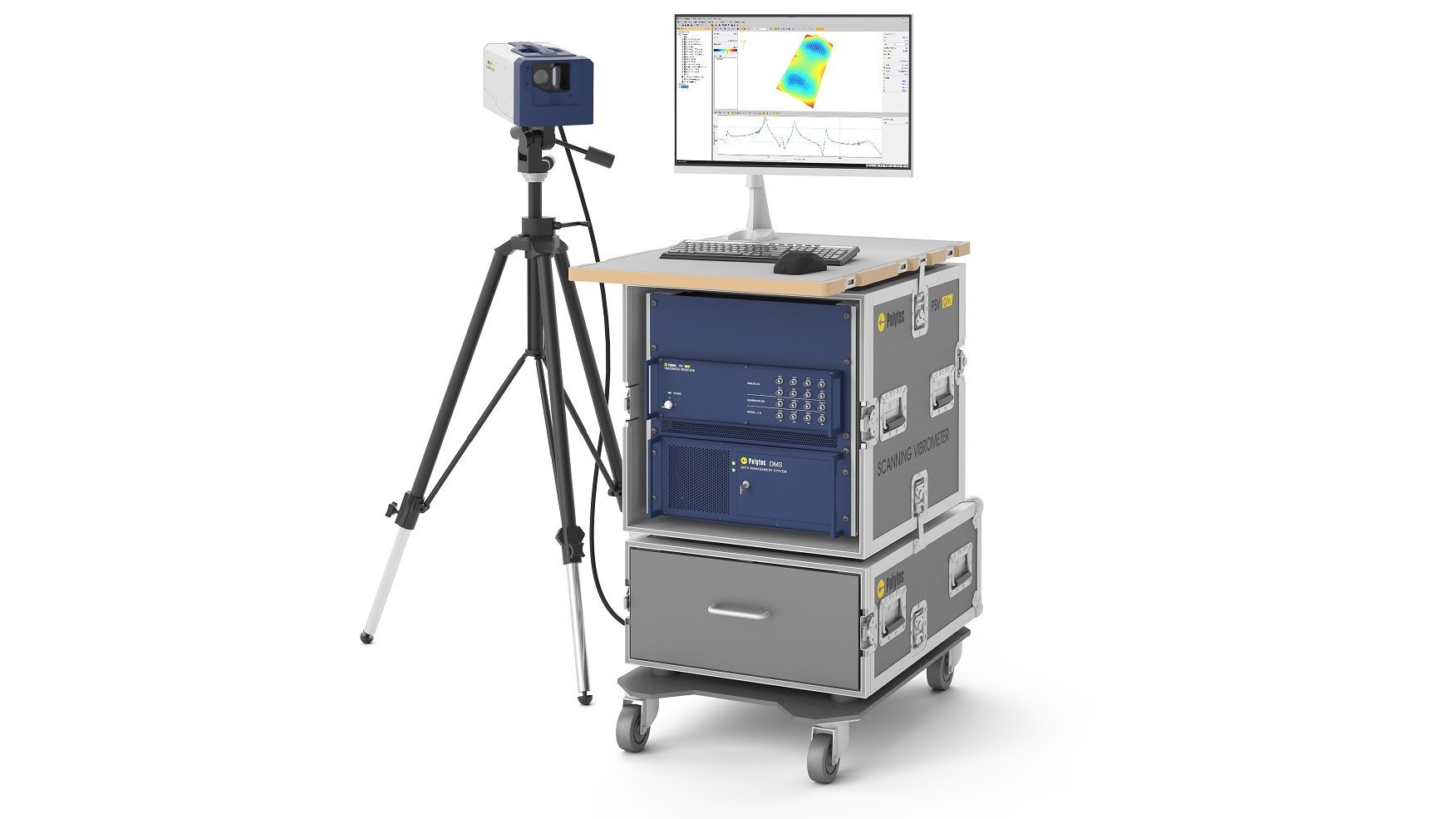

PSV QTec Scanning Vibrometer sind als kompakte und tragbare Notebook-Variante sowie als leistungsstarke Workstation mit praktischem, integriertem Arbeitsplatz erhältlich. PSV 1D Systeme erlauben zudem jederzeit ein Upgrade zu einem 3D Scanning Vibrometer zur fundierten Modalanalyse von out-of-plane sowie in-plane Schwingungsvektoren.
Highlights
- Vollflächige, berührungslose Schwingungsmessung mit FEM-vergleichbarer Auflösung
- Bestes Signal-Rausch-Verhältnis auf technischen Oberflächen
- Bis zu 10x schneller auf technischen Oberflächen
- Offene Datenschnittstelle für eigene Anwendungen
- Scanner-Schnittstelle für Tracking und Continuous Scanning Laser Doppler Vibrometrie (CSLDV)
- Ausbaubar zu 3D-System
- Als kompakte Notebook-Variante oder als Racksystem mit integriertem Arbeitsplatz

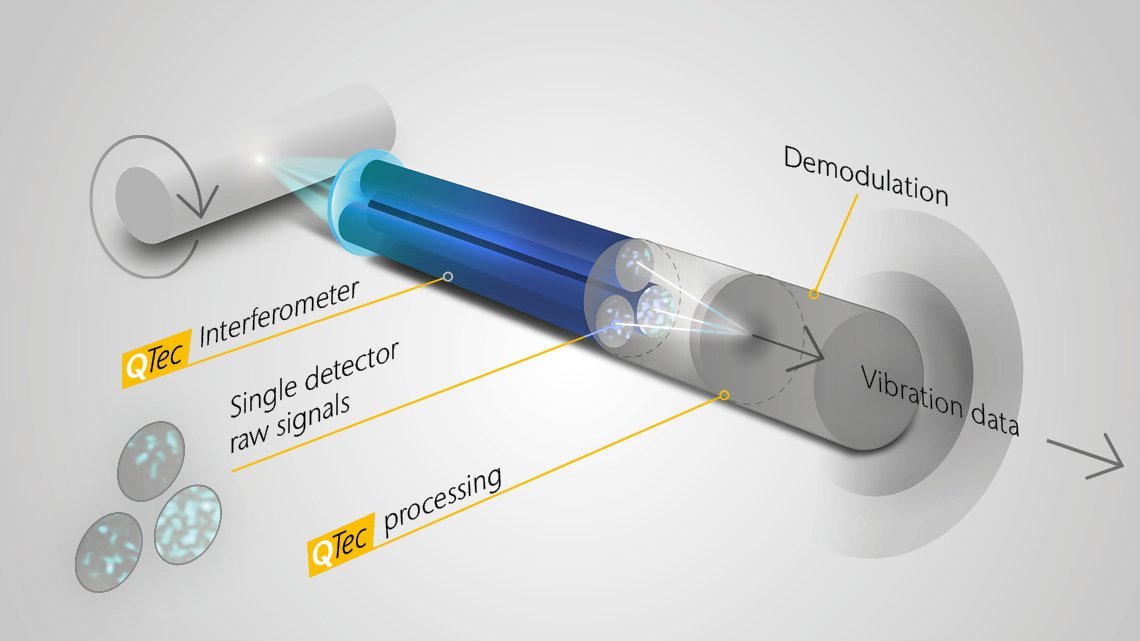

Schnellere Ergebnisse dank QTec® Mehrkanal-Interferometrie
Die patentierte QTec® Mehrkanalinterferometer Technologie verbessert die Signalqualität der Infrarot-Laservibrometer (SWIR) entscheidend und garantiert höchste optische Empfindlichkeit. QTec® ermöglicht hochgenaue Ergebnisse bei kürzesten Messzeiten unabhängig von der Oberfläche – selbst auf dunklen, biologischen, rotierenden oder bewegten Objekten. Seine sichere Lasertechnologie ist perfekt für anspruchsvolle Anwendungen auch auf großen Entfernungen. QTec® macht Schwingungsmessungen schneller, einfacher und zuverlässiger als je zuvor – für robuste, eindeutige Ergebnisse.

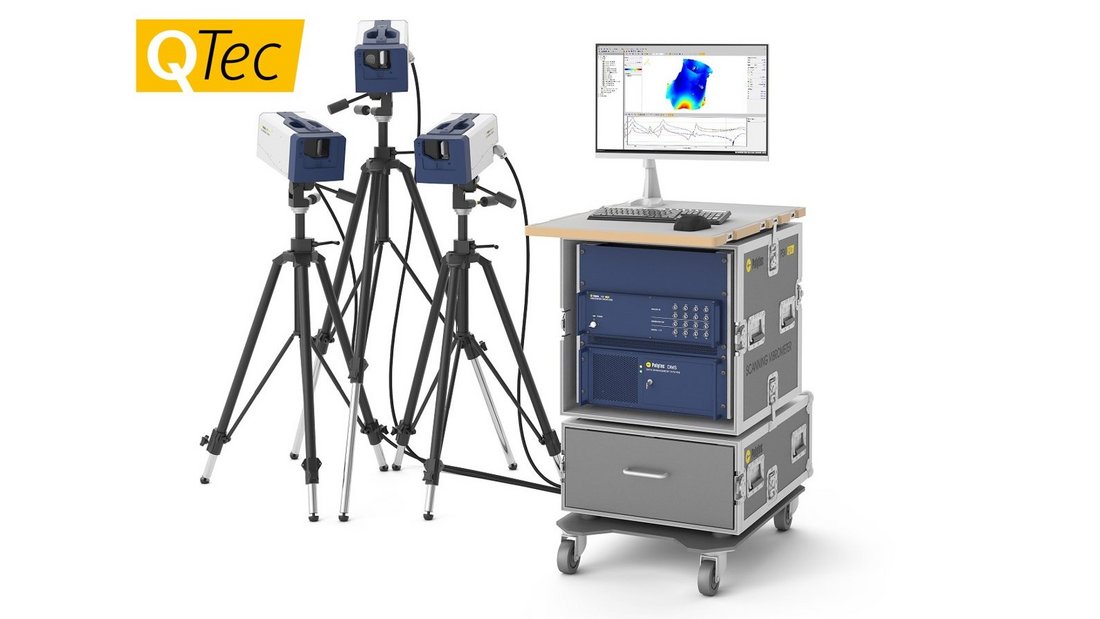

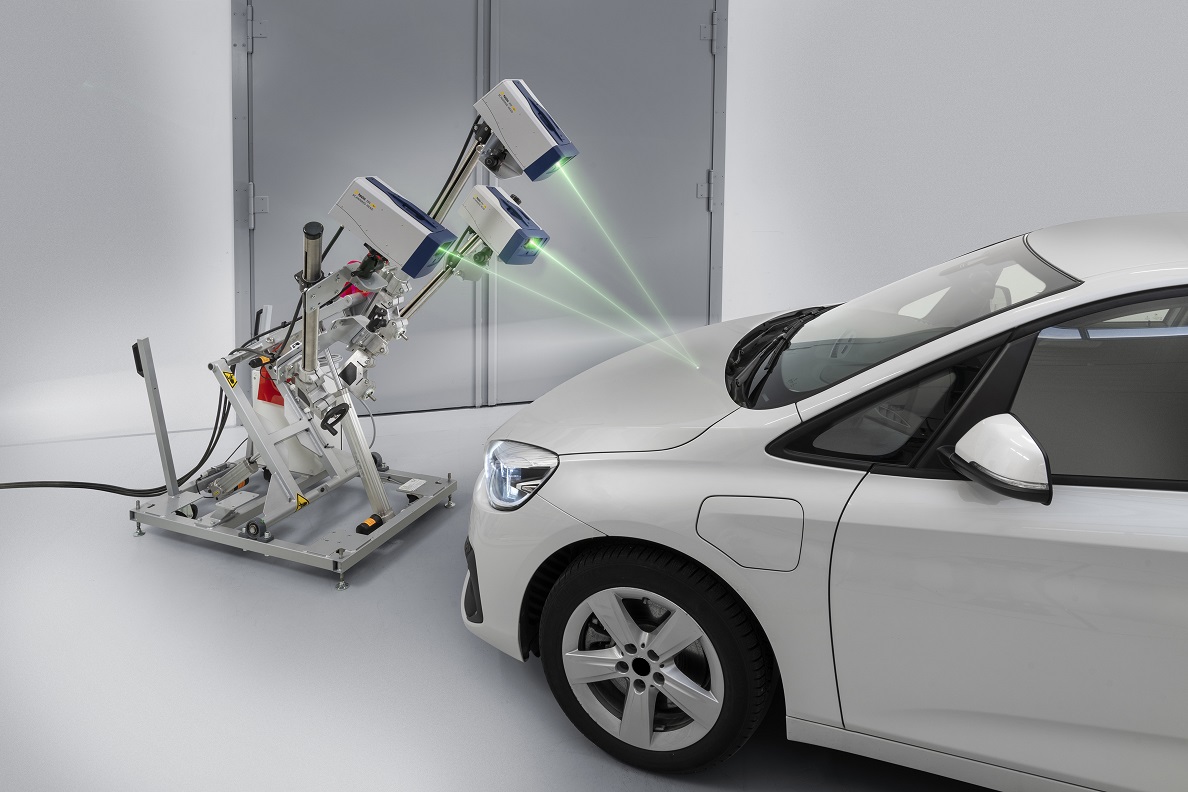

Erweitern auf PSV QTec 3D
Wenn die Anforderungen wachsen, dann wächst das Scanning Vibrometer mit und ist erweiterbar zu einem 3D-Schwingungsmesssystem. PSV QTec 3D Scanning Vibrometer von Polytec lösen Ihre Schwingungsmessaufgaben in der Forschung und Entwicklung zuverlässig und präzise. Mit 3 unabhängigen Scanköpfen liefern sie die vollständige 3D-Schwingungsinformation mit Frequenzbandbreiten von bis zu 25 MHz. Die erfassten Schwingformen und Eigenmoden helfen bei NVH, akustischen und strukturdynamischen Fragestellungen, Ultraschallanalysen, FEM-Validierung bis hin zu zerstörungsfreiem Prüfen.
Dabei integrieren sie sich perfekt in die CAE-Welt mit Schnittstellen für 3D Geometrien, Modalanalyse und Automatisierung. Mit dem richtigen Zubehör vermessen Sie selbst kleinste Bauteile, triggern Sie auf Störgeräusche, lokalisieren Sie akustische Schwachstellen, meistern Sie auch komplexe Geometrien und Messaufbauten und messen Sie im harten Prüfstandeinsatz oder im Windkanal.
QTec® Mehrkanal-Interferometrie für hochgenaue und effiziente Schwingungsanalysen
Zubehör
Optisches Zubehör

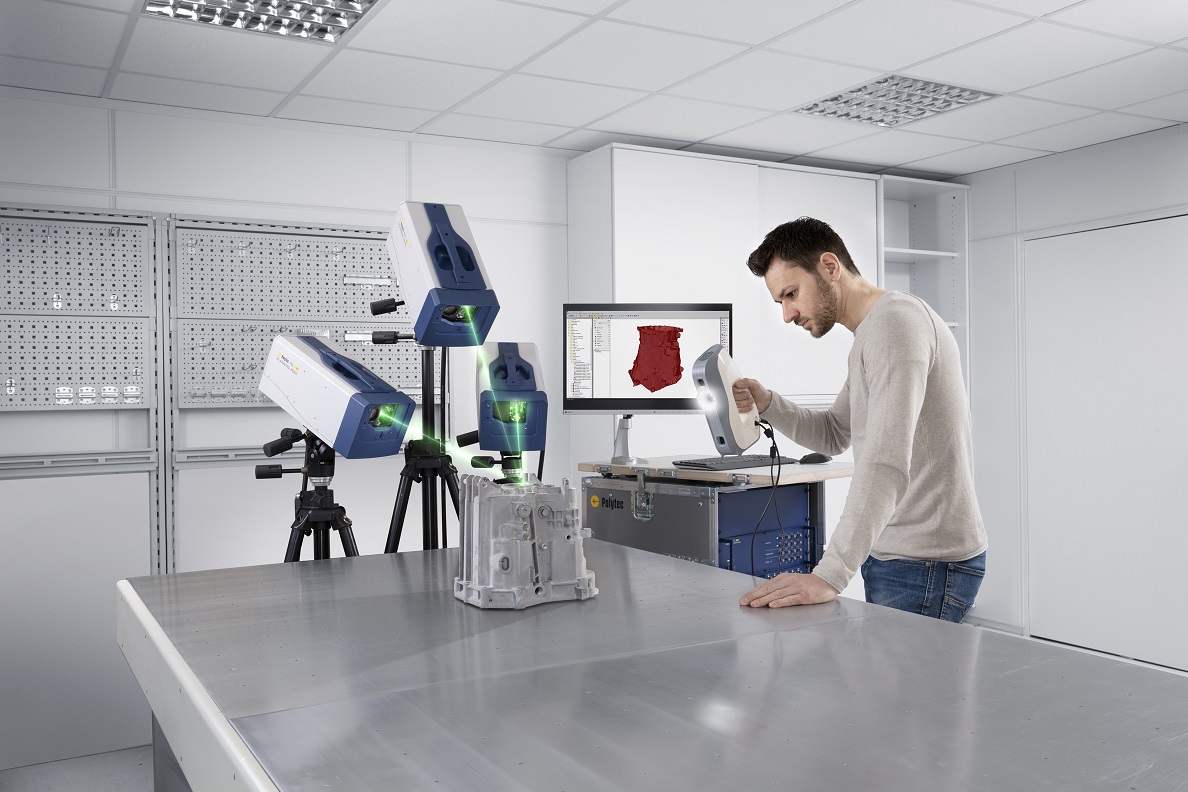

PSV-G-600 Geometrie-Scaneinheit
In Scankopf integrierter Abstandssensor zur Erfassung der Geometrie des Messobjektes
aus Scankopfposition.

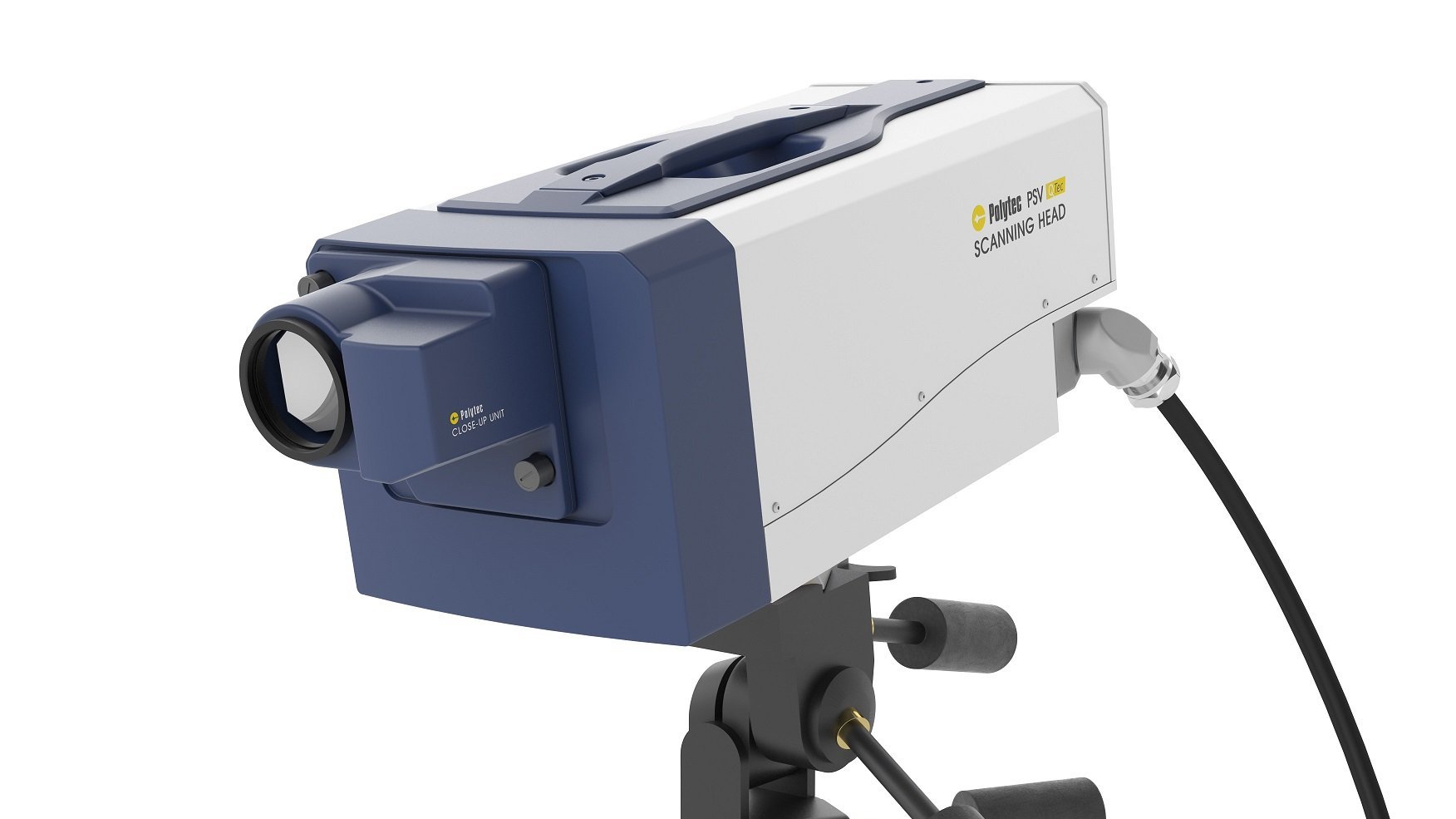

PSV-A-610-I Koaxial-Einheit
Für Messungen mit geringem Arbeitsabstand, besonders an kleinen Teilen. Beinhaltet einen Satz Nahbereichslinsen für die Videokamera. Für kleine, spiegelnde Objekte sind zusätzlich PSV-A-CL-xxx Mikro-Scanlinsen verfügbar.
PSV-A-CL-xxx Mikro-Scanlinsen
Optimierter Strahlengang für Messung kleiner Bauteile und auf spiegelnden Oberflächen. Benötigt PSV-A-410 Koaxial-Einheit.
PSV-A-RLight Ringlicht
Faseroptisches Ringlicht zur Beleuchtung kleiner Messobjekte. Benötigt PSV-A-610.
PSV-A-535 Frontfenster
Schützt die Scaneinheit vor Staub, Wind und akustischer Anregung bei hohen dB-Werten.
A-MIR-xxxx Mirror Sets
Polytec's mirror sets contain different sizes of mirrors to assist in the set-up of your measurement.
Stative, Teststände, Verstelleinheiten
VIB-A-T02 Stativ mit Schwenk/Neige-Kopf

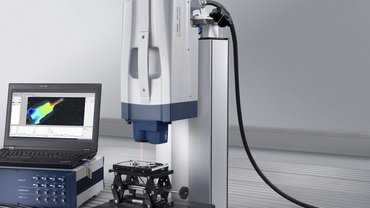

PSV-A-T18 Vertikaler Teststand
Motorisierte Positionierung des PSV-Scankopfs für kleine Messobjekte.
Weiteres Zubehör
PSV-A-015/016 Systemrollschrank
Ergonomischer mobiler Arbeitsplatz mit Raum für alle Systemteile samt Zubehör.
Externe Scannersteuerung
Erlaubt eine zusätzliche Bedienung der Scanning-Spiegel durch externe Spannungssignale.

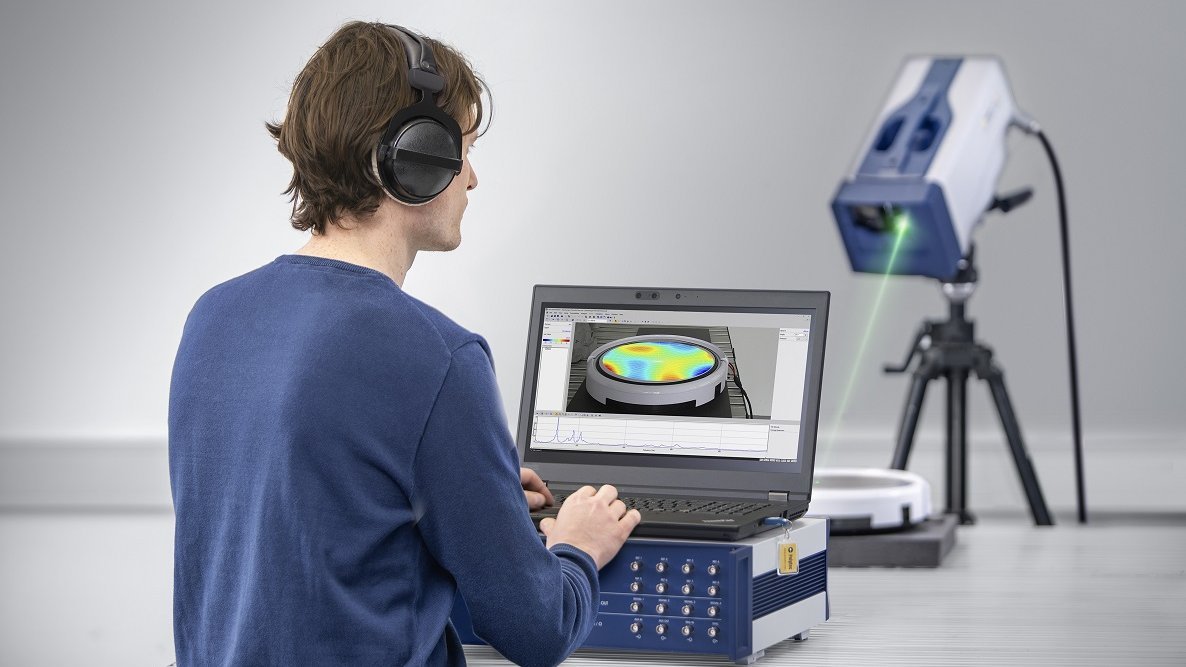

VIB-A-HEAD Kopfhörer
Kopfhörer zum Hören des Vibrometer-Signals mit Limiter zur Pegelbegrenzung.
PSV-A-430 Akustische Gate-Einheit
Aktiviert die Messung bei einer vorgegebenen Schallschwelle. Für ereignisgesteuerte Messungen, beispielsweise dem Bremsenquietschen.
Skalierbarer Automatischer Modalhammer SAM
Reproduzierbare Anregung des Messobjektes für die Experimentelle Modalanalyse. Doppelschlagsfrei und Aufgabenspezifisch parametrierbar.
A-RET-xxxx Retroreflektierende Materialien
Auswahl an Sprays, Klebeband, Folie und Mikro-Glasperlen zur Verbesserung Signalqualität bei Messungen auf schwierigen Messoberflächen.
