微細構造物やマイクロテクノロジー分野における光学式測定

機能部品の小型化により、民生用電子機器、自動車、ウェアラブル機器、医療技術など、さまざまな分野で数多くのアプリケーションやイノベーションが生まれています。微小電気機械システム (MEMS) やマイクロオプティクスでは、高度なテストに対する要求が増え、それぞれの測定技術やテストツールに新たな課題が生まれています。これらの複雑な微細構造においても、品質と機能に関するさらなる分析や評価のために包括的な測定が必要であり、高解像度 (µm から nm の範囲) の面測定も行われています。

ポリテックの光学式測定ソリューションは表面トポグラフィ、形状、詳細構造だけでなく、MEMS およびマイクロシステムの動特性や動作を測定、評価することができます。

マイクロテクノロジー分野におけるトポグラフィや表面形状の測定、動特性のテストにおけるポリテックのソリューション

お問い合わせ

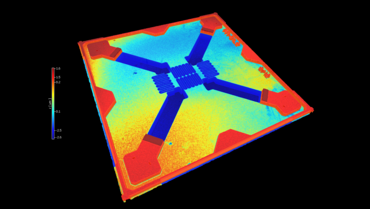

Areal surface profile of MEMS pressure sensor (courtesy: CIS) as 2D/3D profile
Areal surface profile of MEMS pressure sensor (courtesy: CIS) as 2D/3D profile. Courtesy: CiS Forschungsinstitut für Mikrosensorik GmbH
Analyze MEMS and microsystems form, topography and capture height data on an entire area
Analyze MEMS and microsystems form, topography and capture height data on an entire area
Assesment of biomedical probes like LOC (Lab-on-a-Chip) devices, evaluating channel depth, parallelism or defined micro roughness for fluid transportation
Assesment of biomedical probes like LOC (Lab-on-a-Chip) devices, evaluating channel depth, parallelism or defined micro roughness for fluid transportation
High-resolution roughness measurement <1nm; sample data of a polished silicon surface
Characterize small details and microstructures with sub-nanometer resolution; sample data of an optical polished surface
Characterize small details and microstructures with sub-nm resolution; sample data of an optical polished surface
Micro roughness with cross section of a wafer surface
Micro roughness with cross section of a wafer surface
Analyze microstructure topography with nanometer resolution
Analyze microstructure topography with nanometer resolution
Areal surface profile of MEMS pressure sensor (courtesy: CIS) as 2D/3D profile
Areal surface profile of MEMS pressure sensor (courtesy: CIS) as 2D/3D profile. Courtesy: CiS Forschungsinstitut für Mikrosensorik GmbH
Analyze MEMS and microsystems form, topography and capture height data on an entire area
Analyze MEMS and microsystems form, topography and capture height data on an entire area
Assesment of biomedical probes like LOC (Lab-on-a-Chip) devices, evaluating channel depth, parallelism or defined micro roughness for fluid transportation
Assesment of biomedical probes like LOC (Lab-on-a-Chip) devices, evaluating channel depth, parallelism or defined micro roughness for fluid transportation
High-resolution roughness measurement <1nm; sample data of a polished silicon surface
Characterize small details and microstructures with sub-nanometer resolution; sample data of an optical polished surface
Characterize small details and microstructures with sub-nm resolution; sample data of an optical polished surface
Micro roughness with cross section of a wafer surface
Micro roughness with cross section of a wafer surface
Analyze microstructure topography with nanometer resolution
Analyze microstructure topography with nanometer resolution

微小構造物に対する静的測定：トポグラフィ測定

微小構造物と MEMS （微小電気機械システム）は、機能性と寿命を保証するための厳しい要求仕様に準拠する必要があります。その評価にあたって、微細構造への物理的影響は避けなければなりません。したがって、非接触である光学表面特性評価は、非破壊的かつ非侵襲的な方法として、マイクロテクノロジーを検査し、形状や粗さなどの表面パラメータを評価するための鍵となります。ポリテックの光学式測定ソリューションは、微小構造物とMEMSを含めたマイクロテクノロジーデバイスに対して物理的影響を抑え、再現性の高い測定を提供します。

TopMap 3次元表面形状測定システムは 垂直走査低コヒーレンス干渉法により、CNC旋盤後のマット表面や粗いテクスチャ、ウェーハのように滑らかで鏡面状のテクスチャ、といった違いに依らず短時間で数百万点の高さデータを収集することで微細構造を特徴を捉えます。ポリテックのスマートスキャンテクノロジーは、反射度合に違いがあるテストサンプルであっても測定を容易にします。微細構造における一般的な静的トポグラフィ測定は、マイクロセンサやアクチュエータ、適切な潤滑を確保する必要がある構造化金属シート、シーリング表面、または機械加工表面の調査といった工業用途だけでなく、化粧品や医療技術用の生物医学サンプルの研究開発にも使用されています。

White-light interferometers for ab-on-a-chip manufacturing
White-light interferometers for ab-on-a-chip manufacturing

Interview

Out-of-plane topography of 3D surface micromachined microsensors
Out-of-plane topography of 3D surface micromachined microsensors

Article

Quality control of optical polishing and optical components
Quality control of optical polishing and optical components

Application note

Surface quality of watch & clock parts
Surface quality of watch & clock parts

Article

Surface quality control in coating processes
Surface quality control in coating processes

Application note

TopMap Micro.View & Micro.View+
TopMap Micro.View & Micro.View+

Measurement capability and performance of optical profilers

実機デモや計測サービス、レンタルサービスもポリテックなら対応可能

デモのご依頼
Non-contact analysis of tiny mechanical and biological probes in 3D
Non-contact analysis of tiny mechanical and biological probes in 3D
Full-field, optical vibration analysis of a combdrive at 6.8 kHz
Full-field, optical vibration analysis of a combdrive at 6.8 kHz
Micro System Analyzer IRIS using IR laser for measuring MEMS through Si caps in final state
Micro System Analyzer IRIS using IR laser for measuring MEMS through Si caps in final state
Vibration measurement as a service for modal testing inside Si capped MEMS
Vibration measurement as a service for modal testing inside Si capped MEMS
MSA-650 IRIS patented measrurement technology for analysis on Si capped MEMS
MSA-650 IRIS patented measrurement technology for analysis on Si capped MEMS
MEMS cantilever resolved in time and frequency domain with optical vibration measurement from Polytec
MEMS cantilever resolved in time and frequency domain with optical vibration measurement from Polytec
Non-contact analysis of tiny mechanical and biological probes in 3D
Non-contact analysis of tiny mechanical and biological probes in 3D
Full-field, optical vibration analysis of a combdrive at 6.8 kHz
Full-field, optical vibration analysis of a combdrive at 6.8 kHz
Micro System Analyzer IRIS using IR laser for measuring MEMS through Si caps in final state
Micro System Analyzer IRIS using IR laser for measuring MEMS through Si caps in final state
Vibration measurement as a service for modal testing inside Si capped MEMS
Vibration measurement as a service for modal testing inside Si capped MEMS
MSA-650 IRIS patented measrurement technology for analysis on Si capped MEMS
MSA-650 IRIS patented measrurement technology for analysis on Si capped MEMS
MEMS cantilever resolved in time and frequency domain with optical vibration measurement from Polytec
MEMS cantilever resolved in time and frequency domain with optical vibration measurement from Polytec

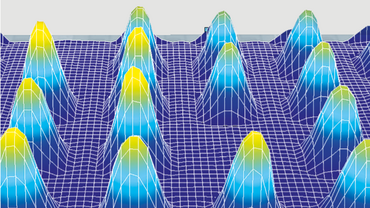

MEMSの動特性評価

MEMSアクチュエータや MEMSセンサなど可動部のある微小電気機械コンポーネントは、電気特性評価だけでは不十分であり、その動特性を把握するためには高度な光学式測定技術が必要です。ポリテックのMSA マイクロシステムアナライザシリーズは、マイクロシステムの動特性や動作を評価することを目的に設計されています。このMEMSテストシステムでは、高解像度の表面トポグラフィと動的コンポーネントの動きの両方を正確に評価できます。動的測定ではレーザドップラ振動測定法を使用し、GHz 範囲までの広帯域測定が可能で、コンポーネントのモード形状を高い振幅分解能と位相情報から視覚化します。これはCAEモデルを検証する際の比較データとしてよく使用されます。また、特許取得済みの IRIS技術を採用した機種では、 Siキャップで封止された MEMS の動特性をキャップ越しに測定できるため、パッケージ化したMEMSの動特性評価が可能です。

詳細は以下でご覧いただけます。

MEMSの動特性評価

Ultra high frequency performance testing of microsystems
Ultra high frequency performance testing of microsystems

Application note

Out-of-plane topography of 3D surface micromachined microsensors
Out-of-plane topography of 3D surface micromachined microsensors

Article

Excitation of multi-cantilever MEMS structure
Excitation of multi-cantilever MEMS structure

Article

Performance characterization of microelectromechanical biosensors
Performance characterization of microelectromechanical biosensors

Article

Characterizing dynamics of MEMS devices at wafer-level using optical measurement
Characterizing dynamics of MEMS devices at wafer-level using optical measurement

Article

MSA-600 Micro System Analyzer
MSA-600 Micro System Analyzer

Brochure

Analyze the texturing of machined metal parts

表面形状測定における接触式 vs 光学式

 微細構造の分析において、接触式表面測定技術には限界があります。複雑な構造物を 2Dプロファイルラインを使用して表面全体の詳細を得ることがそもそも困難であったり、可能であったとしても非常に時間がかかります。また、粗さプロファイルと呼ばれる曲線を用いてさらなる評価を行うことがよくありますが、スタイラスチップを使用した接触式測定では、被測定物の表面に傷がついたり、チップ自体が摩耗することで時間の経過とともに再現性に影響を与える可能性があります。非接触の光学式表面測定技術は、機械工学における精密表面に特に有利であり、常に再現性の高い測定が可能です。そのため研究開発における表面全体の測定や、不良品を取り除くための生産ラインにおける100% 検査などにおいて、より高速でコスト効率が高いことがメリットとして挙げられます。

実際の測定対象物を用いたデモ測定もご相談可能です。ぜひお問い合わせください。
